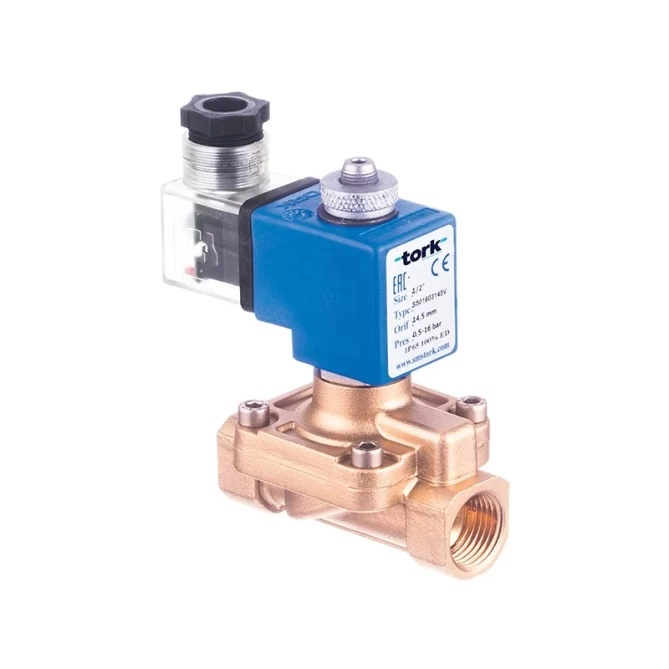

Électrovanne pour compresseur Tork S5016.03 G1/2" pour l’air et les gaz neutres. Normalement ouverte (NO), à commande assistée, joint d’étanchéité en Viton. Pression de service 0,5–16 bar, débit Kv 70 l/min. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur |
| Plage de pression | 0,5...16 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork T-GKA103 S5016.03 G1/2" est une électrovanne pour compresseur destinée à l’air et aux gaz neutres. Il s’agit d’une vanne 2/2 voies normalement ouverte (NO) à commande assistée – sans alimentation de la bobine, le passage reste ouvert et se ferme dès l’application d’un signal électrique. La vanne est fournie sans bobine ; la bobine doit être commandée séparément selon la tension d’alimentation souhaitée.
La vanne S5016.03 est conçue pour les réseaux industriels d’air et de compresseurs, lorsqu’il est nécessaire de piloter automatiquement le débit d’air comprimé ou de gaz neutre. Elle est généralement installée dans les stations de compression, les circuits pneumatiques de machines de production, les lignes d’emballage ou les systèmes de traitement d’air. Grâce à sa plage de fonctionnement de 0,5 à 16 bar, elle couvre la grande majorité des applications industrielles. La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement, la bobine devant toutefois être orientée verticalement.
Le corps de vanne est en laiton, les pièces internes et les sièges sont en acier inoxydable, avec un joint standard en Viton (résistance de –10 °C à +160 °C). Le diamètre de l’orifice est de 14,5 mm avec une valeur de débit Kv = 70 l/min. Le raccordement est fileté G1/2" (BSP) ; une version NPT est disponible sur demande. Le raccordement électrique de la bobine est assuré par un connecteur DIN 43650 / ISO 4400 Form A pour câble de diamètre 6 à 8 mm. Indice de protection IP65 en standard, IP68 sur demande.
Caractéristiques techniques :
Commandez la bobine en fonction de l’alimentation disponible dans votre armoire électrique. Pour les vannes de la série S5016, des bobines de la série C400 sont disponibles dans les versions 12 V DC / 18 W, 24 V DC / 18 W, 48 V DC / 18 W, 110 V DC / 18 W et, en AC, 12 V, 24 V, 110 V ou 230 V / 15 VA (éventuellement 230 V / 24 VA). Indiquez le type de bobine lors de la commande.
La commande assistée signifie que la vanne utilise la pression différentielle du fluide pour commuter – la bobine n’actionne pas directement le siège, mais un petit pilote qui, sous l’effet de la pression, ouvre ou ferme ensuite le passage principal. L’avantage est une consommation plus faible de la bobine et une conception robuste pour des diamètres plus importants. La condition est toutefois une pression différentielle minimale de 0,5 bar à l’entrée. Si votre système fonctionne en dessous de cette pression (proche de zéro), il faut choisir une vanne à commande directe ou à pression différentielle nulle (série « à partir de 0 bar »).
La vanne est conçue pour l’air comprimé, les gaz neutres et les liquides d’une viscosité allant jusqu’à 5 °E (~37 cSt). Le joint Viton supporte une température de service du fluide jusqu’à +160 °C. Pour les fluides agressifs, la vapeur ou des liquides spécifiques, vérifiez la résistance chimique du Viton vis-à-vis du fluide concerné, ou contactez le fabricant au sujet d’une version avec joint EPDM, PTFE ou NBR.
Oui, le fabricant indique la possibilité de fourniture avec une bobine ATEX (antidéflagrante) en option sur demande. Pour une utilisation en atmosphère explosive, il est nécessaire de préciser la zone requise et l’alimentation lors de la commande – la version standard sans marquage ATEX ne peut pas être utilisée en atmosphère explosive.
