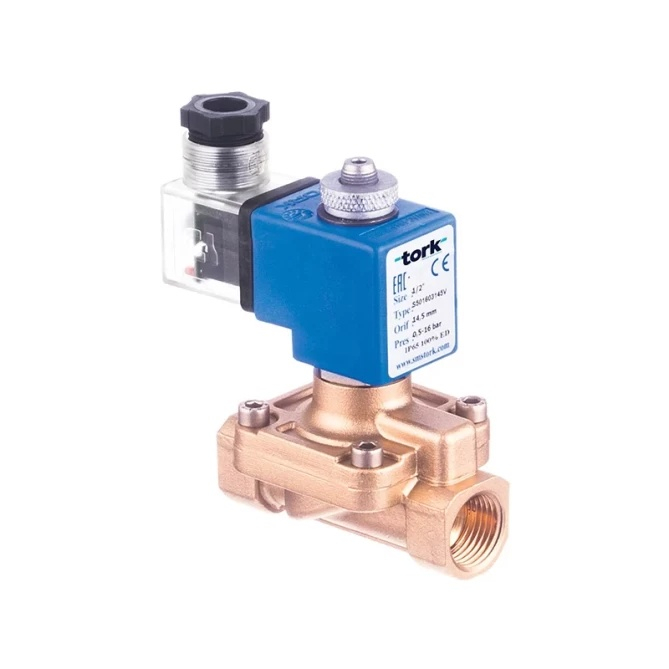

L’électrovanne de compresseur Tork S5016.03 G1/2" est une vanne normalement ouverte, à commande assistée, destinée à l’air et aux gaz des systèmes de compression. Joint d’étanchéité en Viton, pression de service de 0,5 à 16 bar, température de –10 à +160 °C. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 15 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur |
| Plage de pression | 0,5...16 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
L’électrovanne pour compresseur Tork S5016.03 est une électrovanne 2 voies normalement ouverte (NO), à commande assistée, conçue pour une utilisation dans les réseaux pneumatiques et de compresseurs. La vanne G1/2" avec joint Viton est destinée à l’air, aux gaz neutres et aux fluides compatibles avec un corps en laiton et des composants internes en acier inoxydable. Commande 24 V AC, indice de protection IP65.
La vanne Tork S5016 est utilisée partout où il est nécessaire de commander électromagnétiquement le débit d’air comprimé ou de gaz neutres – dans les stations de compression, les réseaux pneumatiques, les lignes de production industrielles ou les installations de traitement d’air. La version normalement ouverte assure le passage du fluide en cas de coupure d’alimentation, ce qui est important dans les applications où la fermeture de la vanne pourrait provoquer une surpression ou une défaillance de l’équipement en aval. La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement, mais la bobine doit être en position verticale.
Le corps de la vanne est en laiton, les composants internes, le siège, le tube d’induit et les ressorts sont en acier inoxydable. Le joint est en standard en Viton (FKM), adapté à des températures de –10 à +160 °C – sur demande, des versions en NBR, EPDM, PTFE ou Ruby sont disponibles avec la même plage de température jusqu’à +160 °C. Le raccordement fileté est en standard BSP (G), NPT sur demande. Raccordement électrique via connecteur DIN 46340 / ISO 4400 Form A (câble ø6–8 mm). Bobine de classe d’isolation H (180 °C), service continu ED 100 %, indice de protection IP65 (IP68 sur demande). Diamètre d’orifice 14,5 mm, coefficient de débit Kv = 70 l/min.
Caractéristiques techniques – S5016.03 G1/2" :
Une vanne normalement ouverte (NO) laisse passer le fluide dans son état initial – sans alimentation. Elle ne se ferme qu’à l’application d’une tension sur la bobine. Cela est utile là où une coupure de courant ne doit pas entraîner l’arrêt du débit – par exemple dans les branches de purge des compresseurs ou là où une vanne fermée en cas de coupure d’alimentation créerait une surpression indésirable.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur son bon fonctionnement. En revanche, la bobine (solénoïde) doit toujours être en position verticale – il faut en tenir compte lors de la conception de l’installation, en particulier si la tuyauterie est horizontale.
Oui, une bobine ATEX (antidéflagrante) pour utilisation en atmosphère explosive est disponible sur demande. La version standard S5016 ne dispose pas de la certification ATEX – cette variante doit être explicitement spécifiée lors de la commande.
Les tensions disponibles en standard sont en AC : 12 V, 24 V, 48 V, 230 V (15 VA ou 24 VA) et en DC : 12 V, 24 V, 48 V, 110 V (18 W). D’autres tensions peuvent également être fournies sur demande. La tension de la bobine doit être spécifiée lors de la commande. La bobine est remplaçable – le type correspond à la série C400 (selon le tableau du datasheet).
Oui, les vannes Tork S5016 sont conformes à la directive relative aux équipements sous pression 97/23/EC (PED) ainsi qu’à la directive basse tension 2006/95/ECC (LVD). Il est recommandé de filtrer le fluide en amont de la vanne – le fabricant l’indique comme condition standard d’exploitation. La viscosité maximale du fluide est de 5 °E (environ 37 cSt).
