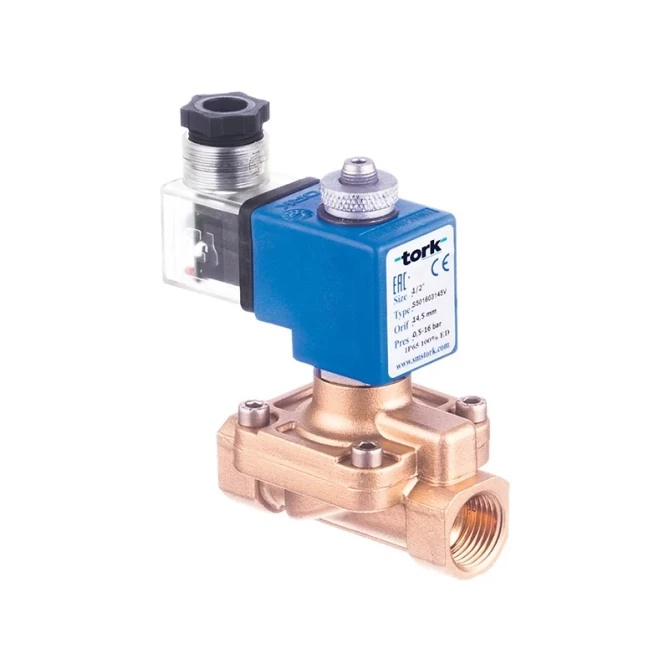

L’électrovanne de compresseur Tork S5016 G½" est une vanne 2/2 voies normalement ouverte pour l’air et le gaz dans les applications de compresseurs. À commande assistée, avec joint Viton, pression maximale 16 bar, température de –10 à +160 °C. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VDC |
| Diamètre nominal | DN 15 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur |
| Plage de pression | 0,5...16 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork S5016.03 – électrovanne de compresseur G½" est une électrovanne à commande assistée, en version normalement ouverte (NO), destinée principalement aux applications sur compresseurs. La vanne est fabriquée avec un corps en laiton, des composants internes en acier inoxydable et un joint Viton ; elle fonctionne dans une plage de pression de 0,5 à 16 bar et supporte des températures de service de −10 °C à +160 °C.
La vanne S5016 est conçue pour les circuits pneumatiques et d’air des compresseurs, où elle remplit la fonction de vanne de purge ou de décharge : au démarrage du compresseur, elle libère la surpression, puis se ferme une fois la pression de service atteinte. Elle convient également aux réseaux industriels d’air comprimé, aux systèmes de réfrigération et de climatisation, ainsi qu’à toutes les applications exigeant une résistance à des températures plus élevées et à des fluides plus agressifs. Grâce à son indice de protection IP65, la vanne est également adaptée aux environnements industriels poussiéreux ou humides.
Le corps de la vanne est en laiton, les parties internes (siège, tube de noyau, ressorts) sont en acier inoxydable. Le joint standard est en Viton (résistant jusqu’à +160 °C) ; des versions NBR, EPDM, PTFE ou Ruby sont disponibles sur demande. La bobine de classe d’isolation H (180 °C), avec imprégnation en fibre de verre, garantit un fonctionnement continu (ED 100 %). Le raccordement électrique s’effectue via un connecteur DIN 43650 Form A (ISO 4400), pour câble de diamètre 6 à 8 mm. Indice de protection standard IP65, IP68 sur demande. La vanne peut être montée dans n’importe quelle position ; la bobine doit toutefois être orientée verticalement. Pour un fonctionnement correct, il est recommandé d’installer un filtre en amont de la vanne.
Caractéristiques techniques – S5016.03 G½" :
Une vanne à commande assistée utilise la pression du fluide lui-même pour ouvrir ou fermer la membrane. Si la pression différentielle est inférieure à 0,5 bar, le fluide n’a pas une force suffisante pour déplacer la membrane et la vanne peut ne pas fonctionner de manière fiable. Pour les applications avec une pression différentielle nulle ou très faible, il convient de choisir une vanne à commande directe (série sans commande assistée).
Le corps de la vanne peut être monté dans n’importe quelle position. Toutefois, la bobine doit être orientée verticalement ; cette condition garantit le déplacement correct et fiable du noyau lors de l’enclenchement. Le fabricant ne recommande pas un montage avec la bobine en position horizontale.
La version standard est équipée d’un joint Viton (−10 °C à +160 °C), adapté à l’air, aux gaz comprimés, aux dérivés pétroliers et à de nombreux fluides agressifs. Des alternatives sont disponibles sur demande : NBR (jusqu’à +80 °C, eau, air, huiles minérales), EPDM (jusqu’à +130 °C, vapeur, eau chaude), PTFE ou Ruby (tous deux jusqu’à +160 °C, fluides chimiquement agressifs). Lors de la commande, veuillez préciser le type de joint souhaité.
La version standard ne dispose pas de certification ATEX. Le fabricant propose toutefois une bobine ATEX (antidéflagrante) en option ; pour une utilisation en atmosphère explosive, il est nécessaire de spécifier cette variante lors de la commande. La bobine standard est conforme à la directive LVD 2006/95/ECC et le corps de la vanne à la directive PED 97/23/EC.
Oui. Le fabricant indique expressément que les électrovannes de la série S5016 doivent être utilisées avec des filtres. Les impuretés présentes dans le fluide peuvent endommager le siège ou la membrane et provoquer des fuites. Il est recommandé d’installer un filtre à tamis ou à cartouche avec une finesse de filtration suffisante en amont de l’orifice d’entrée de la vanne.
