L’électrovanne Tork T-ZR106 G1¼" est une vanne 2 voies NF pour l’eau, l’air et l’huile, avec joint EPDM. Elle fonctionne à partir de 0 bar, pression maximale 16 bar. Livrée sans bobine, bobine C50 à sélectionner séparément. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 32 |
| Fonction | Fermé sans tension |
| Joint | Viton, NBR, EPDM |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 1 1/4" |
| Température du fluide | -20...80 °C |
| Poids | 0.00 kg |

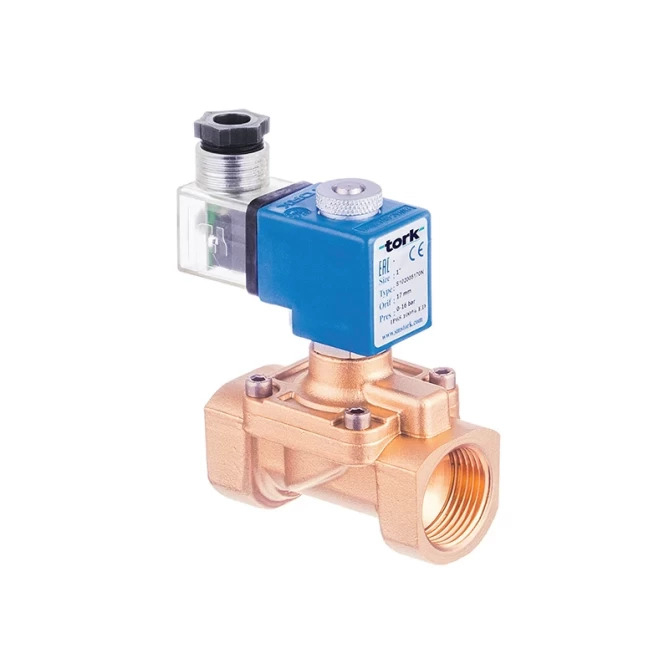

Tork T-ZR106 est une électrovanne bidirectionnelle (solénoïde) de la série S1000 pour liquides et gaz. La vanne est normalement fermée (NC), à commande assistée avec pression différentielle minimale nulle (ΔP = 0), et elle est fournie sans bobine – la bobine C50 doit être choisie séparément selon l’alimentation requise. Le joint EPDM assure une résistance à l’eau chaude, à la vapeur jusqu’à 130 °C et à une large gamme de fluides chimiques.
La vanne T-ZR106 G1¼" est utilisée dans les réseaux industriels et techniques d’eau, d’air et d’huiles. Elle convient aux systèmes d’alimentation en eau, à l’automatisation industrielle, aux installations agroalimentaires et chimiques (grâce au joint EPDM), au traitement de l’air ainsi qu’à la construction mécanique. Le principe piloté avec ΔP = 0 permet une commutation fiable même sans surpression permanente dans la tuyauterie – la vanne fonctionne donc également à pression différentielle nulle. Le montage est possible dans n’importe quelle position, mais la bobine doit être orientée verticalement.
Le corps de vanne est en laiton, les pièces internes (siège, tube de plongeur, ressorts) sont en acier inoxydable, et la bague de déphasage est en cuivre (EN 12735-1). Le joint EPDM permet un fonctionnement dans une plage de température de –30 °C à +130 °C. Le raccordement est fileté G1¼" (BSP selon ISO 228-1), NPT sur demande. Le raccordement électrique est assuré par un connecteur DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. L’indice de protection IP65 selon ISO 60529 est standard ; l’indice IP68 est disponible sur demande. Le diamètre de passage (orifice) est de 30 mm, le coefficient de débit Kv = 250 l/min.
La vanne G1¼" (S1000.06) nécessite une bobine de la série C50. Celle-ci est disponible en versions AC 24 V/35 VA, 110 V/30 VA, 120 V/35 VA, 230 V/35 VA, 230 V/42 VA ou DC 12 V/40 W et 24 V/40 W. Lors de la commande, spécifiez la bobine en fonction de la tension d’alimentation de votre installation. Une bobine avec indicateur LED ou embase PWM est également disponible sur demande.
La désignation ΔP = 0 (servo-assist / pilot-operated with zero differential pressure) signifie que la vanne s’ouvre même sans aucune surpression à l’entrée. Les vannes pilotées classiques nécessitent une pression différentielle minimale (généralement 0,5 bar) pour s’ouvrir. Grâce à la conception servo-assist de la série S1000, cette exigence disparaît – la vanne fonctionne de manière fiable de 0 bar jusqu’à 16 bar (liquides).
Le joint EPDM convient à l’eau (y compris chaude), à la vapeur, à l’air, à de nombreux acides et bases dilués ainsi qu’aux fluides agroalimentaires. La plage de température de service est de –30 °C à +130 °C. En revanche, il ne convient pas aux produits pétroliers, aux huiles minérales ni aux solvants hydrocarbonés – pour ces fluides, choisissez une version avec joint NBR ou VITON.
Le corps de vanne peut être installé dans n’importe quelle position sans affecter son fonctionnement. La seule condition est que la bobine soit orientée verticalement (vers le haut). En cas de montage horizontal ou incliné de la bobine, il existe un risque de dégradation du circuit magnétique et d’altération de la fiabilité de commutation. Lors de l’installation, nous recommandons de vérifier que le filtre en amont de la vanne est propre – le fabricant exige l’utilisation d’un filtre avant la vanne.
