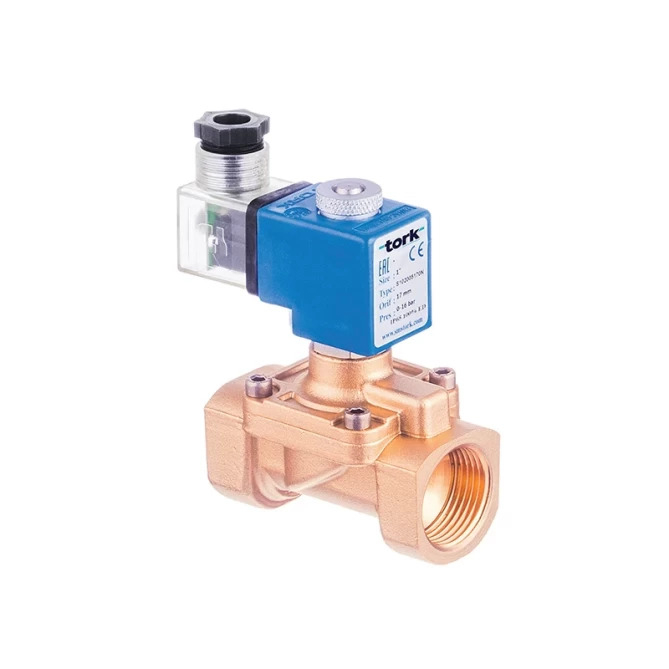

Électrovanne Tork T-ZR106 G1¼" pour eau, air et liquides, avec joint EPDM. À commande indirecte, normalement fermée, fonctionne à partir de 0 bar. Pression max. 16 bar, Kv 250 l/min, bobine 12 VDC. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 12 VDC |
| Diamètre nominal | DN 32 |
| Fonction | Fermé sans tension |
| Joint | Viton, NBR, EPDM |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 1 1/4" |
| Température du fluide | -20...80 °C |
| Poids | 0.00 kg |
L’électrovanne Tork T-ZR106 G1¼" est une électrovanne 2 voies à commande indirecte (pilotée), avec corps en laiton et joint EPDM. Au repos, elle est fermée (NC – normalement fermée) et s’ouvre lorsque la bobine est alimentée. Elle est destinée à l’eau, à l’air et à d’autres fluides neutres, liquides ou gazeux, et fonctionne dès une différence de pression nulle (ΔP = 0).
La vanne T-ZR106 convient aux réseaux d’eau, d’air comprimé et d’autres fluides neutres – dans les installations industrielles, les ensembles technologiques, les stations de pompage et de filtration ou encore les réseaux d’eau de service. Grâce à sa conception permettant un fonctionnement avec une différence de pression de service nulle, elle fonctionne de manière fiable même lorsque aucune surpression n’est garantie à l’entrée. Son corps avec raccordement G1¼" et son débit Kv de 250 l/min la prédestinent aux branches de tuyauterie à débit moyen à élevé. Il est recommandé d’installer un filtre à l’entrée.
Le corps de la vanne est en laiton, les pièces internes, les sièges, le tube d’induit ainsi que les ressorts sont en acier inoxydable, et la bague de déphasage est en cuivre. Le joint est en EPDM, adapté à l’eau et à l’air dans une plage de température de –30 °C à +130 °C. La bobine, de classe d’isolation H (180 °C), bénéficie d’un indice de protection IP65 (IP68 sur demande) avec connecteur selon ISO 4400 / EN 175301-803 forme A. La vanne peut être montée dans n’importe quelle position, mais la bobine doit être en position verticale. Le temps d’ouverture est de 400 à 1600 ms, le temps de fermeture de 1000 à 2000 ms.
Caractéristiques techniques :
Oui. La vanne est conçue pour fonctionner avec une différence de pression de service nulle (ΔP = 0), elle s’ouvre donc même lorsqu’il n’y a pas de surpression à l’entrée. C’est la différence par rapport aux électrovannes classiques à commande indirecte, qui nécessitent une pression différentielle minimale pour s’ouvrir.
Le joint EPDM convient particulièrement à l’eau, à l’eau chaude et à l’air dans une plage de température de –30 °C à +130 °C. En revanche, l’EPDM ne convient pas aux huiles ni aux produits pétroliers – on utilise alors une version en Viton (FKM).
La vanne peut être montée dans n’importe quelle position sans que cela n’affecte son fonctionnement. La bobine doit toutefois être orientée verticalement vers le haut. Pour un fonctionnement fiable, le fabricant recommande d’installer un filtre à l’entrée afin de retenir les impuretés.
Cette version est équipée d’une bobine 12 V DC. Pour la taille G1¼" (série S1000.06), on utilise une bobine C50 plus puissante, avec une puissance absorbée de 40 W. D’autres tensions sont également disponibles (24 V, 110 V, 230 V), en version courant continu comme alternatif – sur demande.
