Électrovanne en acier inoxydable Tork T-SK603 G1/2" pour l’eau, l’air, le gaz et les produits chimiques. À action directe, NF, sans nécessité de différentiel de pression. Joint d’étanchéité PTFE, pression max. 3 bar, température de –10 à +160 °C. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VDC |
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...3 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |

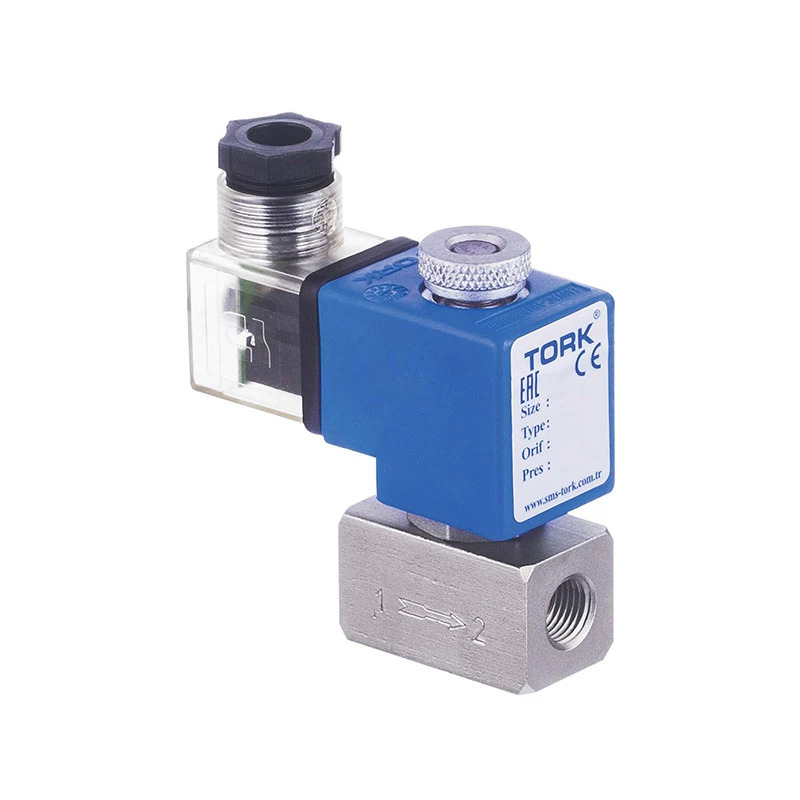

Tork T-SK603 est une électrovanne 2 voies normalement fermée avec corps en acier inoxydable AISI 316, conçue pour la régulation du débit de liquides, de gaz et de fluides chimiquement agressifs. La vanne fonctionne en commande directe avec une exigence nulle de pression différentielle (ΔP = 0), ce qui permet son utilisation même dans des systèmes sans pression à l’entrée. Raccordement G1/2", diamètre de siège 8 mm, alimentation 24VDC.
La vanne T-SK603 trouve sa place partout où il est nécessaire de commander électriquement le débit de fluides corrosifs ou agressifs et où une version classique en laiton ne suffit pas. Grâce à son corps en acier inoxydable AISI 316 et à son joint PTFE, elle convient aux procédés industriels impliquant des acides, des produits chimiques et des solutions désinfectantes. Outre les liquides, elle est également compatible avec l’air, le gaz naturel, le GPL, le méthane, le butane et le propane. Elle est utilisée dans l’industrie chimique, l’agroalimentaire, la pharmacie, le traitement de l’eau ainsi que dans l’automatisation industrielle, partout où le fluide entre en contact avec les surfaces d’étanchéité de la vanne.
Le corps de la vanne est usiné dans de l’acier inoxydable AISI 316 ; toutes les pièces internes, y compris les sièges, ressorts et douille de guidage, sont également en inox. La bague de déphasage est en cuivre (EN 12735-1). Le joint PTFE assure une résistance thermique jusqu’à +160 °C et une inertie chimique vis-à-vis d’un large éventail de fluides. La bobine de classe H (180 °C) avec imprégnation en fibre de verre est conçue pour un service continu ED 100 %. Le raccordement électrique est assuré par un connecteur DIN 43650 / ISO 4400 Form A (3 pôles, câble Ø6–8 mm). L’indice de protection IP65 est standard ; une version IP68 peut être fournie sur demande.
Caractéristiques techniques – Tork T-SK603 G1/2" 8 mm 24VDC NC PTFE :
Non. La vanne T-SK603 est à commande directe avec une exigence nulle de pression différentielle (ΔP = 0). Elle fonctionne de manière fiable même à pression nulle du fluide – elle ne dépend pas d’une pression différentielle pour s’ouvrir, contrairement aux vannes pilotées. La plage de pression de service est de 0 à 3 bar.
Pour les acides, les produits chimiques agressifs et les fluides soumis à des exigences thermiques élevées (jusqu’à +160 °C), le joint PTFE inclus dans cette version est précisément le choix adapté. Pour l’eau et les liquides neutres jusqu’à +80 °C, le NBR suffit. L’EPDM est choisi pour l’eau chaude et la vapeur jusqu’à +130 °C, tandis que le VITON convient aux hydrocarbures et aux solvants organiques jusqu’à +160 °C. En cas de doute concernant la compatibilité chimique, nous recommandons de vérifier la résistance du matériau dans un tableau de compatibilité chimique.
Oui, la fiche technique du fabricant indique une compatibilité avec le gaz naturel, le GPL, le méthane, le butane et le propane. Dans cette version avec corps inox et joint PTFE, la vanne est conçue pour les gaz non corrosifs. Pour les environnements présentant un risque d’explosion (ATEX/Ex), il est nécessaire de commander en supplément une bobine avec homologation Ex – la version standard ne dispose pas de certification ATEX ; elle est disponible sur demande.
La vanne peut être montée dans n’importe quelle position sans que cela n’affecte son fonctionnement. Le fabricant recommande toutefois de placer la bobine en position verticale (vers le haut). Pour un fonctionnement correct, l’utilisation d’un filtre en amont de la vanne est nécessaire – il retient les impuretés solides qui pourraient endommager le siège ou le joint.
Les bobines disponibles en standard sont en AC : 12V, 24V, 48V, 110V et 230V (15VA ou 24VA) et en DC : 12V, 24V, 48V et 110V (18W). Cette version est équipée d’une bobine 24VDC 18W. Une autre tension peut être commandée en supplément – elle doit être précisée lors de la commande. Des connecteurs avec indication LED ou avec embase PWM sont également disponibles.
