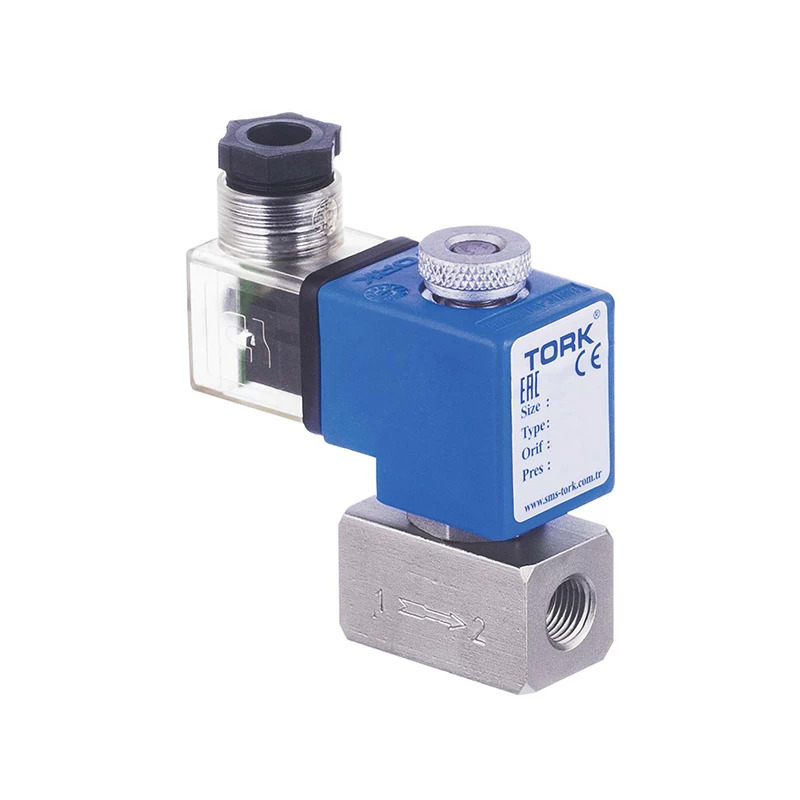

Électrovanne en acier inoxydable Tork T-SK603 G1/2" avec joint PTFE pour eau, air, gaz, acides et produits chimiques. À action directe, normalement fermée. Température max. 160 °C, pression 0–3 bar, 12 V DC. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 12 VDC |
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...3 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork T-SK603 est une électrovanne 2 voies à action directe en acier inoxydable AISI 316, conçue pour le contrôle du débit de liquides et de gaz. La vanne est normalement fermée (NC) : hors tension, elle reste fermée et s’ouvre dès l’application de la tension d’alimentation. Grâce à son principe à action directe, elle ne nécessite aucune pression différentielle minimale et fonctionne de manière fiable même à pression nulle du fluide.
La vanne T-SK603 est destinée aux applications industrielles et de laboratoire où une résistance aux fluides agressifs est requise. Elle convient aux réseaux d’eau, d’air comprimé, de gaz techniques (gaz naturel, GPL, méthane, butane, propane et gaz non corrosifs), mais aussi aux acides et aux fluides chimiques. Le corps en acier inoxydable AISI 316 et l’étanchéité PTFE supportent des températures de service jusqu’à 160 °C, ce qui permet à cette vanne d’être utilisée dans l’industrie agroalimentaire, l’industrie chimique, les laboratoires ainsi que sur les lignes de process industrielles. Le principe à action directe permet une installation sur tuyauterie sans exigence de pression différentielle, ce qui est idéal pour les systèmes à faible pression ou à pression nulle du fluide.
Le corps de la vanne est entièrement en acier inoxydable (AISI 316), y compris les composants internes, les sièges, le tube noyau et les ressorts. Le raccord fileté G1/2" (BSP) est conforme à la norme ISO 228-1 ; une version avec filetage NPT est disponible sur demande. La bobine de classe d’isolation H (180 °C selon IEC 85) est imprégnée de fibre de verre polyester et raccordée via un connecteur standard DIN 43650 / ISO 4400 (EN 175301-803 Form A) pour câble de diamètre 6–8 mm. L’indice de protection IP65 assure une protection contre la poussière et les projections d’eau ; une version IP68 est disponible sur demande. La vanne peut être montée dans n’importe quelle position, à condition que la bobine soit orientée verticalement.
Caractéristiques techniques – SS1050.03.080T.12VDC (T-SK603 G1/2" 8 mm PTFE 12 V DC) :
Oui. La vanne T-SK603 est à action directe (direct acting) et fonctionne à partir de 0 bar de pression différentielle (ΔP = 0). Elle ne nécessite donc aucune pression minimale du fluide pour l’ouverture ou la fermeture ; elle convient également aux systèmes à écoulement gravitaire ou aux applications basse pression.
La vanne convient pour l’eau, l’air, le gaz naturel, le GPL, le méthane, le butane, le propane et les gaz non corrosifs, ainsi que pour les acides et les fluides chimiques. Grâce à son corps en AISI 316 et à son étanchéité PTFE, elle résiste à une large gamme de liquides agressifs. Il est recommandé d’installer un filtre en amont afin de protéger le siège et l’étanchéité contre les impuretés.
L’étanchéité PTFE couvre une plage de température de –10 °C à +160 °C et présente une excellente résistance chimique aux acides, aux bases fortes et aux solvants organiques, là où le NBR (max. +80 °C) ou l’EPDM (max. +130 °C) ne conviendraient pas. C’est le choix adapté pour les fluides agressifs ou à haute température. Si votre fluide n’exige pas ces conditions, une version avec étanchéité NBR ou EPDM est également disponible à un prix inférieur.
Le fabricant recommande d’installer un filtre en amont de chaque électrovanne de la série SS1050. Les impuretés présentes dans le fluide peuvent endommager l’étanchéité ou empêcher la fermeture complète de la vanne. Pour un filetage G1/2", un filtre d’une finesse d’au moins 100 µm est approprié.
La vanne peut être montée dans n’importe quelle position sans que cela n’affecte son fonctionnement. La seule condition est que la bobine soit orientée verticalement (vers le haut ou vers le bas). Le montage horizontal de la bobine n’est pas recommandé, car sur les vannes à action directe, le poids du noyau peut modifier la force d’appui et ainsi réduire l’étanchéité.
