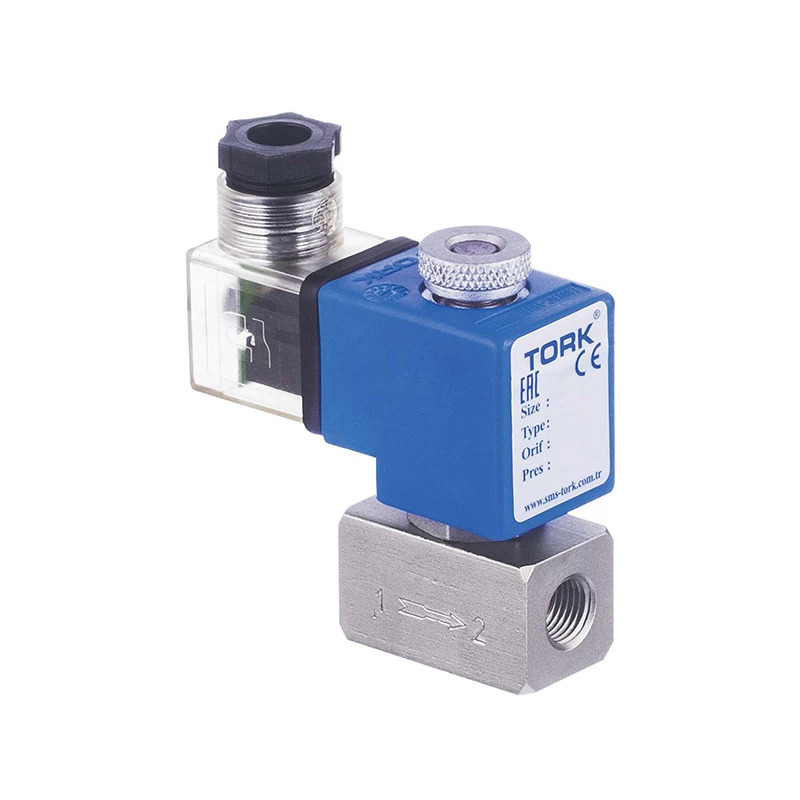

Électrovanne en acier inoxydable Tork SS1050 G3/8" avec joint PTFE pour l’eau, l’air, le gaz, les acides et les fluides chimiques. Normalement fermée, à action directe, ΔP = 0. Pression max. 5 bar, température de –10 à +160 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 10 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...5 bar |
| Taille de raccordement | 3/8" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork SS1050.02.070 est une électrovanne 2 voies à action directe avec corps en acier inoxydable AISI 316, en version normalement fermée (NC). La vanne est conçue pour le contrôle du débit d’eau, d’air, de gaz (gaz naturel, GPL, méthane, butane, propane) et de fluides chimiquement agressifs, y compris les acides. Elle est fournie sans bobine – la bobine doit être commandée séparément selon la tension d’alimentation requise.
La vanne SS1050 trouve son application partout où il est nécessaire de contrôler de manière fiable le débit de fluides agressifs ou propres – dans l’industrie chimique, l’industrie agroalimentaire, les équipements de laboratoire, les réseaux de distribution de gaz techniques ou comme organe d’arrêt dans les stations industrielles d’épuration et de traitement de l’eau. La version en acier inoxydable AISI 316 avec joint PTFE la prédestine au fonctionnement avec des fluides qui attaqueraient d’autres matériaux. L’ouverture à action directe, sans nécessité de pression différentielle minimale (ΔP = 0), permet également une utilisation dans des systèmes basse pression ou gravitaires.
Le corps de la vanne ainsi que les composants internes sont fabriqués en acier inoxydable ; le siège, le tube de noyau et les ressorts sont également en acier inoxydable – la résistance à la corrosion est ainsi assurée sur l’ensemble du canal d’écoulement. Le joint PTFE supporte des températures du fluide de –10 à +160 °C et résiste aux substances chimiquement agressives. La bague de déphasage est en cuivre (EN 12735-1). Le filetage est standard G (BSP) selon ISO 228-1 ; une version NPT est disponible sur demande. La vanne peut être montée dans n’importe quelle position – la bobine doit être orientée verticalement. L’indice de protection de la bobine est IP65 (IP68 sur demande).
La bobine se commande séparément, car la tension d’alimentation varie d’une installation à l’autre. La série SS1050 prend en charge les tensions AC 12 V, 24 V, 48 V, 110 V et 230 V ainsi que DC 12 V, 24 V, 48 V et 110 V. Le choix de la bobine appropriée de la série C400 garantit des performances correctes et un échauffement sûr. Vous trouverez les bobines Tork correspondantes dans la catégorie accessoires.
Selon la fiche technique, pour la variante SS1050.02.070 (orifice 7 mm, G3/8"), la pression maximale est de 5 bar, la pression minimale de 0 bar – le principe à action directe ne nécessite aucune pression différentielle minimale. Coefficient de débit Kv = 12,4 l/min.
Le joint PTFE supporte des températures du fluide de –10 à +160 °C et présente une résistance chimique à la plupart des acides, bases et solvants organiques. Il ne convient pas à l’acide fluorhydrique concentré ni aux agents oxydants puissants à haute température. En alternative, la vanne peut être commandée avec un joint NBR (jusqu’à +80 °C), EPDM (jusqu’à +130 °C) ou Viton (jusqu’à +160 °C) – le choix dépend du fluide concerné.
Oui, le fabricant le recommande. Les électrovannes Tork sont conçues pour être utilisées avec un filtre. La viscosité maximale du fluide est de 5 °E (environ 37 cSt). Les impuretés présentes dans le fluide peuvent endommager le siège ou empêcher l’étanchéité correcte de la vanne en position fermée.
