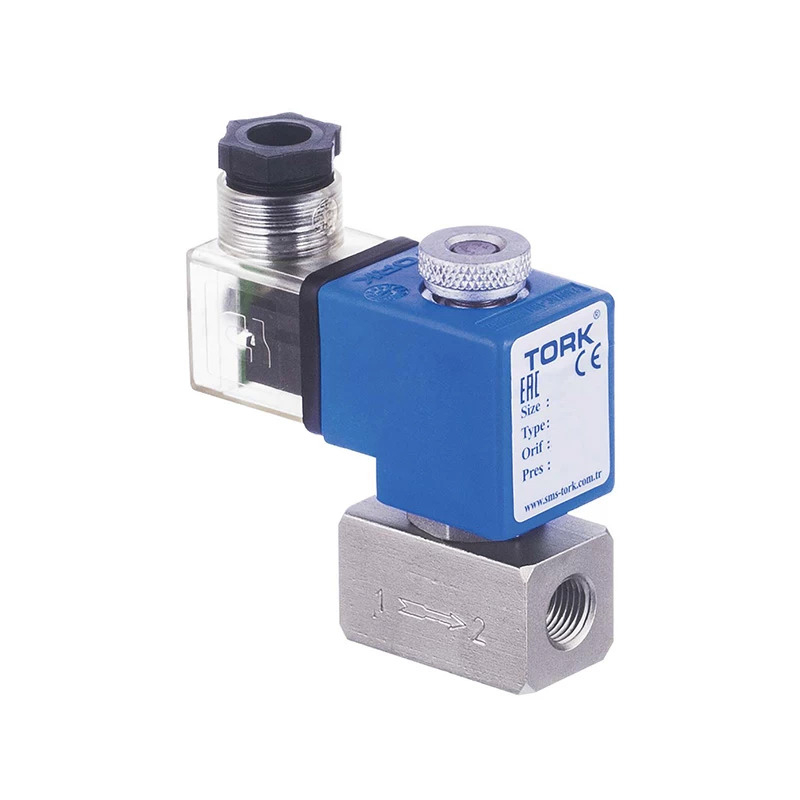

Électrovanne en inox Tork SS1050 G3/8" avec joint d’étanchéité en PTFE pour l’eau, l’air, les gaz et les fluides chimiques. À action directe, normalement fermée, ΔP=0. Température de service : –10 à +160 °C. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VDC |
| Diamètre nominal | DN 10 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...5 bar |
| Taille de raccordement | 3/8" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork SS1050 G3/8" est une électrovanne 2 voies à commande directe en acier inoxydable AISI 316 avec étanchéité PTFE. La vanne fonctionne en position normalement fermée (NC) et ne nécessite aucune pression différentielle minimale – elle s’ouvre de manière fiable même à pression nulle dans la tuyauterie. Conçue pour l’eau, l’air, les gaz (gaz naturel, GPL, méthane, butane, propane) ainsi que pour les fluides chimiques ou agressifs.
La vanne SS1050 avec étanchéité PTFE trouve son application partout où le fluide ne doit pas entrer en contact avec des élastomères en caoutchouc – par exemple dans l’industrie chimique, l’agroalimentaire, la pharmacie ou pour le dosage de liquides agressifs et de solvants. Grâce à son corps en acier inoxydable AISI 316 et à ses composants internes entièrement inox, elle résiste aux environnements corrosifs qui réduiraient rapidement la durée de vie des vannes standard à corps en laiton. Elle est également utilisée dans les équipements de laboratoire, les appareils d’analyse et partout où l’on manipule des acides, des bases ou des gaz agressifs.
Le corps de la vanne est fabriqué en acier inoxydable AISI 316, tout comme le siège, le noyau et les ressorts internes. L’étanchéité est en PTFE, supportant des températures de –10 à +160 °C et offrant une résistance chimique à la plupart des fluides agressifs. La bobine de classe d’isolation H (180 °C) est imprégnée d’un matériau polyester renforcé de fibre de verre et fonctionne en service continu ED 100 %. Le raccordement électrique est assuré par un connecteur 3 pôles DIN 43650 (ISO 4400 / EN 175301-803, Form A) pour câble de diamètre 6–8 mm. Indice de protection IP65 en standard, IP68 sur demande. Un diamètre d’orifice de 7 mm et une valeur Kv de 12,4 l/min permettent un débit suffisant pour la plupart des applications industrielles dans ce diamètre nominal.
Caractéristiques techniques :
Oui. La vanne SS1050 est à commande directe (direct acting) avec ΔP = 0, de sorte qu’aucune pression différentielle minimale n’est requise. Elle s’ouvre de manière fiable même avec une pression d’entrée nulle, par exemple lors du remplissage de récipients ou dans des réseaux gravitaires.
L’étanchéité PTFE présente une résistance chimique à un large éventail de fluides agressifs – acides, bases, solvants et agents oxydants. Elle supporte des températures de –10 à +160 °C. Elle convient aux applications où le NBR ou l’EPDM subiraient une dégradation chimique. Nous recommandons toujours de vérifier la compatibilité avec le fluide concerné dans le tableau de résistance chimique.
Oui, selon les fiches techniques du fabricant, la série SS1050 est conçue pour le gaz naturel, le GPL, le méthane, le butane, le propane et les gaz non corrosifs. Pour une utilisation dans des réseaux de gaz soumis à certification (ATE, PED), nous recommandons de vérifier les certificats spécifiques valables pour la région et l’application concernées.
Le corps de la vanne peut être monté dans n’importe quelle position – son fonctionnement ne dépend pas de l’orientation. Toutefois, la bobine doit être orientée verticalement (vers le haut) afin d’éviter l’accumulation de condensats ou de fluide dans le raccordement électrique.
Oui, une bobine ATEX (antidéflagrante) peut être fournie sur demande avec la vanne SS1050. Pour une utilisation en atmosphère explosive, il est nécessaire de préciser lors de la commande l’exigence d’une bobine Ex et d’indiquer la zone ainsi que le groupe d’explosivité. Contactez-nous pour préciser la configuration.
