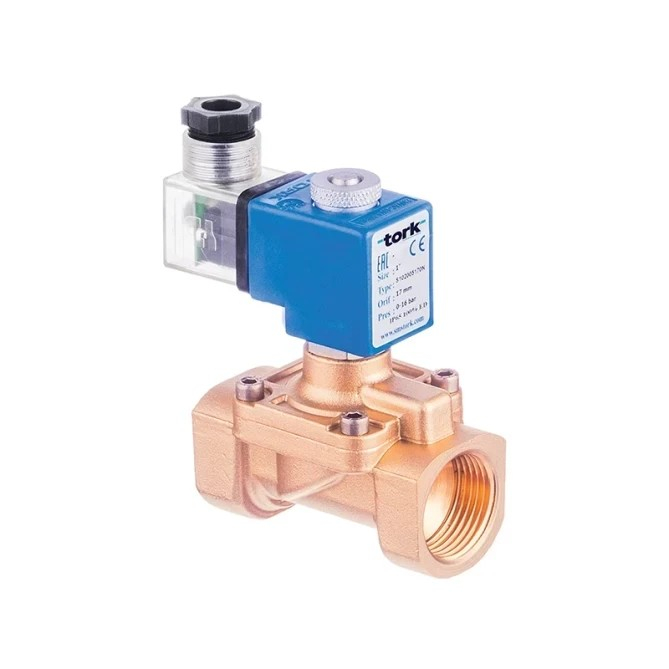

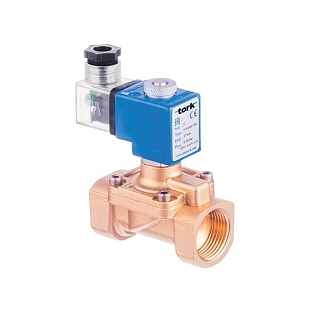

L’électrovanne Tork S1020 G3/4" avec joint Viton est une vanne 2/2 voies NF à commande assistée, destinée à l’eau, à l’air et au gaz. Alimentation 24 V AC, corps en laiton. Pression 0,15–16 bar, Kv 85 l/min. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VCA |
| Diamètre nominal | DN 20 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 68, IP 65 |
| Joint | Viton, NBR, EPDM |
| Plage de pression | 0,5...16 bar |
| Taille de raccordement | 3/4" |
| Température | -20...80 °C |
| Poids | 0.00 kg |
L’électrovanne Tork S1020 G3/4" (T-GZ104) est une électrovanne 2/2 voies normalement fermée (NC), à corps en laiton, destinée à l’eau, à l’air et au gaz. Son principe de fonctionnement assisté garantit une commutation fiable pour des pressions de service de 0,15 à 16 bar. Le joint Viton permet une utilisation avec des fluides jusqu’à +160 °C et résiste à toute une gamme de substances chimiquement agressives.
La vanne S1020 G3/4" trouve sa place partout où vous devez commander à distance ou automatiquement le passage de l’eau, de l’air comprimé ou du gaz. Les applications typiques comprennent les réseaux industriels d’eau de process, les circuits de refroidissement, les systèmes pneumatiques, les équipements de traitement des eaux et les installations de gaz. Le joint Viton en fait un choix adapté aux applications avec une température de fluide plus élevée ou avec des fluides qui attaqueraient un NBR standard – par exemple les hydrocarbures, les huiles ou les produits pétroliers. Le montage est possible dans n’importe quelle position sans limitation de fonctionnement.
Le corps de la vanne est en laiton, les composants internes (siège, tube de noyau, ressorts) sont en acier inoxydable. La bobine de classe d’isolation H (180 °C), imprégnée de verre polyester, est dimensionnée pour un service continu ED 100 %. Le raccordement électrique est assuré par un connecteur standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6 à 8 mm – un connecteur avec signalisation LED est disponible sur demande. L’indice de protection IP65 protège la bobine contre la poussière et les jets d’eau ; pour les environnements avec immersion, une version IP68 est disponible sur demande. Raccord fileté G3/4" (BSP) selon ISO 228-1 ; NPT sur commande.
Caractéristiques techniques (S1020 G3/4", Viton, 24 V AC) :
La vanne G3/4" fonctionne selon un principe assisté : elle utilise la pression du fluide elle-même pour ouvrir le siège. La différence de pression entre l’entrée et la sortie doit être d’au moins 0,15 bar pour que le noyau se soulève correctement. Si vous avez besoin d’une commutation à pression différentielle nulle ou très faible (ΔP = 0), choisissez une version à action directe S1020 de plus petit diamètre (G1/8" ou G1/4").
Le Viton (FKM) est un fluoroélastomère offrant une excellente résistance aux hydrocarbures, aux produits pétroliers, aux huiles, aux carburants et à toute une série de produits chimiques agressifs. Sa plage de température de –20 °C à +160 °C le prédestine également aux liquides chauds. Si vous travaillez avec de la vapeur d’eau ou des fluides alimentaires, envisagez une version avec joint EPDM. Pour les acides forts ou une chimie spécifique, une version avec joint PTFE est disponible.
Le corps de la vanne peut être monté dans n’importe quelle position sans limitation de fonctionnement. La bobine devrait toutefois être orientée verticalement (avec le connecteur vers le haut) – le fabricant l’indique comme position recommandée pour un refroidissement optimal et une meilleure durée de vie de l’enroulement. Un montage horizontal ou incliné de la bobine est techniquement possible, mais en service continu il peut entraîner un échauffement plus important.
La version standard présente un indice de protection IP65, qui protège contre la poussière et les jets d’eau. Pour les applications avec immersion permanente ou lavage intensif (nettoyage haute pression), une version IP68 est disponible sur demande. Si vous prévoyez une installation en atmosphère explosive, la vanne peut également être fournie sur commande avec une bobine ATEX (antidéflagrante).
Oui. La série S1020 est disponible avec toute une gamme d’alimentations standard : AC 12 V, 24 V, 48 V, 110 V, 230 V (15 VA ou 24 VA) et DC 12 V, 24 V, 48 V, 110 V (18 W). Des tensions non standard peuvent également être fournies sur demande. Le connecteur est identique sur toutes les versions (DIN 43650 / Form A), ce qui facilite le remplacement de la bobine, même sur site – veuillez préciser l’alimentation lors de la commande.
