L’électrovanne Tork T-GPA104 G3/4" est une électrovanne à commande assistée normalement ouverte, sans bobine, avec joint EPDM. Convient pour l’eau, l’air et le gaz. Pression 0,5–16 bar, Kv 90 l/min. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.00 kg |

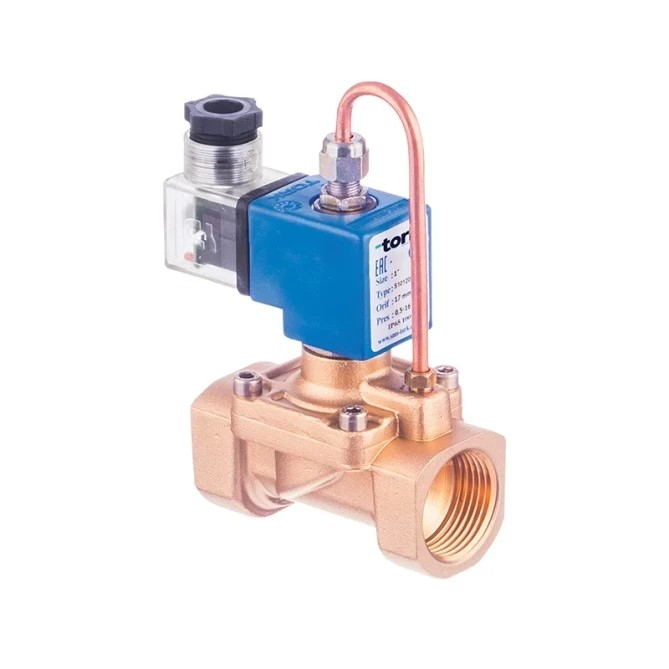

Tork T-GPA104 G3/4" NO EPDM est une électrovanne 2/2 à commande assistée, avec raccord fileté G3/4", livrée sans bobine. À l’état de repos, la vanne est ouverte (normalement ouverte – NO) et l’alimentation électrique la ferme. Le joint en EPDM la prédestine aux fluides tels que l’eau, l’air ou le gaz, dans une large plage de températures. Référence fabricant : S1012.04.170E.
La vanne T-GPA104 convient partout où il est nécessaire de maintenir le passage du fluide en cas de coupure d’alimentation, c’est-à-dire dans les installations où la fermeture de la vanne hors tension provoquerait une panne ou des dommages. Il s’agit typiquement des réseaux d’eau dans les sites industriels, les ateliers mécaniques, les exploitations agricoles et agroalimentaires ou les systèmes d’irrigation. Elle convient également aux réseaux d’air et aux applications gaz, où le joint EPDM supporte une plage de températures plus large que le NBR standard.
Le corps de vanne est en laiton, les pièces internes mobiles et le siège sont en acier inoxydable et en laiton. Le joint EPDM garantit un fonctionnement fiable dans une plage de température du fluide de –30 à +130 °C. La commande assistée permet la commutation à partir d’une pression différentielle minimale de 0,5 bar, avec un coefficient de débit Kv de 90 l/min. La vanne fonctionne dans n’importe quelle position de montage sans limitation de fonctionnement ; la bobine doit être montée en position verticale. Le raccordement de la bobine est au standard DIN 43650 (ISO 4400 / EN 175301-803 Form A), connecteur pour câble de diamètre 6 à 8 mm.
Caractéristiques techniques :
La version sans bobine (suffixe .V ou mention « sans bobine ») permet de choisir précisément la tension d’alimentation adaptée à votre installation. Les bobines Tork de la série C400 sont disponibles pour les tensions AC 12, 24, 48, 230 V et DC 12, 24, 48, 110 V ; elles doivent être commandées séparément. Le connecteur est conforme à la norme DIN 43650 / ISO 4400 Form A.
Une vanne à commande assistée utilise la pression même du fluide pour déplacer le siège principal ; la bobine n’ouvre qu’un petit orifice pilote. C’est pourquoi une pression différentielle minimale ΔP = 0,5 bar entre l’entrée et la sortie est nécessaire. Si vous travaillez avec une pression différentielle plus faible ou nulle (par ex. réseaux gravitaires, écoulement libre), il faut utiliser une vanne à commande directe de la série S1010.
Le joint NBR standard supporte des températures de fluide de –20 à +80 °C et convient à l’eau, à l’air et aux huiles minérales. L’EPDM couvre une plage de –30 à +130 °C et résiste à l’eau chaude, à la vapeur basse pression, aux agents de nettoyage agressifs et à l’ozone. En revanche, l’EPDM ne convient pas aux huiles minérales ni aux carburants hydrocarbonés. Pour la vapeur ou l’eau chaude au-delà de 80 °C, choisissez toujours l’EPDM.
Oui, le fabricant recommande d’exploiter les électrovannes de la série S1012 avec un filtre à l’entrée. Les impuretés présentes dans le fluide peuvent obstruer l’orifice pilote et provoquer un mauvais fonctionnement de la vanne ou des fuites internes. Pour le G3/4", nous recommandons un filtre avec une maille de 100 à 200 µm maximum.
