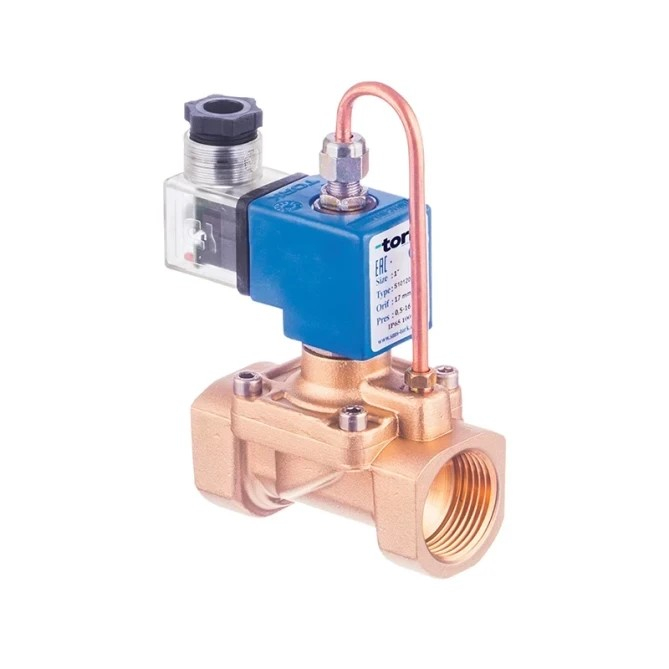

L’électrovanne Tork T-GPA104 G3/4" est une électrovanne à commande assistée de la série S1012, en version normalement ouverte (NO). Joint EPDM, alimentation 12 V DC, pression 0,5–16 bar, Kv 90 l/min. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.00 kg |
Tork T-GPA104 G3/4" 12 V DC NO EPDM est une électrovanne 2 voies à commande assistée de la série S1012, en version normalement ouverte (NO). À l’état de repos, hors tension, la vanne est ouverte et le fluide circule librement ; lorsqu’une tension de 12 V DC est appliquée, la vanne se ferme. La vanne est conçue pour l’eau, l’air et le gaz, avec un joint EPDM adapté à l’eau chaude et à la vapeur jusqu’à 130 °C.
La vanne convient partout où il est nécessaire de maintenir l’écoulement du fluide en cas de coupure d’alimentation ou de perte de signal, par exemple dans les réseaux industriels d’eau, d’air et de gaz, les systèmes d’alimentation en eau, les circuits d’irrigation ou les boucles de refroidissement. La fonction NO est adaptée aux applications dans lesquelles une coupure de courant ne doit pas provoquer la fermeture du passage et l’interruption du process. Le raccord fileté G3/4" (BSP) permet un montage direct sur une tuyauterie standard.
Le corps de vanne est en laiton, les composants internes en acier inoxydable et en laiton. Le joint EPDM couvre une plage de température de −30 à +130 °C et convient à l’eau chaude, à la vapeur (dans les limites de fonctionnement autorisées) et aux fluides industriels courants. La bobine de classe d’isolation H (180 °C), imprégnée de fibre de verre polyester, fonctionne en service continu ED 100 %. Le raccordement électrique est assuré par un connecteur DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6 à 8 mm. Indice de protection IP65, IP68 sur demande. La vanne peut être montée dans n’importe quelle position ; la bobine doit être orientée verticalement.
Caractéristiques techniques – S1012.04.170E.12VDC (G3/4", EPDM, NO) :
Une vanne NO (normalement ouverte) est ouverte hors tension et le fluide circule librement. Elle ne se ferme qu’après application d’une tension de 12 V DC. Cette fonction est choisie lorsque la perte d’alimentation ne doit pas interrompre l’écoulement, par exemple dans les circuits de refroidissement, les branches d’alimentation ou les process où une fermeture en l’absence de signal provoquerait un dommage. À l’inverse, une vanne NC (normalement fermée) convient aux applications où l’état sûr correspond à la fermeture du passage.
Une vanne à commande assistée utilise, pour son fonctionnement, la différence de pression entre l’entrée et la sortie (pression différentielle ΔP). Si ΔP est inférieure à 0,5 bar, par exemple dans des systèmes à très basse pression ou lorsque la pression est équilibrée des deux côtés, la vanne peut ne pas commuter correctement. Pour les applications avec une pression différentielle nulle ou faible, il faut choisir une vanne à commande directe (direct-acting).
Le fabricant SMS Tork indique directement que les électrovannes de la série S1012 s’utilisent avec des filtres. Les vannes à commande assistée possèdent un petit orifice pilote sensible à l’encrassement par les impuretés. Il est recommandé d’utiliser un filtre avec une finesse de maille correspondant au diamètre de l’orifice pilote, généralement 100 à 200 µm. Sans filtre, la vanne risque de se bloquer dans une position ou de commuter de manière incorrecte.
Le joint EPDM couvre une plage de température de −30 à +130 °C et résiste à l’eau chaude, à la vapeur et à de nombreuses solutions aqueuses. Pour l’eau potable, il est nécessaire de vérifier si la variante de matériau concernée dispose d’une certification conforme aux normes en vigueur pour le contact avec l’eau potable (par ex. ACS, WRAS ou KTW) ; la fiche technique ne mentionne pas cette certification, il convient donc de la demander au fabricant ou au distributeur. Pour d’autres fluides (produits pétroliers, carburants), une alternative serait un joint NBR ou Viton.
Oui. La série S1012 est disponible dans les tensions standard AC 12 V, 24 V, 48 V, 230 V (15 VA ou 24 VA) et DC 12 V, 24 V, 48 V, 110 V (18 W). D’autres tensions peuvent également être fournies sur demande. Le connecteur standard est un DIN 43650 (ISO 4400 Form A) pour câble Ø 6–8 mm. Sur demande, un connecteur avec signalisation LED ou une prise PWM est disponible. La tension de la bobine doit être précisée lors de la commande.
