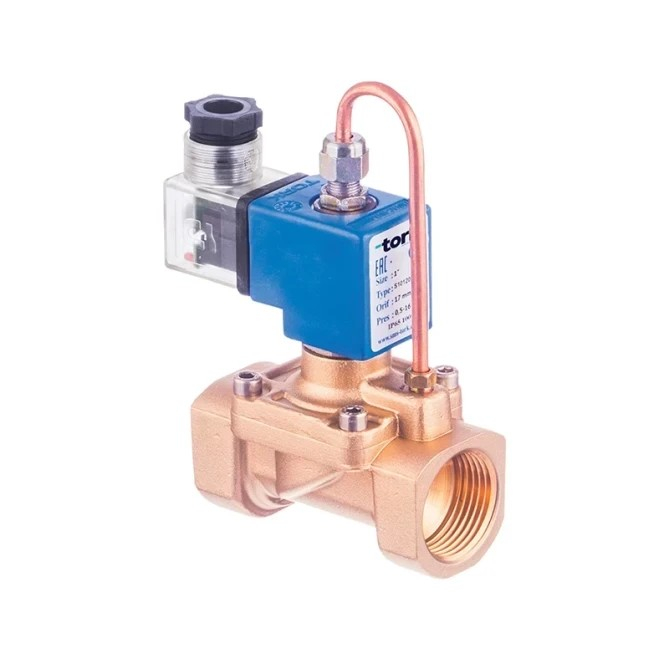

L’électrovanne Tork T-GPA103 G1/2" est une électrovanne à commande assistée pour l’eau, l’air et le gaz. Normalement ouverte, avec joint d’étanchéité EPDM, alimentation 12 V DC. Pression différentielle minimale 0,5 bar, maximale 16 bar. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 12 VDC |
| Diamètre nominal | DN 15 |
| Fonction | Ouvert sans tension |
| Joint | NBR |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0,5...16 bar |
| Taille de raccordement | 1/2" |
| Température de fonctionnement | -20...80 °C |
| Poids | 0.00 kg |
L’électrovanne Tork T-GPA103 G1/2" 12 V DC NO EPDM est une électrovanne 2/2 à commande assistée, destinée à un usage industriel universel. À l’état de repos, elle est normalement ouverte (NO) : en cas de coupure d’alimentation, le passage reste ouvert et ne se ferme qu’à l’application d’un signal électrique. Son joint en EPDM la prédestine aux fluides pour lesquels le NBR ne convient pas, comme l’eau chaude, la vapeur basse pression ou les liquides légèrement agressifs.
La vanne est conçue pour les réseaux industriels d’eau, d’air et de gaz dans les installations où il est souhaitable de maintenir le débit en cas de coupure d’alimentation. Les applications typiques comprennent les réseaux d’eau dans les lignes technologiques, les circuits d’air comprimé dans les équipements industriels ou les tuyauteries d’eau chaude et de condensats, où le joint EPDM résiste à des températures allant jusqu’à 130 °C. Elle convient également aux systèmes d’irrigation, aux circuits de climatisation ou aux boucles de refroidissement industrielles.
Le corps de la vanne est en laiton, les composants internes en acier inoxydable et en laiton. Le siège, le noyau et les ressorts sont en acier inoxydable, la bague de déphasage en cuivre selon EN 12735-1. Le joint EPDM couvre une plage de température de −30 à +130 °C. La tige est à commande assistée : pour un fonctionnement correct, elle nécessite une pression différentielle minimale de 0,5 bar. La bobine de classe d’isolation H (180 °C), avec imprégnation en polyester de verre, fonctionne en service continu (ED 100 %) et bénéficie d’un indice de protection IP65. Le raccordement électrique est assuré par un connecteur 3 pôles DIN 43650 / ISO 4400 Form A pour câble de diamètre 6–8 mm. Le diamètre du siège est de 14,5 mm, le coefficient de débit Kv de 70 l/min.
Caractéristiques techniques :
Une vanne normalement ouverte (NO) laisse passer le fluide à l’état de repos, c’est-à-dire sans alimentation de la bobine. Lorsqu’elle est alimentée, la vanne se ferme. Ce principe convient aux installations où une coupure de courant ne doit pas interrompre le débit, par exemple dans les circuits de sécurité de refroidissement ou les systèmes de drainage incendie. Si vous avez besoin du comportement inverse – débit uniquement sous alimentation – choisissez une version normalement fermée (NC), dans la série S1011 / T-GN.
La vanne fonctionne selon un principe assisté : le mouvement de l’obturateur est entraîné par la différence de pression entre l’entrée et la sortie, et non par la force directe de l’électroaimant. Une pression différentielle minimale de 0,5 bar est donc indispensable pour garantir une ouverture et une fermeture fiables. Si votre système ne garantit pas cette pression (par exemple réseaux gravitaires ou tuyauteries à pression nulle ou négative), choisissez une vanne à action directe ne nécessitant pas de ΔP.
L’EPDM convient à l’eau chaude, aux condensats, à la vapeur basse pression, à l’eau potable et aux fluides légèrement alcalins ; sa plage de température est de −30 à +130 °C. Il ne convient pas aux huiles minérales, à l’essence ni aux hydrocarbures. Pour les produits pétroliers et les fiouls, optez pour le NBR (jusqu’à +80 °C) ; pour les produits chimiques agressifs et les températures plus élevées, choisissez le Viton/FKM (jusqu’à +160 °C). Une version avec joint Viton ou NBR est également disponible dans la série S1012.
Oui, le fabricant recommande l’installation d’un filtre en amont de la vanne. Les impuretés présentes dans le fluide peuvent endommager le siège pilote ou provoquer des fuites. Pour cette taille (G1/2"), on utilise généralement une maille de 100 à 200 µm. Le fabricant ne précise pas dans la fiche technique de recommandation spécifique concernant la taille de maille ; nous recommandons de vérifier directement auprès de SMS Tork ou d’utiliser un filtre de la gamme d’accessoires bola.cz.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur le fonctionnement. En revanche, la bobine doit être orientée verticalement (vers le haut) ; cette condition est indiquée directement dans la fiche technique du fabricant et garantit le bon positionnement du noyau. Un montage de la bobine à l’horizontale ou en position inversée peut entraîner un fonctionnement incorrect ou une usure accrue.
