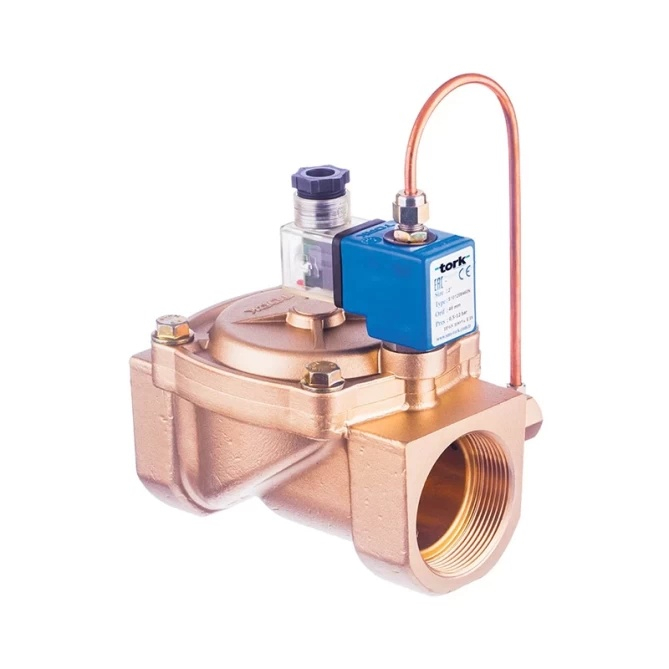

Le Tork T-BA208 2" (S2012.08) est une électrovanne de la série S2012 conçue pour la régulation du débit de vapeur. Il s’agit d’une vanne 2/2 normalement ouverte (NO), à commande assistée, avec corps en laiton, raccordement G2" (BSP) et joint d’étanchéité en EPDM. Elle est vendue sans bobine – la bobine doit être commandée séparément selon la tension d’alimentation requise. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 50 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0,5...3 bar |
| Taille de raccordement | 2" |
| Température du fluide | -30...130 °C |
| Poids | 3.98 kg |
L’électrovanne pour vapeur Tork S2012.08 2" NO EPDM (sans bobine) est une électrovanne 2/2 à commande assistée, en version normalement ouverte (NO), destinée à la régulation du débit de vapeur dans les réseaux industriels. La vanne est ouverte hors tension ; lorsqu’une tension électrique est appliquée, elle se ferme. Elle est livrée sans bobine, celle-ci doit être commandée séparément selon l’alimentation requise.
La vanne S2012.08 est conçue pour les installations vapeur industrielles où il est nécessaire de commander à distance le débit de vapeur sur une tuyauterie de diamètre DN 50 (2"). Elle convient aux procédés technologiques tels que les échangeurs de chaleur, les équipements d’autoclave, les laveuses industrielles, les séchoirs et les systèmes de chauffage utilisant la vapeur comme fluide. La version NO convient aux applications où le maintien du débit en cas de coupure d’alimentation constitue une exigence de sécurité : la vanne reste en position ouverte et le fluide peut continuer à circuler.
Le corps de vanne est en laiton, les composants internes sont en acier inoxydable et en laiton. Le joint est en EPDM, matériau adapté à la vapeur et à l’eau chaude. La bague de déphasage est en cuivre (EN 12735-1), les sièges, le tube noyau et les ressorts sont en acier inoxydable et en laiton. La vanne est à commande assistée avec une pression différentielle minimale ΔP = 0,5 bar. Le raccordement est un filetage femelle BSP G 2" (NPT sur demande). Indice de protection de la bobine IP65 (IP68 sur demande).
Caractéristiques techniques – S2012.08 (2", NO, EPDM) :
La vanne est livrée sans bobine. Les bobines de la série C400 sont disponibles pour les alimentations AC 12 V, 24 V, 48 V, 110 V, 230 V (15 VA ou 24 VA) et DC 12 V, 24 V, 48 V, 110 V (18 W). Le raccordement de la bobine est conforme au standard DIN 43650 (ISO 4400 / EN 175301-803 Form A). Des bobines avec indicateur LED ou connecteur PWM sont disponibles sur demande.
La vanne S2012 est à commande assistée : pour se fermer, elle utilise la pression différentielle entre l’entrée et la sortie. Une valeur minimale de ΔP 0,5 bar est nécessaire à son bon fonctionnement. Si la pression différentielle dans le système descend en dessous de cette valeur, la vanne peut ne pas se fermer de manière fiable. Pour les applications avec une pression différentielle nulle ou très faible, il est nécessaire d’utiliser une vanne à commande directe d’une autre série.
La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement. La bobine doit toutefois être utilisée en position verticale. Il est recommandé d’installer un filtre en amont de la vanne dans la tuyauterie afin de protéger le siège et le joint contre les impuretés et de prolonger la durée de vie de la vanne.
Oui. Les électrovannes Tork de la série S2012 sont disponibles dans une version conforme à la directive relative aux équipements sous pression 97/23/EC (PED) et à la directive basse tension 2006/95/ECC (LVD). Veuillez vérifier les détails dans la documentation actuelle du fabricant ou auprès du fournisseur.
