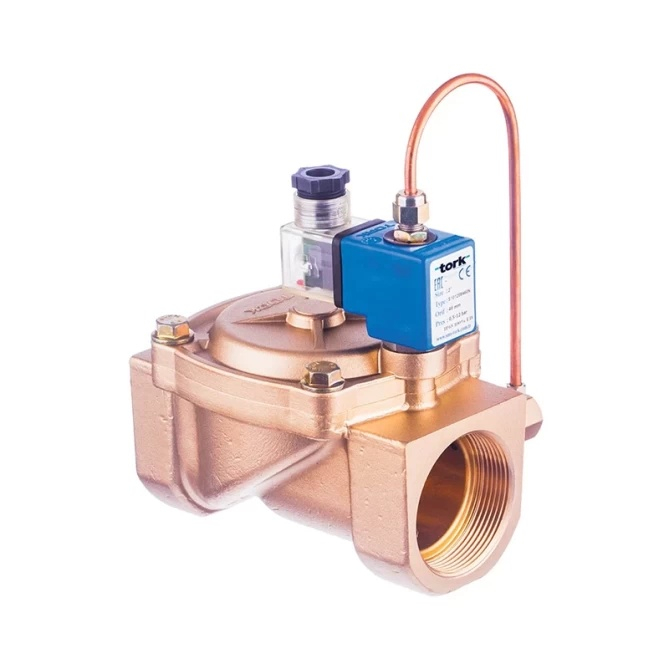

L’électrovanne vapeur Tork S2012 2" 24VDC est une vanne 2 voies normalement ouverte, à commande assistée, conçue pour la régulation du débit de vapeur saturée dans les installations industrielles. Corps en laiton avec joint EPDM, indice de protection IP65. Température maximale du fluide 140 °C, plage de pression 0,5–3 bar. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VDC |
| Diamètre nominal | DN 50 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0,5...3 bar |
| Taille de raccordement | 2" |
| Température du fluide | -30...130 °C |
| Poids | 3.98 kg |
L’électrovanne vapeur Tork S2012 2" 24VDC NO est une électrovanne 2 voies normalement ouverte, à commande assistée, conçue pour fonctionner avec de la vapeur saturée. Au repos (hors tension), la vanne est ouverte et se ferme lors de l’application d’une alimentation électrique de 24 V DC. Elle est destinée aux applications industrielles de régulation et d’isolement dans les réseaux vapeur avec un diamètre nominal de tuyauterie DN50 (2").
La vanne S2012 en version 2" est conçue pour les réseaux vapeur industriels où il est nécessaire de commander à distance ou automatiquement le débit de vapeur. Elle est typiquement utilisée dans les échangeurs thermiques, les laveuses et séchoirs industriels, l’industrie de transformation (agroalimentaire, textile, chimie) ou encore dans les installations de chauffage utilisant la vapeur comme fluide. Grâce à sa fonction normalement ouverte (NO), cette vanne convient également aux applications de sécurité dans lesquelles une coupure d’alimentation ne doit pas interrompre l’alimentation en vapeur.
Le corps de la vanne est en laiton, les composants internes en acier inoxydable et en laiton. Le joint est en EPDM en standard (adapté à la vapeur et à l’eau chaude). La bobine de classe d’isolation H (180 °C), avec imprégnation en polyester de verre, garantit un fonctionnement continu (ED 100 %). Le raccordement électrique est assuré par un connecteur DIN 43650 / ISO 4400 Form A (câble Ø 6–8 mm). L’indice de protection de la bobine est IP65 selon ISO 60529 ; une version IP68 est disponible sur demande.
Caractéristiques techniques (S2012.08 – 2", NO, 24VDC) :
Oui. La série S2012 est conçue exclusivement pour un fonctionnement avec de la vapeur. Le joint EPDM standard convient à la vapeur ; la température maximale du fluide est de 140 °C pour une pression jusqu’à 3 bar. Pour des fluides plus agressifs ou d’autres exigences, une version avec joint PTFE est disponible sur demande.
Une vanne à commande assistée utilise la différence de pression entre l’entrée et la sortie pour commuter : c’est cette différence qui actionne le piston pilote. La pression différentielle minimale ΔP est de 0,5 bar ; en dessous de cette valeur, la vanne peut ne pas commuter de manière fiable. Si cette différence de pression ne peut pas être garantie dans l’application, il faut choisir une vanne à commande directe de diamètre nominal approprié.
La vanne peut être montée dans n’importe quelle position de la tuyauterie sans que cela n’affecte son fonctionnement. La bobine doit être orientée verticalement ; cette condition est imposée par le fabricant pour assurer le bon fonctionnement du circuit magnétique.
Oui, une bobine certifiée ATEX (antidéflagrante) pour les environnements présentant un risque d’explosion est disponible sur demande. Cette variante doit être spécifiée lors de la commande ; la version standard S2012 n’est pas certifiée ATEX.
Oui. Les vannes de la série S2012 sont disponibles en version conforme à la directive relative aux équipements sous pression 97/23/EC (PED) et satisfont également à la directive basse tension 2006/95/ECC (LVD). En cas de commande avec exigence de conformité PED, cette variante doit être spécifiée.
