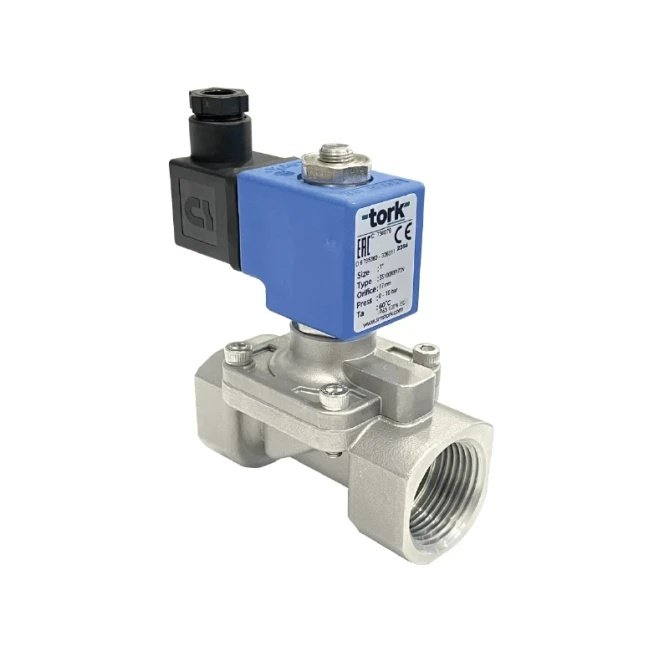

Électrovanne en acier inoxydable Tork G1" avec joint EPDM pour l’eau, l’air et le gaz. Normalement fermée, assistée par pilote, ΔP = 0. Pression maximale 10 bar (liquides), température du fluide jusqu’à +130 °C, alimentation 24 V DC. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VDC |
| Diamètre nominal | DN 25 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | EPDM |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 1" |
| Température du fluide | -10...80 °C |
| Poids | 0.00 kg |
L’électrovanne inox Tork SS1000.05 est une électrovanne 2 voies dont le corps et les composants internes sont en acier inoxydable. Elle est destinée à l’ouverture et à la fermeture du débit de liquides et de gaz non agressifs – elle fonctionne selon le principe d’une commande assistée par servomécanisme et ne nécessite aucune pression différentielle pour fonctionner correctement (ΔP = 0). À l’état de repos, la vanne est normalement fermée (NC) : hors tension, elle coupe le débit ; lorsqu’une alimentation 24 V DC est appliquée, elle s’ouvre.
La vanne de la série SS1000 est conçue pour les applications industrielles et techniques où un matériau inoxydable en contact direct avec le fluide est requis – par exemple dans l’industrie agroalimentaire, l’industrie chimique, le secteur pharmaceutique ou partout où il existe un risque de corrosion. Grâce au joint EPDM, elle supporte une plage de température du fluide de −10 °C à +130 °C, ce qui la rend également adaptée à l’eau chaude, à la vapeur à faible surpression ou aux fluides légèrement alcalins. Elle trouve sa place dans les lignes de dosage automatisées, l’industrie de process, les systèmes de refroidissement ou les réseaux d’air comprimé et de gaz inertes.
Le corps de la vanne ainsi que les composants internes sont fabriqués en acier inoxydable ; la bague de déphasage est en cuivre (selon EN 12735-1). Le raccordement fileté est en version BSP G1" (ISO 228-1), NPT sur demande. Le diamètre de l’orifice de siège (orifice) est de 17 mm, Kv = 90 l/min. La bobine atteint la classe d’isolation H (180 °C), elle est imprégnée de fibres de verre et fonctionne en service continu à 100 % (ED 100 %). L’indice de protection IP65 selon ISO 60529 est standard ; IP68 est disponible sur demande. Le raccordement de la bobine s’effectue via un connecteur DIN 46340 (3 pôles, DIN 43650 / ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement, la bobine devant être installée verticalement.
Caractéristiques techniques (SS1000.05, G1", EPDM, 24 V DC) :
La vanne est conçue comme une vanne assistée par servomécanisme (servo assist) : l’ouverture est facilitée par un petit mécanisme à levée directe combiné à la pression du fluide. Grâce à cela, la vanne s’ouvre de manière fiable même en l’absence de pression différentielle ou avec une très faible pression différentielle à l’entrée – elle convient donc aussi aux réseaux gravitaires ou aux systèmes à basse pression, où une vanne pilote indirecte classique ne fonctionnerait pas.
La vanne est destinée aux liquides non agressifs (eau, huile légère) et aux fluides gazeux (air, gaz inertes). Le joint EPDM étend son utilisation à l’eau chaude et aux fluides légèrement alcalins jusqu’à +130 °C. En revanche, elle n’est pas conçue pour les acides forts, les solvants, les halogènes ni d’autres fluides agressifs susceptibles d’endommager l’EPDM ou l’acier inoxydable. La viscosité maximale du liquide est de 5 °E (~37 cSt).
Oui, le fabricant exige l’installation d’un filtre en amont de la vanne. Les impuretés ou particules solides présentes dans le fluide peuvent endommager le siège ou le joint et détériorer l’étanchéité de la vanne. Il est recommandé d’installer un filtre à tamis avec une finesse de filtration adaptée directement dans la tuyauterie avant la vanne.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur le fonctionnement. La bobine doit toutefois être orientée verticalement – c’est une condition imposée par le fabricant pour le bon fonctionnement du noyau électromagnétique. Un montage horizontal ou inversé de la bobine n’est pas recommandé.
D’après la fiche technique du fabricant, une bobine ATEX (antidéflagrante) pour utilisation en atmosphère explosive est disponible sur demande. Une bobine bistable (latching) de la série C62 est également proposée pour une alimentation 12–24 V DC / 10 W ; elle maintient la vanne en position même sans alimentation permanente. Si vous êtes intéressé par ces variantes, veuillez contacter le fournisseur.
