Électrovanne en acier inoxydable Tork SS1000 G1″ avec joint EPDM pour eau, air et gaz. Normalement fermée, 2/2, fonctionnement à partir de pression différentielle nulle. Pression max. 10 bar, 24 V AC. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VCA |
| Diamètre nominal | DN 25 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | EPDM |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 1" |
| Température du fluide | -10...80 °C |
| Poids | 0.00 kg |

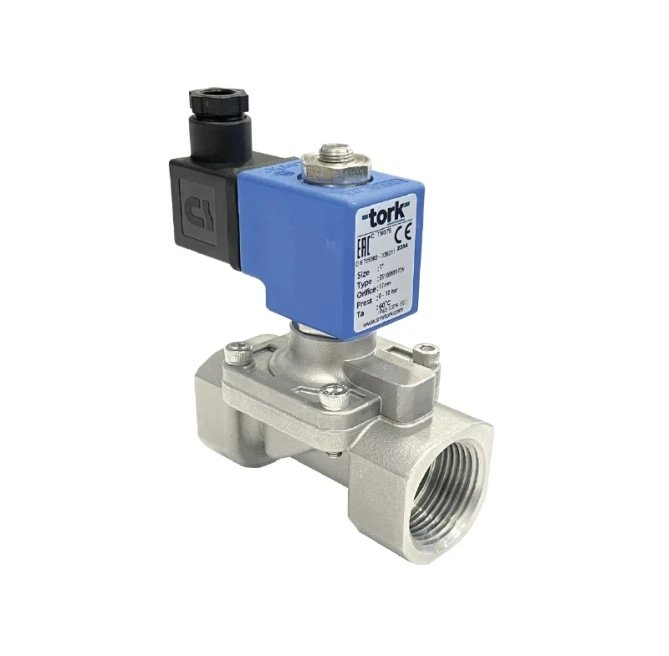

L’électrovanne inox Tork SS1000 G1″ (désignation commerciale T-GSZ105) est une électrovanne 2 voies dont le corps et les composants internes sont en acier inoxydable. Elle fonctionne en version normalement fermée (NC) et s’ouvre lorsqu’elle est alimentée en 24 V AC. Grâce à sa capacité à fonctionner à partir d’une pression différentielle nulle (ΔP = 0), elle assure un fonctionnement fiable même dans les systèmes sans pression de service permanente. Son joint EPDM la prédestine aux applications avec eau chaude ou vapeur jusqu’à 130 °C.
La vanne convient aux réseaux de tuyauterie industriels nécessitant une résistance à la corrosion – industries agroalimentaires, gestion de l’eau, procédés chimiques et installations en environnement exigeant. Le joint EPDM la rend particulièrement adaptée aux applications avec eau chaude, vapeur de process et systèmes où elle entre en contact avec des fluides incompatibles avec le NBR standard. Les fluides admissibles sont les liquides non agressifs (eau, huiles légères) et les fluides gazeux (air, gaz inertes).
Le corps ainsi que les parties internes (siège, noyau, tube de noyau, ressorts) sont fabriqués en acier inoxydable. La bague de déphasage est en cuivre (EN 12735-1). La bobine, de classe d’isolation H (180 °C), est imprégnée de fibre de verre et fonctionne en service continu (ED 100 %). Le raccordement de la bobine est assuré par un connecteur standard DIN 46340 / ISO 4400 EN 175301-803 Form A pour câble de diamètre 6–8 mm. L’indice de protection IP65 convient à une utilisation en environnements industriels avec présence de projections d’eau ; sur demande, un indice IP68 est disponible pour les installations immergées en permanence.
Paramètres techniques :
Oui. La vanne est conçue pour fonctionner à partir d’une pression différentielle nulle (ΔP = 0). Elle s’ouvre de manière fiable même dans les systèmes où, au démarrage de la pompe ou lorsque la tuyauterie est vide, la pression de service minimale n’est pas immédiatement disponible.
La vanne est destinée aux liquides non agressifs (eau, huiles légères) et aux fluides gazeux (air, gaz inertes). La version inox et le joint EPDM élargissent son champ d’utilisation à des environnements plus corrosifs, mais la vanne n’est pas conçue pour des fluides chimiques fortement agressifs. La viscosité maximale du liquide est de 5 °E (~37 cSt).
Le joint EPDM est homologué pour des températures de fluide de −10 °C à +130 °C. Pour des températures plus élevées, jusqu’à +160 °C, une version avec joint VITON est disponible. La version standard avec NBR est limitée à −10 °C à +80 °C.
Oui. Sur demande, un indice de protection IP68 est disponible pour les installations où la vanne est immergée en permanence ou exposée à un jet d’eau direct. La version standard IP65 suffit pour les environnements industriels courants avec présence de projections d’eau.
La bobine est équipée en standard d’un connecteur DIN 46340 / ISO 4400 EN 175301-803 Form A (DIN 43650, 3 pôles) pour câble de diamètre 6–8 mm. Sur demande, une version avec indication LED ou embase PWM est disponible. Lors de la commande, il convient de spécifier la tension d’alimentation de la bobine.
