L’électrovanne haute pression Tork T-GHL101 1/4" est une vanne 2 voies NF destinée aux réseaux industriels d’eau, d’air et de liquides neutres. À commande assistée, pression maximale 25 bar, température du fluide jusqu’à 90 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 8 |
| Fonction | Fermé sans tension |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0,5...40 bar |
| Plage de température | -20...80 °C |
| Taille de raccordement | 1/4" |
| Poids | 0.00 kg |

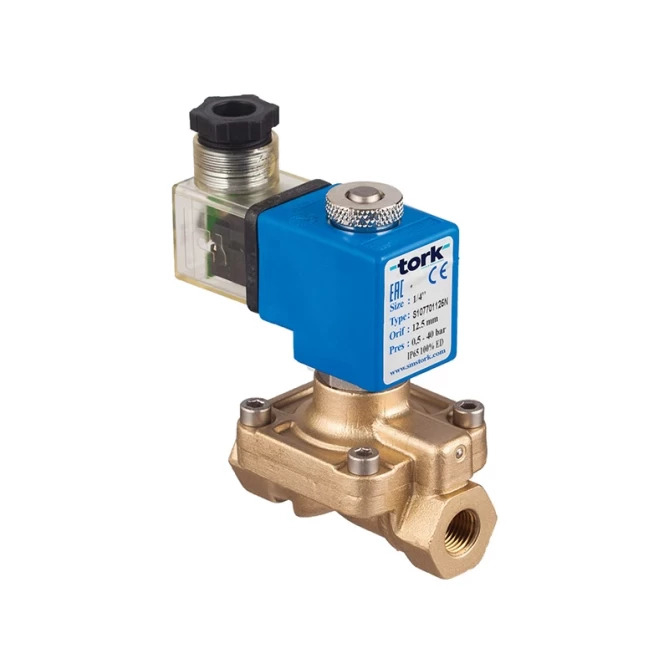

Tork T-GHL101 est une électrovanne haute pression 2 voies de taille 1/4" en version normalement fermée (NC). Elle est destinée aux réseaux industriels d’eau, d’air, d’air comprimé ainsi qu’à d’autres liquides et gaz neutres. La vanne est fournie sans bobine – la bobine doit être commandée séparément selon la tension d’alimentation requise.
La T-GHL101 convient aux applications industrielles avec des pressions de service élevées – équipements de machines, circuits pneumatiques et hydrauliques, circuits de refroidissement, stations de compression ou lignes de process dans les industries agroalimentaire et chimique. Grâce à sa commande pilotée, elle supporte des pressions jusqu’à 25 bar avec une puissance de bobine relativement faible. Le raccord fileté G1/4" facilite l’intégration dans des armoires de distribution et des groupes compacts.
Le corps de la vanne est en laiton avec filetage femelle G1/4" (BSP). Le matériau d’étanchéité est le NBR, compatible avec l’eau, l’air comprimé et les huiles minérales. La bobine de commande se monte séparément, ce qui permet d’adapter facilement la vanne à différentes tensions d’alimentation sans remplacer l’ensemble du corps. La vanne fonctionne selon le principe de la commande pilotée – pour un fonctionnement correct, elle nécessite une pression différentielle minimale (généralement 0,5 bar).
Caractéristiques techniques :
Les bobines pour les vannes de la série Tork T-GHL sont disponibles en différentes tensions d’alimentation (24 V AC/DC, 230 V AC et autres). La bobine se choisit en fonction de la tension d’alimentation de votre installation. Sur bola.cz, vous les trouverez dans la catégorie Bobines pour électrovannes Tork.
La T-GHL101 fonctionne selon le principe de la commande pilotée (assistée par servocommande) – elle utilise la pression même du fluide pour soulever la membrane / le piston. C’est pourquoi une pression différentielle minimale de 0,5 bar entre l’entrée et la sortie est indispensable. Pour les systèmes à pression nulle ou négative, il faut choisir une vanne à commande directe (type « from 0 bar »).
La version standard avec joint NBR convient à l’eau, à l’air comprimé et aux huiles minérales légères. Pour des fluides plus agressifs (acides, bases, eau chlorée), il convient de choisir une variante avec joint EPDM ou PTFE/Viton – vérifiez la disponibilité auprès du fournisseur.
Les vannes à commande pilotée sont généralement conçues pour être montées avec la bobine orientée verticalement vers le haut (position standard). Un montage dans une autre position peut affecter le fonctionnement du mécanisme pilote – nous recommandons de le vérifier dans la fiche technique du fabricant ou de contacter le support technique.
