La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement. La seule condition est que la bobine soit orientée verticalement, afin de garantir le bon fonctionnement du mécanisme pilote et la dissipation thermique de la bobine.

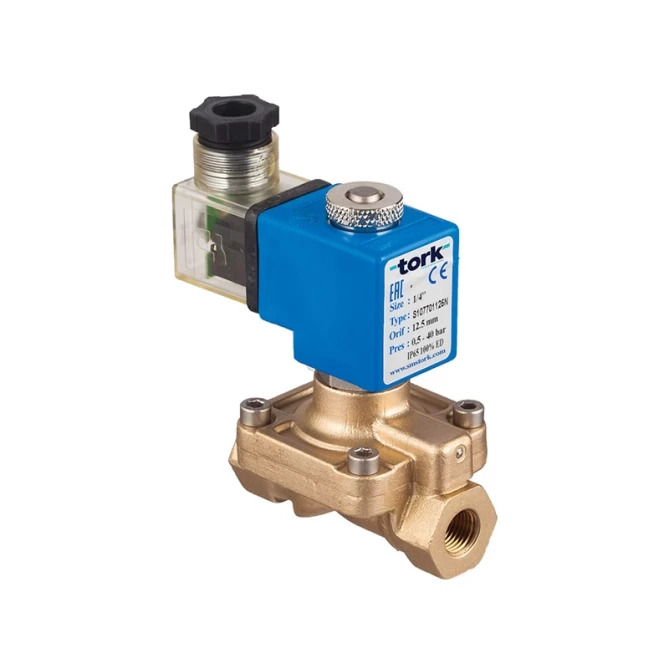

La S1077 est normalement fermée (NC) : sans alimentation, la vanne est fermée et s’ouvre lorsqu’elle est alimentée. La S1078 est normalement ouverte (NO) : sans alimentation, le débit passe et la vanne se ferme lorsqu’elle est alimentée. Le choix dépend de l’exigence de sécurité de l’installation : la version NC convient lorsque l’on souhaite interrompre le débit en cas de coupure de courant.

Oui, le fabricant recommande un fonctionnement avec un filtre à l’entrée. Les vannes à commande assistée sont sensibles aux impuretés présentes dans le fluide, qui peuvent obstruer le canal pilote et provoquer un dysfonctionnement ou une fuite. La finesse de filtration recommandée dépend du fluide et des conditions d’installation ; en cas de doute, choisissez un filtre avec une maille de 100 à 150 µm.

La version standard S1077 n’est pas certifiée pour les environnements ATEX. Toutefois, une bobine en version ATEX (antidéflagrante) est disponible sur demande ; lors de la commande, il convient de préciser la zone et le groupe d’explosivité. Cette variante doit être commandée comme configuration non standard directement auprès du fournisseur.

Le joint NBR standard convient à l’eau, à l’air et à de nombreux gaz jusqu’à +80 °C. Pour la vapeur ou l’eau chaude au-delà de 80 °C, utilisez la version EPDM (jusqu’à +130 °C). Pour les produits pétroliers, les carburants ou les produits chimiques agressifs, choisissez le Viton (jusqu’à +160 °C). La version du joint est précisée lors de la commande ; le code correspondant fait partie de la référence de commande.
