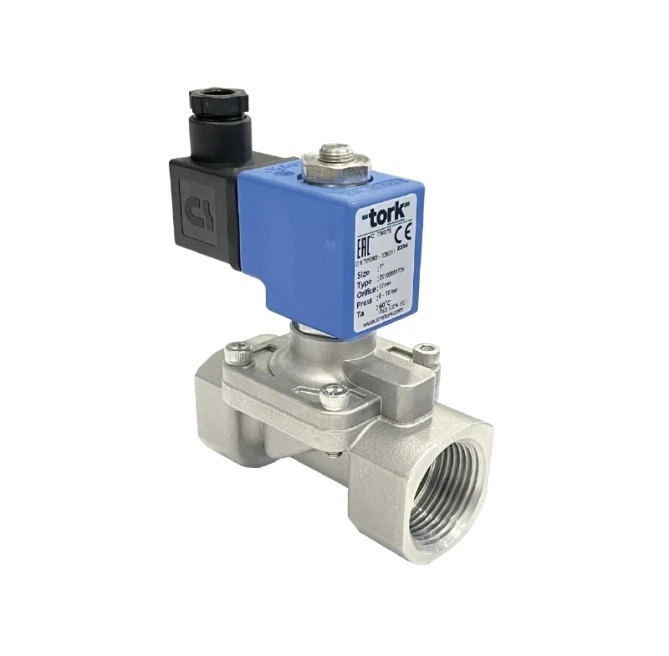

Électrovanne en acier inoxydable Tork T-GSZ104 G3/4" avec joint EPDM pour l’eau, l’air et les gaz. Normalement fermée, fonctionnement à partir de 0 bar. Pression max. 10 bar (liquide) / 16 bar (gaz), livrée sans bobine. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 20 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | EPDM |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 3/4" |
| Température du fluide | -10...80 °C |
| Poids | 0.00 kg |
Tork T-GSZ104 est une électrovanne inox 2 voies de la série SS1000 pour raccordement G3/4" avec joint EPDM. La vanne est normalement fermée (NC), assistée par servocommande et fonctionne à partir d’une pression différentielle nulle – elle ne nécessite donc aucune surpression minimale de service. Elle est livrée sans bobine, à commander séparément.
La vanne est conçue pour les installations industrielles et technologiques dans lesquelles le fluide véhiculé est de l’eau, une huile légère, de l’air ou des gaz inertes. Grâce à sa construction entièrement en acier inoxydable, tant pour le corps que pour les composants internes, elle résiste aux environnements corrosifs et convient à l’industrie agroalimentaire, aux procédés chimiques ou aux applications avec eau déminéralisée. Le joint EPDM étend la résistance thermique jusqu’à +130 °C, ce qui permet à la vanne de convenir également aux réseaux d’eau chaude ou aux circuits avec légère présence de vapeur. La possibilité de montage dans n’importe quelle position facilite l’installation dans les espaces restreints.
Le corps de vanne, les composants internes, le siège, le noyau ainsi que les ressorts sont fabriqués en acier inoxydable. La bague de déphasage est en cuivre selon EN 12735-1. Le raccordement est fileté BSP (G3/4"), NPT sur demande. Le diamètre de passage est de 17 mm, le coefficient de débit Kv atteint 90 l/min. La bobine se raccorde via un connecteur 3 pôles DIN 46340 (DIN 43650), forme A selon ISO 4400 / EN 175301-803 pour câble de diamètre 6–8 mm. L’indice de protection est IP65, IP68 sur demande. La bobine de classe d’isolation H (180 °C) fonctionne en service continu ED 100 %.
Caractéristiques techniques (SS1000.04, G3/4", EPDM, NC) :
Pour la taille G3/4" (SS1000.04), la bobine prévue est celle de la série C40. Lors de la commande de la bobine, il est nécessaire de préciser la tension d’alimentation – les versions standard disponibles sont AC 220 V, AC 110 V, DC 24 V et DC 12 V. Le connecteur est un DIN 43650 Forme A pour câble de diamètre 6–8 mm. Une bobine avec signalisation LED ou connecteur PWM est disponible sur demande.
Une vanne assistée par servocommande (à commande indirecte avec ΔP nulle) s’ouvre grâce à la combinaison de la force électromagnétique de la bobine et de la pression du fluide. Contrairement aux vannes purement pilotées, elle ne nécessite pas de pression différentielle minimale – elle fonctionne donc aussi dans des systèmes sans surpression ou avec une pression de service nulle au démarrage. Il en résulte une ouverture et une fermeture fiables sur toute la plage de pression déclarée.
L’EPDM supporte une température du fluide jusqu’à +130 °C, contrairement au NBR qui est limité à +80 °C. L’EPDM est également plus résistant à l’eau chaude, à la vapeur, aux acides et aux solutions alcalines. Le NBR, en revanche, résiste mieux aux huiles minérales et aux hydrocarbures. Pour les réseaux d’eau chaude, l’eau déminéralisée ou les applications chimiques modérées, l’EPDM est le bon choix. Pour le fioul domestique ou les huiles minérales, le NBR ou le Viton sont plus adaptés.
La version standard SS1000 ne dispose pas de certification ATEX. Le fabricant propose toutefois une bobine ATEX (Exproof) en accessoire optionnel sur demande. Si vous installez la vanne dans un environnement présentant un risque d’explosion, contactez-nous avant de commander – nous fournirons la combinaison correcte entre le corps de vanne et la bobine ATEX.
Oui, le fabricant recommande explicitement l’installation d’un filtre en amont de la vanne. Les impuretés présentes dans le fluide peuvent endommager le siège ou le joint et provoquer des fuites ou des défauts d’ouverture. Pour le G3/4", nous recommandons un filtre avec maille de 100–150 µm, monté immédiatement avant la vanne dans le sens de l’écoulement.
