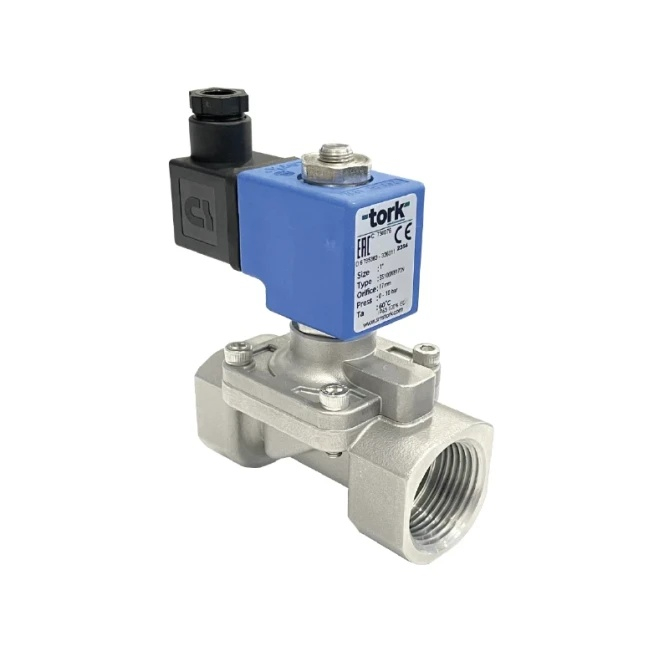

Électrovanne en acier inoxydable Tork T-GSZ104 G3/4" avec joint EPDM pour l’eau, l’air et les gaz inertes. Normalement fermée, ne nécessite pas de pression différentielle. Pression max. liquide 10 bar, fluide jusqu’à 130 °C, 24 V DC. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VDC |
| Diamètre nominal | DN 20 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | EPDM |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 3/4" |
| Température du fluide | -10...80 °C |
| Poids | 0.95 kg |
Tork T-GSZ104 est une électrovanne inox 2 voies de la série SS1000 avec raccord fileté G3/4", conçue pour des applications normalement fermées (NC) avec pression différentielle nulle. Le joint EPDM permet un fonctionnement avec des fluides jusqu’à 130 °C. La vanne est servo-assistée, elle ne nécessite donc aucune pression différentielle minimale à l’entrée pour s’ouvrir – elle fonctionne même à ΔP = 0 bar.
La vanne T-GSZ104 convient partout où il est nécessaire de réguler de manière fiable le débit d’eau, d’air, de gaz inertes ou d’huiles légères dans des tuyauteries en acier inoxydable. Les applications typiques comprennent les lignes industrielles de lavage et de rinçage, les installations agroalimentaires et pharmaceutiques exigeant des matériaux résistants à la corrosion, les systèmes de refroidissement et de conditionnement d’air, les stations de traitement des eaux usées, les équipements de laboratoire et d’analyse ou encore les réseaux vapeur avec condensats. Grâce à son indice de protection IP65, la vanne supporte sans problème les environnements de service humides.
Le corps de vanne ainsi que toutes les pièces internes (siège, tube d’induit, ressorts) sont en acier inoxydable. La bague de déphasage est en cuivre selon EN 12735-1. Le joint standard NBR peut être remplacé par de l’EPDM (jusqu’à 130 °C) ou du Viton (jusqu’à 160 °C) selon la nature du fluide. La bobine de classe d’isolation H (180 °C) fonctionne en service continu (ED 100 %) et est encapsulée dans de la fibre de verre. Le raccordement électrique est assuré par un connecteur standard DIN 43650 / ISO 4400 Form A pour câble de diamètre 6–8 mm. La vanne peut être montée dans n’importe quelle position.
Caractéristiques techniques (SS1000.04 – G3/4") :
NC (Normally Closed – normalement fermée) signifie que la vanne est fermée hors tension et que l’écoulement du fluide est interrompu. Lorsqu’une tension de 24 V DC est appliquée, la bobine s’active, l’induit se soulève et la vanne s’ouvre. Cette version est choisie lorsqu’il est plus sûr de ne pas laisser passer le fluide en cas de coupure d’alimentation – par exemple pour des fermetures de sécurité ou à l’entrée des machines.
Oui. Il s’agit d’une vanne servo-assistée avec piston auxiliaire, qui permet l’ouverture même en l’absence de pression différentielle. Contrairement aux vannes purement pilotées, ce type peut donc fonctionner également dans des systèmes gravitaires, des réservoirs ou avec une très faible pression d’entrée. La pression minimale d’entrée nécessaire au fonctionnement est de 0 bar.
Les vannes servo-assistées utilisent de petits orifices calibrés dans le piston auxiliaire. Les impuretés mécaniques présentes dans le fluide peuvent obstruer ces orifices et provoquer un défaut d’ouverture ou de fermeture de la vanne. Le fabricant recommande donc d’installer en amont de la vanne un filtre à tamis – généralement avec une maille de 100 à 200 µm. Pour l’eau, on utilise le plus souvent des filtres à tamis filetés correspondant au diamètre nominal.
La vanne peut être installée dans n’importe quelle position de montage – horizontalement, verticalement ou en biais – sans incidence sur son fonctionnement. La seule condition est que la bobine soit orientée verticalement (vers le haut), ce qui est automatiquement respecté lors d’une installation classique sur une tuyauterie horizontale. Cette flexibilité facilite l’intégration dans des espaces restreints.
Oui. L’indice de protection standard de la bobine est IP65. Une version IP68 est disponible sur demande pour les applications avec possibilité d’immersion temporaire. Pour les environnements présentant un risque d’explosion (ATEX / exproof), le fabricant propose une bobine spéciale – cette variante doit être spécifiée lors de la commande. Une bobine bistable (latching) de la série C62 est également disponible sur demande pour une alimentation 12–24 V DC / 10 W ; elle maintient la vanne ouverte sans consommation d’énergie permanente.
