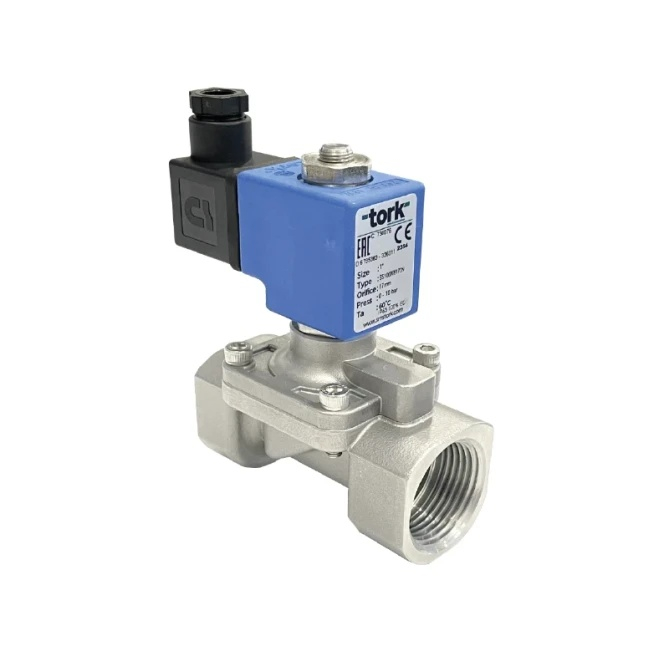

Électrovanne en acier inoxydable Tork SS1000 G3/4" (NF, EPDM, 24 V AC) pour l’eau, l’air et les gaz. Fonctionne à partir d’une pression différentielle nulle. Pression max. 10 bar, joint EPDM jusqu’à +130 °C, indice de protection IP65. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VCA |
| Diamètre nominal | DN 20 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | EPDM |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 3/4" |
| Température du fluide | -10...80 °C |
| Poids | 0.95 kg |
L’électrovanne inox Tork SS1000 G3/4" est une électrovanne 2 voies à fonction normalement fermée (NC) avec commande assistée par servomécanisme. La vanne est entièrement réalisée en acier inoxydable, alimentée en 24 V AC, et fonctionne à partir d’une pression différentielle nulle – elle ne dépend donc pas de la pression du fluide pour s’ouvrir. Conçue pour l’eau, l’air, les gaz inertes et les huiles légères.
La vanne SS1000 trouve sa place partout où il est nécessaire d’ouvrir ou de fermer de manière fiable des conduites transportant de l’eau, de l’air, des gaz inertes ou des huiles légères, dans des environnements industriels et technologiques. Grâce au joint EPDM (résistance jusqu’à +130 °C), elle convient aux systèmes d’eau chaude ou d’eau de process, à l’industrie agroalimentaire, à la chimie ou à toute application où le matériau du corps et du siège doit résister à la corrosion. Le raccord fileté G3/4" BSP la destine aux réseaux de tuyauterie industriels standard.
Le corps ainsi que les parties internes de la vanne sont fabriqués en acier inoxydable. Le siège, le tube de noyau et les ressorts sont également en inox – la vanne ne présente ainsi aucun point sensible à la corrosion dans le canal d’écoulement. Le joint EPDM permet un fonctionnement avec une température du fluide de –10 à +130 °C ; sur demande, des versions avec NBR (jusqu’à +80 °C) ou Viton (jusqu’à +160 °C) sont disponibles. La bobine répond à la classe d’isolation H (180 °C) selon IEC 85, avec un service continu (ED 100 %). Le raccordement électrique s’effectue via un connecteur standard DIN 43650 (ISO 4400, Form A) pour câble Ø 6–8 mm. L’indice de protection IP65 est standard ; IP68 sur demande. La bobine peut également être fournie sur demande en version ATEX (antidéflagrante) ou en version à impulsion (C62, 12–24 V DC).
Caractéristiques techniques – SS1000.04 (G3/4", NC, EPDM, 24 V AC) :
Non. La vanne SS1000 est assistée par servomécanisme et fonctionne à partir d’une pression différentielle nulle (ΔP = 0). L’ouverture ne dépend pas de la différence de pression – la vanne fonctionne de manière fiable même en cas de pression nulle ou très faible dans la tuyauterie.
La version avec joint EPDM est conçue pour l’eau (y compris chaude), l’air, les gaz inertes et les huiles légères. L’EPDM résiste à des températures de fluide de –10 à +130 °C, ce qui permet d’utiliser la vanne également dans des circuits de process avec eau chaude ou vapeur basse pression. En revanche, elle ne convient pas aux huiles minérales, aux carburants hydrocarbonés ni aux solvants puissants – pour ces applications, les versions avec NBR ou Viton sont prévues.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur son fonctionnement. Le fabricant exige toutefois que la bobine soit orientée verticalement (axe de la bobine vertical) – cette condition s’applique sans exception.
Le raccordement électrique est assuré par un connecteur standard DIN 43650 (ISO 4400, Form A) pour câble de diamètre 6–8 mm. L’alimentation est de 24 V AC pour une puissance absorbée de 48 VA, avec un service continu (ED 100 %). Sur demande, un connecteur avec indication LED ou une fiche PWM est disponible. Le fabricant recommande d’utiliser la vanne toujours avec un filtre à l’entrée de la tuyauterie – les impuretés présentes dans le fluide peuvent compromettre l’étanchéité du siège.
L’indice de protection standard de la bobine est IP65. Sur demande, une version IP68 pour immersion permanente est disponible. Pour une utilisation en atmosphère explosive, la bobine peut être fournie en version ATEX (antidéflagrante) – cette variante doit être spécifiée lors de la commande. Une bobine à impulsion (bistable) de la série C62 est également disponible pour une alimentation 12–24 V DC avec une puissance de 10 W.
