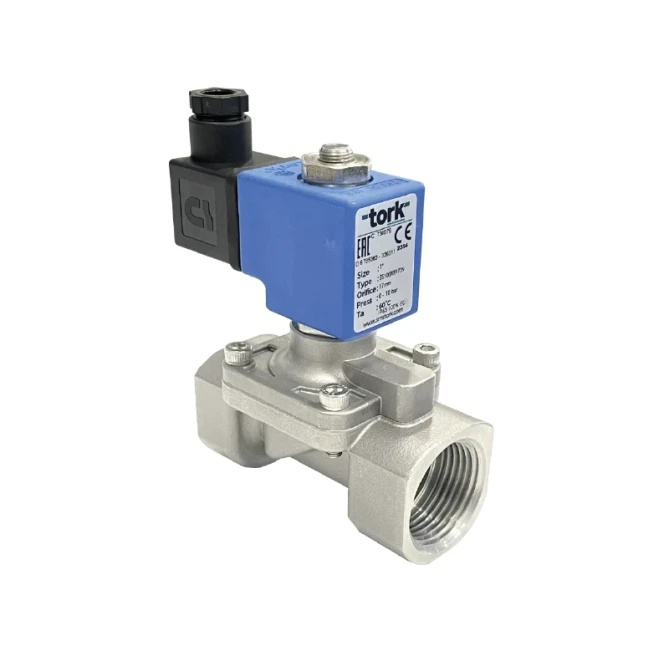

Électrovanne en acier inoxydable Tork T-GSZ103 G1/2" avec joint EPDM pour l’eau, l’air et les gaz. Normalement fermée, 2/2 voies, ΔP=0. Alimentation 12 V DC, pression max. 10 bar, température du fluide jusqu’à 130 °C. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 12VCC |
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | EPDM |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...80 °C |
| Poids | 0.00 kg |
Tork T-GSZ103 est une électrovanne 2 voies en acier inoxydable de la série SS1000, avec raccordement G 1/2". La vanne est normalement fermée (NC) et fonctionne selon le principe d’une commande assistée par servomécanisme, sans exigence de pression différentielle – elle s’ouvre même à pression nulle du fluide. Le joint EPDM permet un fonctionnement avec des fluides jusqu’à 130 °C, et le corps ainsi que les composants internes sont entièrement en inox.
La vanne est conçue pour la commande automatique du débit d’eau, d’air, de gaz inertes et d’huiles légères dans les réseaux industriels, les installations agroalimentaires et chimiques, ou partout où le fluide entre en contact avec la robinetterie. La version inox est particulièrement appréciée pour le travail avec de l’eau déminéralisée, du condensat ou des liquides à corrosivité plus élevée. Le joint EPDM élargit le champ d’application à l’eau chaude et à la vapeur basse pression – par exemple dans les circuits solaires, les lignes de lavage industrielles ou les installations agroalimentaires, où aucune contamination par le zinc ni par d’autres métaux provenant du corps de la vanne ne doit se produire.
Le corps de la vanne, les composants internes, le siège, le tube du noyau ainsi que les ressorts sont en acier inoxydable ; la bague de déphasage est en cuivre selon EN 12735-1. La bobine de classe d’isolation H (180 °C), avec imprégnation en fibres de verre, est conçue pour un service continu ED 100 % et répond à l’indice de protection IP65. Le raccordement électrique est assuré par un connecteur standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. La vanne peut être installée dans n’importe quelle position, à condition que la bobine soit orientée verticalement. Une version ATEX, une bobine de maintien (C62, 12–24 V DC, 10 W) ou un connecteur avec signalisation LED et embase PWM sont disponibles sur demande.
Caractéristiques techniques :
La conception assistée par servomécanisme de la SS1000 permet l’ouverture de la vanne même en l’absence de pression différentielle entre l’entrée et la sortie. C’est un avantage dans les applications où il n’est pas possible de garantir une surpression permanente à l’entrée – par exemple lors du démarrage du système, avec des réservoirs alimentés par gravité ou en cas d’écoulement inverse. Les vannes classiques à commande pilotée restent fermées dans une telle situation.
La vanne est conçue pour les liquides non agressifs (eau, huile légère) et les fluides gazeux (air, gaz inertes). Le corps et les composants internes en inox élargissent la compatibilité par rapport aux versions en laiton – la vanne peut être utilisée avec de l’eau déminéralisée, du condensat ou des liquides à faible corrosivité. Le joint EPDM supporte des températures de fluide jusqu’à 130 °C ; pour des substances plus agressives, une version avec joint VITON est disponible (jusqu’à 160 °C). La vanne ne fonctionne pas de manière fiable avec un fluide dont la viscosité dépasse 5 °E (~37 cSt).
Le corps de la vanne peut être installé dans n’importe quelle position – horizontalement comme verticalement. La seule condition est que la bobine soit orientée verticalement (vers le haut ou latéralement), et non vers le bas. Cette restriction est courante pour les électrovannes à bobine et le fabricant l’indique explicitement dans la fiche technique.
La vanne utilise un connecteur standard 3 pôles DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. Il s’agit du standard industriel le plus répandu – les connecteurs sont facilement disponibles et compatibles avec la majorité des installations électriques industrielles. Une version avec connecteur à LED d’indication d’état ou embase PWM est disponible sur demande.
Oui, le fabricant indique explicitement dans la fiche technique que les vannes de la série SS1000 doivent être utilisées avec un filtre. Les impuretés présentes dans le fluide peuvent endommager le siège ou bloquer le noyau et réduire la durée de vie de la vanne. Un filtre à tamis standard (filtre en Y ou filtre à panier) installé en amont de l’entrée de la vanne suffit comme protection.
