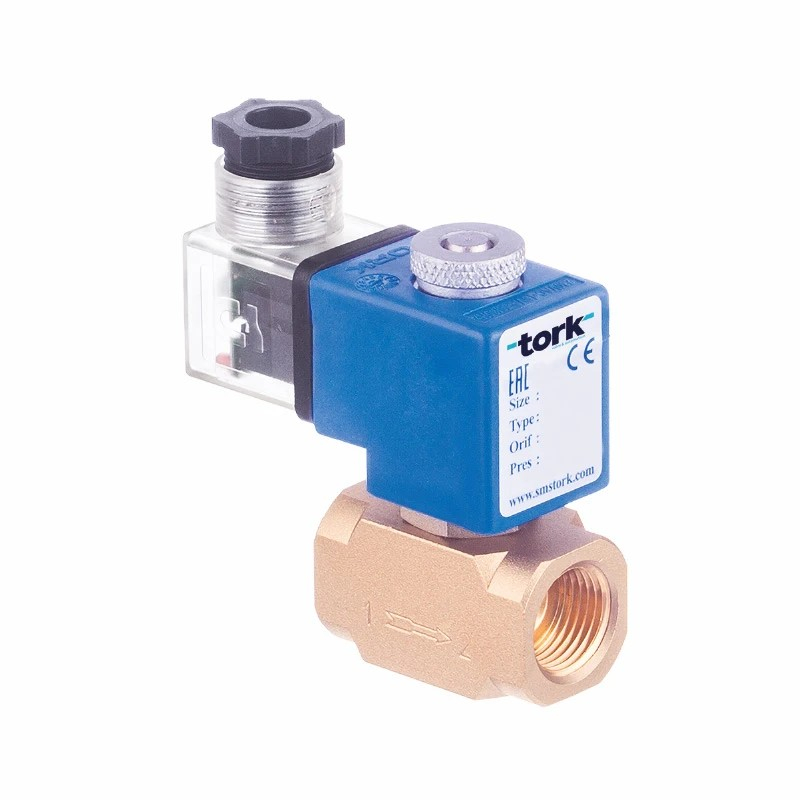

Name: Électrovanne cryogénique Tork T-CRYO101 1/4" sans bobine (S9610.01.030T)
Brand: TORK
Price: 91.69 EUR
Availability: OutOfStock

Paramètres et catalogues

Fonction	Fermé sans tension
Indice de protection IP	IP 65
Joint	PTFE
Médium	Oxygène liquide, Gaz cryogénique et réfrigérant, Azote liquide, Argon liquide
Plage de pression	0...16 bar
Taille de raccordement	1/4"
Température	-190...90 °C
Type de raccordement	Filetage intérieur
Poids	0.40 kg

Tork T-CRYO101 (S9610.01.030T) est une électrovanne cryogénique à commande directe G1/4" avec corps en laiton et composants internes en acier inoxydable. Elle sert à l’ouverture et à la fermeture des circuits de distribution de gaz liquéfiés – azote liquide, argon et oxygène – dans des installations fonctionnant à des températures extrêmement basses.

Où utiliser ce produit

La vanne est conçue pour les fluides cryogéniques et frigorifiques dans les réseaux de tuyauterie des stations GNL, des stations de remplissage de gaz techniques ainsi que des équipements de laboratoire ou industriels utilisant de l’azote liquide, de l’argon ou de l’oxygène. Le corps monobloc fabriqué par moulage de précision améliore la résistance aux fuites à des températures extrêmement basses. Grâce à la commande directe (ΔP = 0), elle fonctionne de manière fiable même sans différence de pression entre l’entrée et la sortie.

Électrovanne cryogénique Tork S9610.01.030T

Configuration d’usine :

Exécution : 2/2 voies, normalement fermée, à commande directe (ΔP = 0)
Raccordement : G1/4" (filetage femelle BSP, NPT sur demande)
Coefficient de débit Kv : 4,6 l/min
Plage de pression : 0–16 bar
Température du fluide : −196 °C à +90 °C
Température ambiante : max. +50 °C
Poids : 0,67 kg

Tension de la bobine : AC 12/24/48/110/230 V, DC 12/24/48/110 V
- Tolérance de tension : AC −15 %/+10 %, DC −5 %/+10 %
Indice de protection : IP68
Temps de réponse : ouverture et fermeture 30–40 ms
Classe d’isolation de la bobine : classe H (180 °C), 100 % ED (service continu)

Questions fréquentes

Dans quel matériau la vanne est-elle fabriquée et pour quel fluide est-elle adaptée ?

Le corps de la vanne est en laiton, les composants internes et les sièges sont en acier inoxydable, et l’étanchéité est en PTFE (téflon graphité). Cette exécution est destinée à l’azote liquide, à l’argon et à l’oxygène.

La vanne a-t-elle besoin d’une différence de pression minimale pour fonctionner de manière fiable ?

Non. Il s’agit d’une vanne à commande directe avec une valeur ΔP = 0, elle fonctionne donc de manière fiable même sans différence de pression entre l’entrée et la sortie, contrairement aux vannes à commande assistée.

Quelles tensions de bobine sont disponibles et peut-on en commander d’autres ?

Les bobines AC 12, 24, 48, 110 et 230 V ainsi que DC 12, 24, 48 et 110 V sont disponibles en standard. D’autres tensions peuvent également être commandées sur demande, y compris des versions pour atmosphères explosibles (ATEX).

À quelle vitesse la vanne réagit-elle à l’enclenchement et à la coupure ?

Le temps d’ouverture comme de fermeture est de 30–40 ms. La vanne est dimensionnée pour un service continu (100 % ED) avec une bobine de classe d’isolation H (180 °C).
