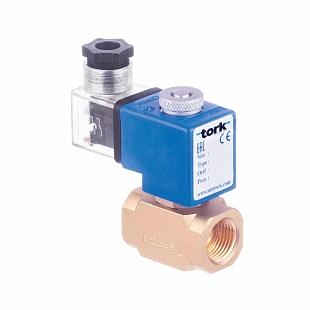

Électrovanne cryogénique Tork T-CRYO101 1/4" 24 VAC (S9610.01.030T) pour le contrôle du débit d’azote liquide, d’argon et d’oxygène. Normalement fermée, vanne 2/2 à action directe avec joint d’étanchéité PTFE, température de service de –196 °C à +90 °C, pression 4 bar. Max. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 8 |
| Fonction | Fermé sans tension |
| Médium | Gaz |
| Plage de pression | 0...16 bar |
| Taille de raccordement | 1/4" |
| Température | -190...90 °C |
| Poids | 0.40 kg |
Tork S9610.01.030T est une électrovanne cryogénique destinée au contrôle du débit de fluides cryogéniques liquides – azote liquide, argon et oxygène. Il s’agit d’une vanne 2/2 voies à action directe, en version normalement fermée (NC), qui ne nécessite aucune pression différentielle minimale (ΔP = 0). La vanne est conçue pour des applications industrielles avec des températures de fluide extrêmement basses, jusqu’à –196 °C.
La vanne S9610.01.030T trouve sa place partout où il est nécessaire de réguler automatiquement le débit de liquides cryogéniques : stations de remplissage d’azote liquide et d’argon, laboratoires et centres de recherche utilisant de l’azote liquide, installations médicales et pharmaceutiques travaillant avec de l’oxygène liquide ou de l’azote, ainsi que systèmes industriels de stockage et de distribution de gaz techniques en phase liquide. Grâce au filetage BSP G1/4" et à ses dimensions compactes, la vanne s’intègre facilement dans les réseaux de tuyauterie existants.
Le corps de la vanne est en laiton, tandis que les pièces internes mobiles, le siège, le tube de noyau et les ressorts sont en acier inoxydable – des matériaux résistants à la fragilisation aux températures cryogéniques. L’étanchéité est réalisée en PTFE (téflon graphité), qui conserve sa souplesse même à –196 °C. La version « Short Tube, Flat Sealing » est conçue pour minimiser l’apport de chaleur de la bobine vers le fluide cryogénique. La bobine de classe d’isolation H (180 °C), avec imprégnation en fibre de verre polyester, est dimensionnée pour un fonctionnement continu (ED 100 %) et offre un indice de protection IP68.
Caractéristiques techniques (S9610.01.030T) :
La vanne est dimensionnée pour l’azote liquide (–194 °C), l’argon liquide (–184 °C) et l’oxygène liquide (–181 °C). La plage de température du fluide est de –196 °C à +90 °C.
Non. La vanne est à action directe (Direct Acting) avec une pression différentielle minimale ΔP = 0, elle s’ouvre donc même en l’absence de différence de pression. Elle peut fonctionner dans une plage de 0 à 16 bar.
La version standard S9610.01.030T n’est pas certifiée ATEX. Le fabricant propose sur demande une version avec bobine Ex (antidéflagrante) – lors de la commande, il convient de préciser l’exigence d’une bobine ATEX.
La série S9610 possède un tube de noyau court (Short Tube) et est plus compacte – la longueur totale avec filetage G1/4" est de 80,5 mm. La série S9710 dispose d’un tube de noyau allongé (Long Tube, longueur 163 mm), qui isole davantage la bobine du fluide cryogénique et réduit l’apport thermique au liquide. La S9710 est choisie lorsque la minimisation de l’évaporation du fluide est critique ou lorsque la configuration de l’installation exige un plus grand éloignement de la bobine par rapport à la tuyauterie.
Oui. Les alimentations standard disponibles sont en AC 12 V, 24 V, 48 V, 110 V et 230 V (15 VA) ainsi qu’en DC 12 V, 24 V, 48 V et 110 V (18 W). La tension est spécifiée lors de la commande en tant que suffixe de la référence. D’autres variantes de tension sont également possibles sur demande.
