La vanne thermostatique trois voies Danfoss TVM-H DN 25 maintient automatiquement la température réglée dans une plage de 30 à 70 °C sans alimentation électrique – adaptée aux chauffe-eau à accumulation pour ECS, aux chaudières, au chauffage par le sol ainsi qu’au chauffage jusqu’à 200 m². Plus d'informations
Ce produit n'est plus disponible, car il a été remplacé par un nouveau modèle.
Voir le nouveau modèle| Débit | 2,6 m3/h |
| Diamètre nominal | DN 25 |
| Taille de raccordement | 1 1/4" |
| Température d'ouverture | 30...70 °C |
| Type de raccordement | Filetage extérieur |
| Poids | 0.77 kg |

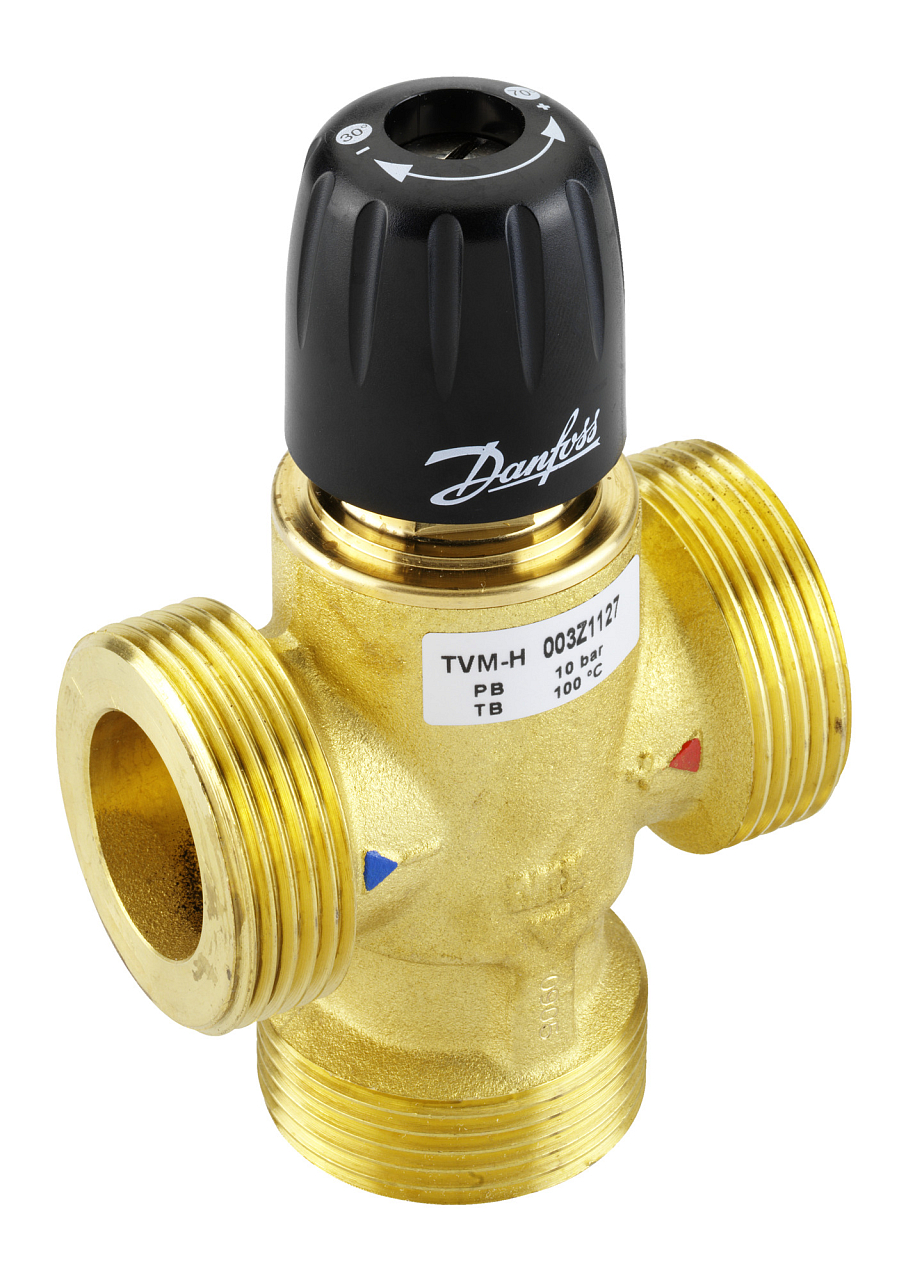

Danfoss TVM-H DN 25 (003Z1127) est une vanne mélangeuse thermostatique 3 voies destinée à la régulation de la température de l’eau dans les systèmes de production d’ECS par ballon, à la protection des chaudières ainsi qu’aux systèmes de chauffage par le sol. Sans alimentation électrique, elle mélange automatiquement l’eau chaude et l’eau froide et maintient la température de sortie réglée dans une plage de 30 à 70 °C avec une précision de ±3 °C. La cartouche thermostatique avec ressort de rappel garantit une régulation fiable pendant toute la durée de fonctionnement – et en cas d’usure, elle peut être remplacée directement sur la vanne installée, sans démontage du corps.
La vanne TVM-H DN 25 trouve son application dans trois scénarios typiques. Lors de la préparation d’eau chaude sanitaire à partir d’un chauffe-eau à accumulation, elle abaisse l’eau surchauffée à une température de sortie sûre et protège les utilisateurs contre les brûlures. En chaufferie, elle est utilisée pour le mélange de l’eau de retour – en réinjectant le retour dans le départ, elle maintient la température au-dessus du point de rosée et empêche la condensation sur l’échangeur de la chaudière. Dans le troisième scénario typique, elle régule la température de l’eau de chauffage dans les systèmes de plancher chauffant : la version DN 25 convient pour une surface allant jusqu’à 200 m².
La cartouche thermostatique TVM-H est conçue pour pouvoir être remplacée directement sur la vanne installée, sans qu’il soit nécessaire de démonter le corps de la tuyauterie. Après des années de fonctionnement, il suffit de remplacer uniquement la cartouche (code de commande 003Z1132) – sans interruption de l’ensemble du système. Le corps de la vanne est fabriqué en laiton résistant à la dézincification (DZR) avec une surface polie dans la zone fonctionnelle, et les joints sont en EPDM. Un traitement de surface spécial résistant aux dépôts de calcaire contribue à la longue durée de vie de la robinetterie.
Caractéristiques techniques :
Non. La vanne fonctionne uniquement selon un principe thermostatique – la cartouche avec ressort de rappel réagit mécaniquement à la température de l’eau et régule le mélange de l’eau chaude et de l’eau froide sans aucune énergie électrique. Aucun signal de commande ni alimentation n’est nécessaire.
Le coefficient de débit kVs est de 3,0 m³/h sans clapet anti-retour, ou de 2,6 m³/h avec le clapet anti-retour DN 25 optionnel (003Z1131). Pour une différence de pression Δp = 1,5 bar, la vanne laisse passer 61 l/min en sortie mélangée.
Le clapet anti-retour n’est pas inclus dans la version de base 003Z1127. Un clapet anti-retour DN 25 est disponible en accessoire (code 003Z1131, max. 10 bar / 95 °C). Son montage est recommandé là où il existe un risque de contre-pression du côté de l’eau chaude vers le réseau d’eau froide.
Dans des conditions de fonctionnement standard, la température de sortie présente un écart de ±3 °C par rapport à la valeur réglée. La stabilité dépend de la pression et de la température aux entrées. Le différentiel de pression constant recommandé entre l’entrée d’eau chaude et l’entrée d’eau froide est de 2 bar ; le rapport maximal admissible des pertes de charge entre les entrées est de 10:1.
Oui. La vanne dispose d’un mécanisme de verrouillage du préréglage (locking the presetting). Cette fonction est particulièrement adaptée aux installations publiques ou résidentielles, où une température de protection fixe est souhaitée sans possibilité d’intervention de l’utilisateur.
