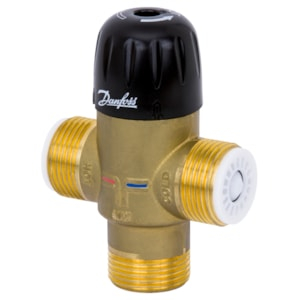

Danfoss TVM-W DN 25 est une vanne mélangeuse thermostatique pour les réseaux d’eau chaude sanitaire. Elle maintient la température réglée et, en cas de coupure d’eau froide, ferme immédiatement le débit. Plage de réglage 35–70 °C, pression max. 10 bar. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 3,3 m3/h |
| Diamètre nominal | DN 25 |
| Pression | PN 10 |
| Température | 35...70 °C |
| Poids | 0.50 kg |
Danfoss TVM-W DN 25 est une vanne mélangeuse thermostatique automatique conçue pour les réseaux d’eau chaude sanitaire. Elle mélange l’eau chaude et l’eau froide alimentées et maintient en sortie la température réglée avec une précision de ±3 °C. La vanne est préréglée en usine à 50 °C, la plage de réglage manuel est de 35 à 70 °C et le raccordement est réalisé par filetage mâle G 1¼".
La vanne est destinée à être installée dans les réseaux d’eau chaude sanitaire partout où la protection des utilisateurs contre les brûlures est essentielle. Les lieux d’utilisation typiques sont les immeubles d’habitation, les hôtels, les hôpitaux, les écoles et autres établissements publics. Elle convient aux points de puisage individuels – baignoires, douches, lavabos et bidets – ou à de petits groupes de points de puisage. Grâce à son corps en laiton CW626N à faible teneur en plomb, la vanne répond aux exigences de la directive européenne relative à l’eau potable et peut être installée directement dans les réseaux d’eau potable.
En cas de coupure de l’alimentation en eau froide, la vanne TVM-W ferme automatiquement et rapidement le débit, empêchant ainsi l’écoulement d’eau chaude non refroidie et réduisant le risque de brûlure. Cette fonction est particulièrement importante dans les hôpitaux, les écoles ou les maisons de retraite. Le stockage de l’eau à haute température dans le ballon empêche en même temps la prolifération de la bactérie Legionella, tandis que la vanne TVM-W garantit que l’eau aux points de puisage est mélangée à une température de sécurité réglée.
Caractéristiques techniques et réglage d’usine :
En usine, la vanne est réglée à 50 °C. La température peut être réglée manuellement dans une plage de 35 à 70 °C en tournant la tête thermostatique après son déverrouillage. Le réglage peut être verrouillé, ce qui est utile par exemple dans les installations hospitalières ou scolaires, où une modification non autorisée de la température pourrait compromettre la sécurité des utilisateurs.
Dans les systèmes avec circulation forcée et partout où la pression de l’eau chaude peut dépasser celle de l’eau froide, l’installation de clapets anti-retour sur les deux alimentations est obligatoire. Pour le DN 25, des clapets anti-retour Danfoss d’origine sont disponibles sous la référence 003Z3138. Les clapets anti-retour sont inclus dans la valeur Kvs indiquée dans la fiche technique (3,30 m³/h avec clapet anti-retour).
Oui. Le corps de la vanne est fabriqué en laiton CW626N à faible teneur en plomb, conforme aux nouvelles exigences de la directive européenne relative à l’eau potable. La vanne est accompagnée d’une déclaration du fabricant Danfoss ainsi que des certifications PED (équipements sous pression) et EU RoHS.
Pour le bon fonctionnement de la fonction de sécurité et des performances optimales, Danfoss recommande que la température d’alimentation en eau chaude soit au moins supérieure de 10 °C à la température de sortie réglée – par exemple, pour une sortie réglée à 50 °C, l’alimentation en eau chaude devrait être d’au moins 60 °C. La température de l’eau froide à l’entrée ne devrait pas non plus dépasser 15 °C, faute de quoi la stabilité de température diminue.
La vanne TVM-W peut être installée sur une colonne montante ou dans les réseaux, dans n’importe quelle position – le montage n’est limité ni à une orientation horizontale ni à une orientation verticale. Le schéma recommandé est une installation centrale avec boucle de circulation d’eau chaude, comme illustré dans la fiche technique Danfoss.
