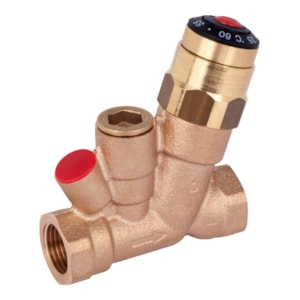

La Danfoss MTCV version A DN 20 est une vanne de circulation thermostatique destinée à l’équilibrage thermique des réseaux d’ECS. Elle régule directement le débit dans la conduite de circulation dans une plage de 35 à 60 °C, kVS 1,8 m³/h, PN 10. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,8 m3/h |
| Diamètre nominal | DN 20 |
| Pression | PN 10 |
| Taille de raccordement | Rp 3/4" |
| Température | 35...60°C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.63 kg |
Danfoss MTCV Version A DN 20 est une vanne de circulation thermostatique multifonction pour les réseaux d’eau chaude sanitaire (ECS) dans les bâtiments. Elle équilibre directement le débit dans la tuyauterie de circulation et maintient la température réglée dans une plage de 35 à 60 °C sans alimentation électrique. Le corps en laiton à faible teneur en plomb répond aux exigences de la directive européenne relative à l’eau potable.
La vanne est conçue pour l’équilibrage des réseaux de circulation d’eau chaude sanitaire dans les immeubles résidentiels, les hôtels, les établissements de santé et les écoles – partout où un même circuit de circulation alimente plusieurs colonnes montantes. Sans équilibrage correct, certaines colonnes sont traversées par un débit d’eau excessif, tandis que dans d’autres la température descend en dessous du seuil hygiénique acceptable. Le MTCV corrige automatiquement ce déséquilibre, sans actionneur électrique et sans intervention de l’exploitant.
La version A de base fonctionne de manière thermostatique dans une plage de 35 à 60 °C. L’élément thermostatique est placé directement dans le clapet de la vanne et un joint spécial le protège du contact direct avec l’eau, ce qui prolonge sa durée de vie et préserve la précision de régulation. La version A peut à tout moment, même en service et sous pression, être complétée par un module de désinfection thermostatique (Version B), qui déclenche une désinfection thermique à des températures supérieures à 65 °C comme protection contre les légionelles. En option, la vanne peut être étendue à un processus de désinfection à commande électronique avec actionneur thermoélectrique TWA et sonde PT1000 (Version C), piloté par le régulateur CCR-2, permettant le raccordement à une GTB ou à un régulateur de chauffage centralisé.
Caractéristiques techniques et réglage d’usine :
Non. Le MTCV Version A est une vanne thermostatique à action directe qui fonctionne sans alimentation électrique. L’élément thermostatique dans le clapet réagit à la température de l’eau qui circule : lorsque la température dépasse la valeur réglée, il se dilate et limite le débit ; lorsque la température baisse, la vanne s’ouvre et augmente le débit. Une alimentation électrique n’est nécessaire que pour la Version C avec actionneur thermoélectrique TWA et régulateur CCR-2.
Le réglage s’effectue après retrait du capuchon plastique (en le soulevant avec un tournevis inséré dans l’ouverture de la tête) puis en tournant la vis de réglage à l’aide d’une clé Allen de 2,5 mm. Le réglage d’usine est de 50 °C. La valeur correcte de réglage doit être supérieure de quelques degrés à la température souhaitée au dernier point de puisage de la colonne montante – cela permet de compenser les pertes thermiques dans la tuyauterie de circulation entre le point de puisage et la vanne. Nous recommandons de vérifier la valeur réglée à l’aide d’un thermomètre.
Oui. Le corps est fabriqué en laiton Rg5 à faible teneur en plomb, conforme aux exigences de la directive européenne relative à l’eau potable en vigueur depuis décembre 2013. Les parties en contact avec l’eau sont en laiton Rg5, en alliage Cuphin CW724R, en acier inoxydable et en joints EPDM. Vérifiez la certification en vigueur pour le projet concerné (par exemple DVGW) dans la documentation produit actuelle fournie par le fabricant.
Oui. La version A peut à tout moment – même après une longue période de fonctionnement – être équipée d’un module de désinfection thermostatique (Version B, réf. 003Z2021) sans arrêt du système et sous pression de service normale. Après son installation, la vanne déclenche automatiquement une désinfection thermique à une température supérieure à 65 °C et interrompt le débit via le by-pass de désinfection au-delà de 75 °C, protégeant ainsi l’installation contre la corrosion et le risque de brûlure. Pour une désinfection entièrement pilotée électroniquement avec surveillance de la température et raccordement à une GTB, il existe la Version C avec actionneur TWA et régulateur CCR-2.
Pour le DN 20, des raccords union avec vanne d’arrêt à boisseau sphérique G 3/4" × Rp 3/4" (réf. 003Z1028) sont disponibles, ainsi que des raccords à braser Cu 22 mm (003Z1039) ou Cu 28 mm (003Z1040). En option, il est possible d’ajouter un thermomètre avec adaptateur (003Z1023) pour un contrôle continu de la température sur site. Pour le montage, une clé Allen de 5 mm est nécessaire (raccord union avec vanne à boisseau sphérique) ainsi qu’une clé Allen de 2,5 mm (réglage de la température sur la vanne).
