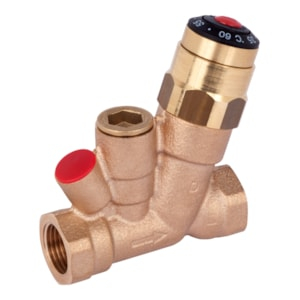

La MTCV Danfoss est une vanne de circulation thermostatique destinée à l’équilibrage des réseaux d’eau chaude. Elle maintient automatiquement la température réglée dans chaque colonne montante (35–60 °C) et limite le débit de recirculation inutile. DN 15, kVS 1,5 m³/h, PN 10. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,5 m3/h |
| Diamètre nominal | DN 15 |
| Pression | PN 10 |
| Taille de raccordement | Rp 3/4" |
| Température | 35...60°C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.57 kg |
Danfoss MTCV – version A, DN 15 est une vanne d’équilibrage thermostatique multifonction pour les réseaux de bouclage d’eau chaude sanitaire. Elle maintient automatiquement la température réglée dans chaque colonne montante et limite automatiquement le débit au minimum nécessaire pour compenser les pertes thermiques, sans alimentation externe. La plage de réglage de la température est de 35 à 60 °C (réglage d’usine 50 °C) ; la version de base A peut être complétée de manière modulaire, même en service, par une fonction de désinfection thermique pour la protection contre la bactérie Legionella.
La MTCV est destinée aux réseaux domestiques de bouclage d’eau chaude sanitaire dans les immeubles d’habitation, hôtels, établissements de santé et écoles, partout où il est nécessaire de garantir une température suffisante à chaque point de puisage tout en minimisant la consommation d’énergie pour le chauffage et la recirculation. La vanne s’installe sur le retour de chaque colonne de circulation et remplace l’équilibrage manuel : elle compense automatiquement les déséquilibres de température entre les colonnes, qui conduisent en pratique à une surchauffe inutile de certaines et à un sous-refroidissement d’autres. Le sous-refroidissement d’une colonne en dessous d’environ 55 °C crée des conditions favorables à la prolifération de la bactérie Legionella ; en maintenant régulièrement la température réglée, la MTCV prévient ce risque.
La MTCV est une vanne thermostatique proportionnelle : l’élément thermostatique placé directement dans l’obturateur réagit aux variations de température de l’eau. Lorsque la température dépasse la valeur réglée, l’obturateur se rapproche du siège et le débit est étranglé ; si la température dépasse le réglage de 5 °C, le débit est complètement interrompu. Un joint spécial protège l’élément thermostatique du contact direct avec l’eau, ce qui prolonge sa durée de vie et garantit une régulation précise. La version A peut être complétée en pleine exploitation, sans arrêt de l’installation ni réduction de pression, par un thermomètre (003Z1023) ou par le module de désinfection thermostatique version B (003Z2021), ou encore par le module de désinfection à commande électronique version C (003Z1022) avec servomoteur TWA et sonde PT1000. Le corps de vanne est en alliage de bronze Rg5, les composants internes en alliage Cuphin sans plomb (CW724R) ; ces matériaux répondent aux exigences de la directive européenne sur l’eau potable en vigueur depuis décembre 2013. Les joints toriques sont en EPDM, les obturateurs et ressorts en acier inoxydable.
Paramètres techniques et réglage d’usine :
La température se règle après avoir retiré le capuchon plastique de la tête de réglage ; il suffit de le soulever à l’aide d’un tournevis inséré dans l’ouverture de la tête. La vis de réglage de la température se tourne ensuite avec une clé Allen de 2,5 mm de façon à ce que la température souhaitée sur l’échelle corresponde au point de référence. Le réglage d’usine est de 50 °C, avec une plage réglable de 35 à 60 °C. Le fabricant recommande de vérifier l’exactitude du réglage à l’aide d’un thermomètre au dernier point de puisage de la colonne concernée ; l’écart entre la température au point de puisage et la valeur réglée sur la MTCV correspond à la perte thermique de la section de tuyauterie entre le point de puisage et la vanne.
La MTCV est une vanne proportionnelle : le débit diminue progressivement en proportion du dépassement de la température par rapport à la valeur réglée. Si la température dépasse le réglage de 5 °C, le débit est complètement interrompu. Lorsque la température redescend en dessous de la valeur réglée, la vanne s’ouvre progressivement et le débit augmente. L’hystérésis de régulation est de 1,5 K. Un ressort de sécurité protège l’élément thermostatique contre tout endommagement, même en cas de surchauffe importante de l’eau au-delà de la température réglée.
Oui. La version de base A peut être complétée en pleine exploitation, sans arrêt de l’installation ni réduction de pression, par le module de désinfection thermostatique version B (003Z2021). Celui-ci déclenche automatiquement la désinfection thermique à des températures supérieures à 65 °C et ferme la circulation au-delà de 75 °C, protégeant ainsi le réseau contre la corrosion et les dépôts calcaires. Il est également possible d’installer le module de désinfection à commande électronique version C (003Z1022) avec actionneur thermoélectrique TWA et sonde PT1000 ; il permet de programmer la température et la durée de désinfection ainsi qu’un suivi continu de chaque colonne via le régulateur CCR2+ avec possibilité de raccordement à un BMS ou à un régulateur de chaufferie (RS 485).
La vanne MTCV version A (003Z4515) bénéficie des certifications PZH (institut d’hygiène polonais) et ACS (certification française pour les matériaux en contact avec l’eau potable). Les matériaux en contact avec l’eau, à savoir l’alliage de bronze Rg5 du corps et l’alliage Cuphin sans plomb (CW724R) des composants internes, répondent aux exigences de la directive européenne sur l’eau potable en vigueur depuis décembre 2013. Pour un projet concret en République tchèque, nous recommandons de demander à Danfoss République tchèque la déclaration de conformité à jour.
Une gamme complète d’accessoires est disponible pour la vanne : thermomètre avec adaptateur (003Z1023), doigt de gant pour sonde PT1000 ESMB (003Z1024), adaptateur pour actionneur thermoélectrique TWA (003Z1022), module de désinfection thermostatique – version B (003Z2021), actionneur TWA-NC 230 V (088H3112) ou 24 V (088H3110). Pour le raccordement à la tuyauterie, des raccords à braser sont disponibles pour Cu 15 mm (003Z1034), Cu 18 mm (003Z1035), ainsi que des raccords pour tubes PEX 15 mm (003Z1036) et 18 mm (003Z1037). Les embouts avec vanne d’arrêt à boisseau sphérique (Allen 5 mm) pour DN 15 sont disponibles en filetage G ½ × Rp ½ (003Z1027).
