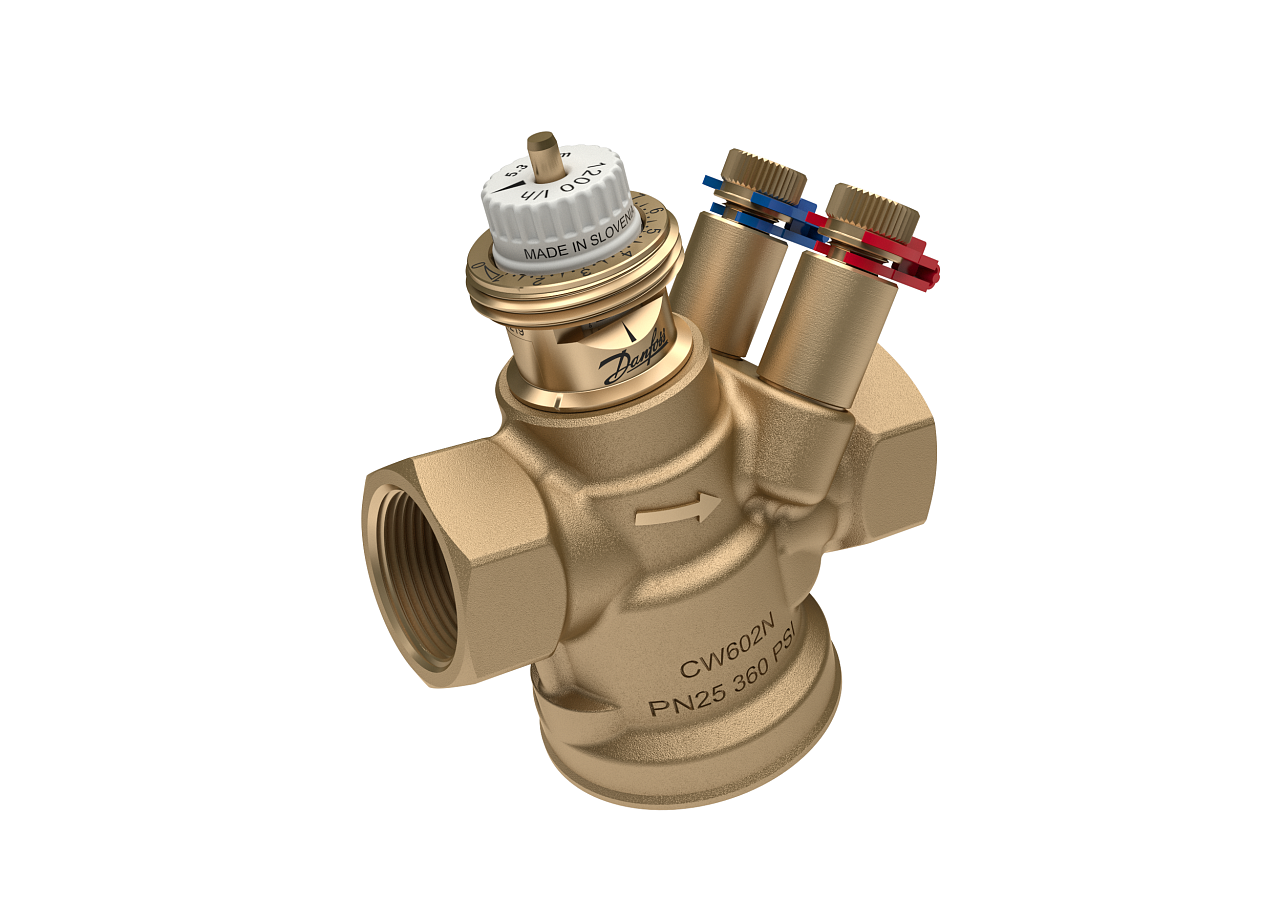

Vanne de réglage et de régulation indépendante de la pression AB-QM. DN 20, Q = 1100 l/h, filetage intérieur Rp 3/4. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1100 l/h |
| Taille de raccordement | DN 20 |
| Température du fluide | 95 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.74 kg |
La vanne AB-QM 4.0 est le modèle le plus avancé de la gamme de vannes de réglage et de régulation indépendantes de la pression AB-QM de la marque Danfoss. Le nouveau design des vannes est conçu pour répondre aux exigences élevées et aux besoins des systèmes de chauffage et de climatisation. Elle se distingue par une grande précision, une longue durée de vie et un excellent confort d'utilisation. La vanne sert à l'ajustement automatique, à la régulation du débit et de la pression, et au maintien d'une pression constante à l'intérieur de la vanne.
En combinaison avec un servomoteur Danfoss, elle permet une régulation précise du débit et offre un grand confort ainsi que des coûts d'exploitation globaux favorables. L'AB-QM 4.0 a été développé pour minimiser les coûts globaux. Son objectif est d'offrir une solution abordable pour les projets clients en tenant compte de la qualité et de la durabilité. Il est adapté aux bureaux, hôtels, hôpitaux et aux bâtiments où une régulation précise de la température est nécessaire, comme par exemple dans les laboratoires et instituts de recherche.
La vanne peut être réglée manuellement à l'aide d'une molette avec une échelle visible. Le réglage reste visible même après la connexion de l'actionneur, car il est visible non seulement par le haut, mais aussi de côté. L'échelle de 1 à 10 indique le réglage en pourcentage du débit de 10...100 % du débit. La vanne fonctionne également avec une fonction de limitation de course.
L'AB-QM 4.0 se distingue par une grande précision de mesure du débit. Des bouchons de test optionnels avec une distance standard de centre à centre des bouchons sont disponibles.
Contrairement aux anciens modèles, les AB-QM 4.0 sont conçus pour des pressions plus élevées PN 25 / 360 PSI. Ils permettent également de travailler avec une plus grande plage de régulation du débit. Chaque taille de vanne est désormais disponible en trois variantes de débit de conception. Vous pouvez choisir une vanne à faible débit (LF), normal et élevé (HF).
Le système avec AB-QM fonctionne en mode débit variable. La quantité d'eau nécessaire à chaque appareil est fournie en fonction des besoins du moment. Cela rend l'ensemble du système plus économique.
La vanne est désormais disponible en versions avec filetage interne ou externe. Ce produit est avec filetage externe. Les tailles des raccordements filetés vont de DN 15 à DN 32.
Le régulateur de pression interne intégré a été repensé pour l'AB-QM 4.0 et se vante désormais d'une friction réduite et d'une hystérésis plus faible. Les parties souples sont à nouveau fabriquées en polymère PPSU.
La vanne de régulation a grâce au régulateur intégré de pression différentielle toujours 100% d'autorité, garantissant ainsi une régulation stable. La conception compacte permet une installation même dans des espaces restreints. Par exemple, dans les unités de ventilo-convecteurs.
L'intérieur de la vanne est fabriqué en matériaux en laiton DZR, les parties souples sont en polymère PPSU. Cela réduit le risque d'entartrage et de décollement, ce qui pourrait entraîner l'encrassement de la vanne. La course de toutes les tailles de vanne est désormais de 4 mm pour toutes.
Le corps entier de la vanne est fabriqué en laiton DZR en une seule pièce. Le nouveau design permet un rinçage et un remplissage bidirectionnels. Cela permet de gagner du temps avant la mise en service.
Le système monté ne nécessite plus d'équilibrage grâce aux vannes AB-QM, éliminant ainsi les mesures progressives complexes et les corrections de réglage chronophages comme c'est le cas avec d'autres vannes.
