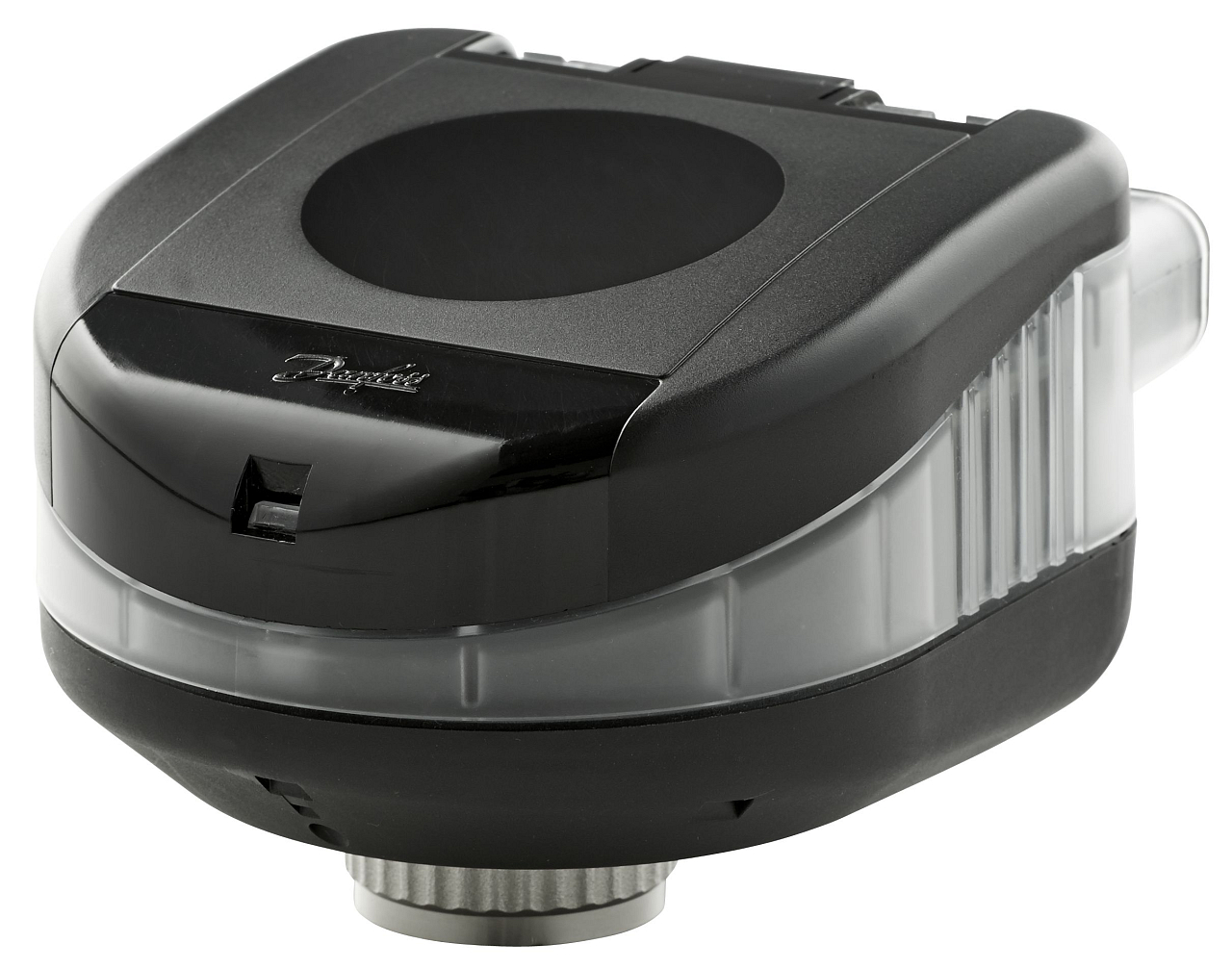

Le servomoteur numérique Danfoss NovoCon S se distingue par sa haute précision et fiabilité. Il est conçu pour le contrôle des vannes d'équilibrage Danfoss AB-QM avec des tailles de raccordement DN 10-32. Leur combinaison sert à réguler l'approvisionnement en eau de chauffage/refroidissement pour les unités FCU, poutres froides, unités à induction, petits réchauffeurs, refroidisseurs d'unités AHU et autres unités terminales de chauffage/refroidissement.

Grâce à son indicateur LED, qui utilise trois couleurs de diodes pour indiquer l'état du servomoteur et les erreurs de fonctionnement, il est possible d'utiliser le servomoteur également comme indicateur de débit. Le servomoteur peut être contrôlé à distance via la communication à distance BACnet MS/TP ou Modbus RTU, mais peut également être connecté de manière analogique. Le réglage du servomoteur est effectué via un bus industriel ou une entrée analogique.

Les applications appropriées sont particulièrement les systèmes à quatre tuyaux avec des panneaux radiants de plafond connectés et les systèmes à quatre tuyaux avec des unités FCU connectées avec un seul échangeur. Pour les systèmes à quatre tuyaux, il est idéal de combiner la vanne AB-QM et le servomoteur NovoCon S avec une vanne de commutation à 6 voies équipée du servomoteur NovoCon ChangeOver. Le NovoCon S contrôle alors non seulement la vanne AB-QM mais aussi le servomoteur NovoCon ChangeOver, qui bascule la fonction du système entre le refroidissement et le chauffage.

Attention : Le produit est livré sans câble d'alimentation ! Les types de câbles sont indiqués dans la fiche catalogue.

Montage

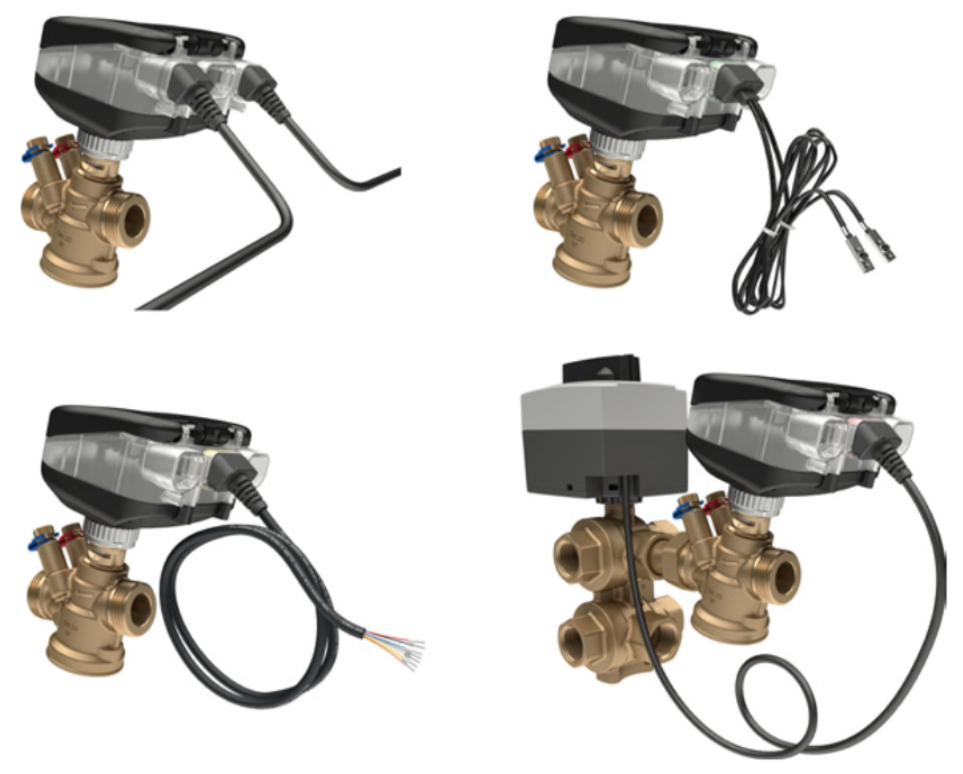

Types de connexion du servomoteur NovoCon S. En bas à droite avec la vanne à 6 voies et le servomoteur ChangeOver.

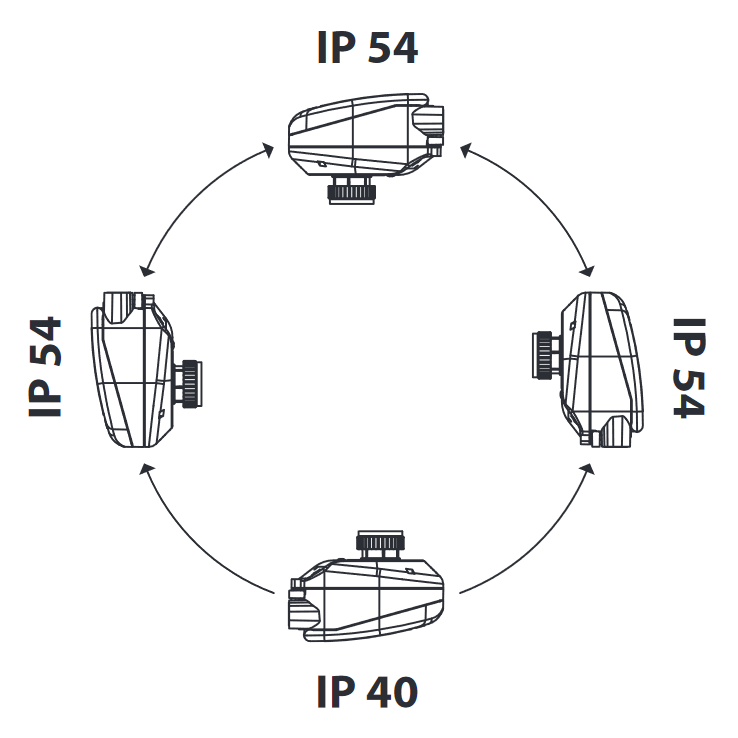

Le servomoteur NovoCon S peut être monté dans n'importe quelle position. Cependant, la position influence la classification du degré de protection. Pour les applications de refroidissement, il n'est pas recommandé de monter le servomoteur à l'envers en raison de la condensation.
