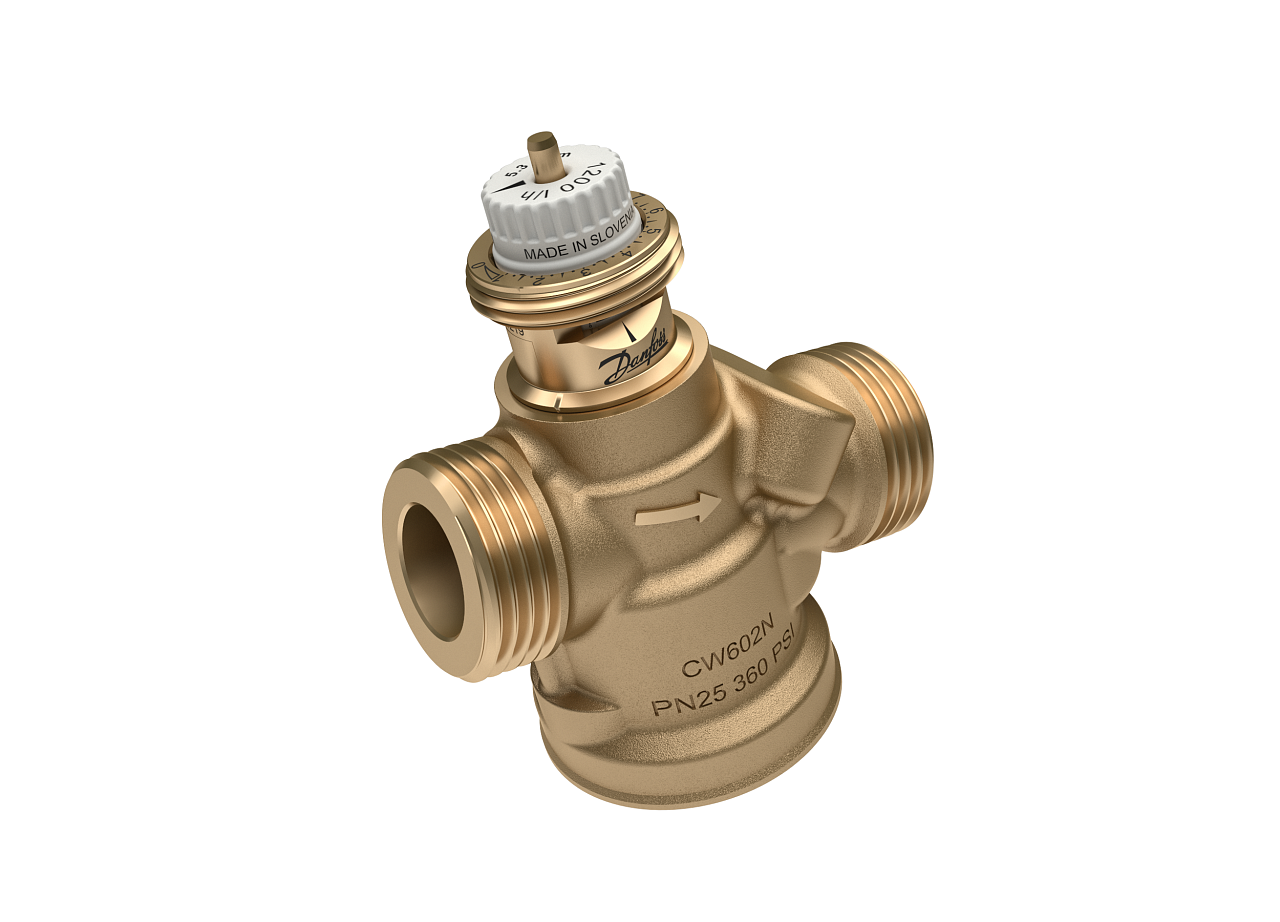

Vanne de réglage et de régulation indépendante de la pression AB-QM 4.0. DN 15, Q = 650 l/h, filetage extérieur G 3/4A. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 650 l/h |
| Taille de raccordement | DN 15 |
| Température du fluide | 95 °C |
| Type de raccordement | Filetage extérieur |
| Poids | 0.54 kg |
La vanne AB-QM 4.0 est la dernière évolution de la gamme de vannes de réglage et de régulation indépendantes de la pression AB-QM de la marque Danfoss. Le nouveau design des vannes est conçu pour répondre aux exigences élevées et aux besoins des systèmes de chauffage et de climatisation. Elle se distingue par sa haute précision, sa longue durée de vie et son excellent confort d'utilisation. La vanne sert à l'ajustement automatique, à la régulation du débit et de la pression, et au maintien d'une pression constante à l'intérieur de la vanne.
En combinaison avec un servomoteur Danfoss, elle permet une régulation précise du débit et offre un grand confort ainsi que des coûts d'exploitation globaux favorables. L'AB-QM 4.0 a été développé pour minimiser les coûts globaux. Son objectif est de fournir une solution abordable pour les projets clients en tenant compte de la qualité et de la durabilité. Il est adapté aux bureaux, hôtels, hôpitaux et bâtiments où une régulation précise de la température est nécessaire, y compris par exemple dans les laboratoires et instituts de recherche.
La vanne peut être réglée manuellement à l'aide d'une molette avec une échelle visible. Le réglage reste visible même après la connexion de l'actionneur, car il est visible non seulement par le haut mais aussi par le côté. L'échelle de 1 à 10 indique le réglage du débit en pourcentage, de 10 à 100 % du débit. La vanne fonctionne également avec une fonction de limitation de course.
L'AB-QM 4.0 se distingue par une haute précision de mesure du débit. Des bouchons de test optionnels sont disponibles avec une distance standard entre les centres des bouchons.
Contrairement aux modèles plus anciens, les AB-QM 4.0 sont conçus pour des pressions plus élevées PN 25 / 360 PSI. Ils permettent également de travailler avec une plus grande plage de régulation du débit. Chaque taille de vanne est désormais disponible en trois variantes de débit de conception. Vous pouvez choisir une vanne avec un faible débit (LF), normal ou élevé (HF).
Le système avec AB-QM fonctionne en mode débit variable. La quantité d'eau nécessaire à chaque moment est acheminée vers chaque appareil. Cela rend l'ensemble du système plus économique.
La vanne est désormais disponible à l'achat en versions avec filetage interne ou externe. Ce produit est avec filetage externe. Les tailles de raccordement filetées varient de DN 15 à DN 32.
Le régulateur de pression interne intégré a été repensé pour l'AB-QM 4.0 et se vante désormais d'une friction réduite et d'une hystérésis plus faible. Les parties souples sont à nouveau fabriquées en polymère PPSU.
La vanne de régulation a grâce au régulateur intégré de pression différentielle toujours 100% d'autorité, assurant ainsi toujours une régulation stable. La conception compacte permet une installation même dans de petits espaces. Par exemple, dans les unités de ventilo-convecteurs.
L'intérieur de la vanne est fabriqué en matériaux en laiton DZR, les parties souples sont en polymère PPSU. Cela réduit le risque d'entartrage et de décollement, ce qui pourrait entraîner l'encrassement de la vanne. La course de toutes les tailles de vanne est désormais de 4 mm pour toutes.
L'ensemble du corps de la vanne est fabriqué en laiton DZR en une seule pièce. Le nouveau design permet un rinçage et un remplissage bidirectionnels. Cela permet de gagner du temps avant la mise en service.
Le système monté ne nécessite plus de rééquilibrage grâce aux vannes AB-QM, éliminant ainsi les mesures progressives compliquées et les corrections de réglage chronophages comme c'est le cas avec d'autres vannes.
