Le servomoteur ESBE 92P2 (série 90 proportionnelle) motorise les vannes mélangeuses ESBE F, VRG, VRH, VBF, T, HG. Alimentation 24 V AC/DC, couple 15 Nm, plage de fonctionnement 90–355°. Plus d'informations
Ce produit n'est plus disponible, car il a été remplacé par un nouveau modèle.
Voir le nouveau modèle| Alimentation | 24 V |
| Commande | proportionnel |
| Couple de torsion | 15 Nm |
| Temps de réglage | 60-390 s |
| Poids | 1.09 kg |

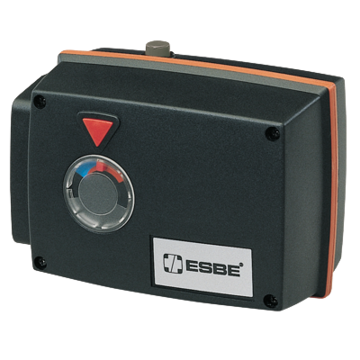

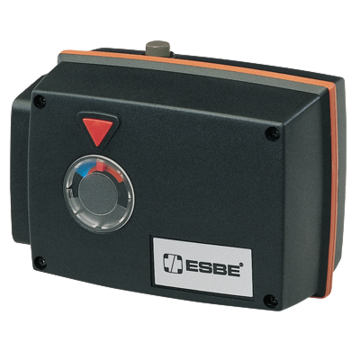

ESBE 92P2 est un servomoteur proportionnel de la série 90, conçu pour la motorisation des vannes mélangeuses rotatives. Il est commandé par un signal de régulation en tension ou en courant et assure une régulation continue de la position de la vanne, sans nécessiter de réglage manuel.

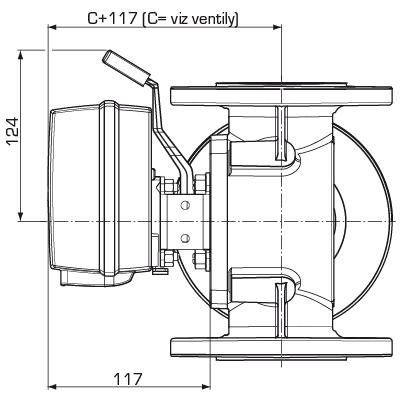

Le servomoteur 92P2 est utilisé pour automatiser le mélange, la commutation et la régulation du débit dans les installations de chauffage et de refroidissement. Il est destiné aux vannes ESBE série F dans les dimensions DN 15 à 150 mm et, à l’aide de kits de montage, également aux séries VRG, VRH, VRB, VBF, T et HG. Des adaptateurs sont également disponibles pour les vannes d’autres fabricants (BRV, Meibes, Oventrop, Watts, Honeywell Centra, Sauter, Schneider Electric, Siemens, TA, Viessmann).
Le servomoteur est bidirectionnel et les positions de fin de course sont surveillées par des interrupteurs de fin de course commandés par des cames. Tous les réglages – plage de fonctionnement, type de signal de commande et temps de course – s’effectuent après retrait du capot avant. Un indicateur de position de la vanne est présent en face avant pour un contrôle visuel rapide.
Réglages d’usine :
Pour les vannes ESBE des séries MG, G, F, BIV, T, TM, H et HG, le kit de montage est inclus dans la livraison du servomoteur. Pour les vannes des séries VRG, VRH, VRB et VBF100, le kit de montage doit être commandé séparément.
Oui, des adaptateurs sont disponibles pour le raccordement aux vannes BRV, Meibes, Oventrop, Watts, Honeywell Centra, Sauter, Schneider Electric/TAC, Siemens, TA et Viessmann. Chaque adaptateur se commande séparément sous sa propre référence.
Après retrait du capot avant, les commutateurs DIP sont accessibles pour régler la plage de fonctionnement (90/180/355°), le type de signal de commande (0–10 V, 2–10 V, 0–20 mA ou 4–20 mA) et le temps de course (60–390 s). La procédure détaillée est décrite dans la notice d’installation.
Oui, le servomoteur dispose d’un bouton de débrayage et d’un levier de commande manuelle, ce qui permet de manœuvrer la vanne même sans alimentation, par exemple lors de la maintenance ou de la mise en service.
Oui, un contact auxiliaire (réf. 98100690) est disponible pour ce servomoteur et peut être commandé séparément en accessoire.
