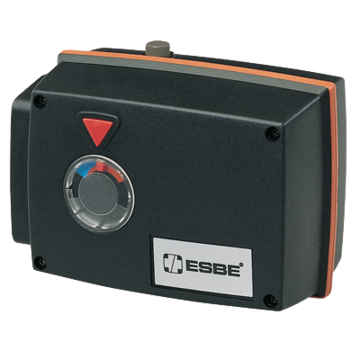

Servomoteur ESBE 90P (93P) proportionnel 24 V pour vannes mélangeuses rotatives ESBE F, T, HG, VRG et autres DN15–150. Signal de commande 0–10 V, couple 15 Nm. Plus d'informations
Ce produit n'est plus disponible, car il a été remplacé par un nouveau modèle.
Voir le nouveau modèle| Alimentation | 24 V |
| Commande | proportionnel |
| Couple de torsion | 15 Nm |
| Temps de réglage | 60-390 s |
| Poids | 1.10 kg |

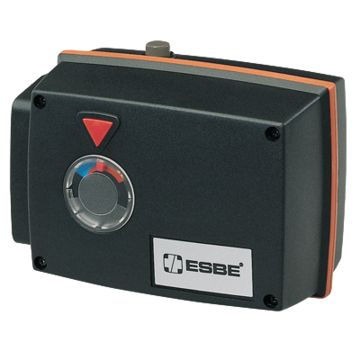

ESBE 90 proportionnel (93P) est un servomoteur rotatif destiné à la motorisation des vannes mélangeuses rotatives. Il commande les vannes ESBE des séries F, T, HG et autres, dans la plage DN15–150, au moyen d’un signal de commande en tension ou en courant.
Le servomoteur 93P se monte sur des vannes mélangeuses rotatives dans les systèmes de chauffage et de refroidissement, lorsqu’il est nécessaire de réguler la température de l’eau de chauffage ou de commuter le débit entre les circuits. Il trouve sa place dans les postes d’échange, les chaufferies ainsi que dans les installations domestiques de plus grande taille équipées de vannes ESBE des séries F, T, HG, VRG, VRH, VRB ou VBF100. Grâce à son signal de commande proportionnel, il convient au raccordement à des régulateurs et à des systèmes de mesure et régulation (MCR) de niveau supérieur.
L’angle de rotation peut être réglé sur 90°, 180° ou 355°, et le temps de course dans une plage de 60 à 390 s. Le réglage s’effectue à l’aide de disques à cames après retrait du capot avant, sans nécessité de calibration supplémentaire.

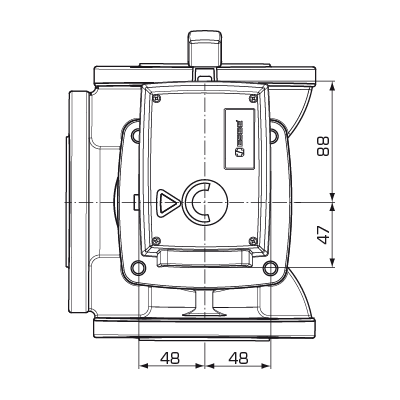

Le servomoteur est équipé d’un dispositif de débrayage pour la commande manuelle et d’un indicateur de position de la vanne en face avant, ce qui permet de connaître l’état actuel d’un simple coup d’œil, même sans alimentation électrique.
Réglage d’usine :

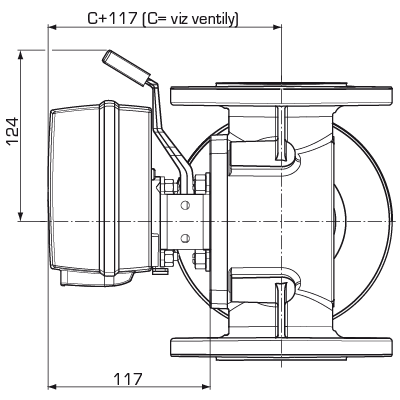

Le kit de montage pour les vannes des séries MG, G, F, BIV, T, TM, H et HG est fourni. Pour les vannes des séries VRG, VRH, VRB et VBF100, il est nécessaire de commander séparément un kit de montage (par ex. ESBE VRG801). Des kits d’adaptation sont également disponibles séparément pour les vannes d’autres fabricants (Honeywell Centra, Siemens, Viessmann, TA, Schneider Electric).
Le servomoteur accepte un signal en tension 0–10 V ou 2–10 V, ainsi qu’un signal en courant 0–20 mA ou 4–20 mA. Le choix du signal ainsi que de la plage de fonctionnement (90/180/355°) se règle directement sur le servomoteur.
Oui. Le servomoteur dispose en face avant d’un dispositif de débrayage permettant de désaccoupler l’entraînement de la vanne et de régler la position manuellement à l’aide d’un levier.
Le servomoteur présente un indice de protection IP54 et convient pour une température ambiante de –15 °C à +55 °C. Classe de protection II, puissance absorbée 5 VA, poids 0,8 kg.
Oui, un contact auxiliaire séparé (réf. 98100690) est disponible en accessoire pour la signalisation de fin de course.
