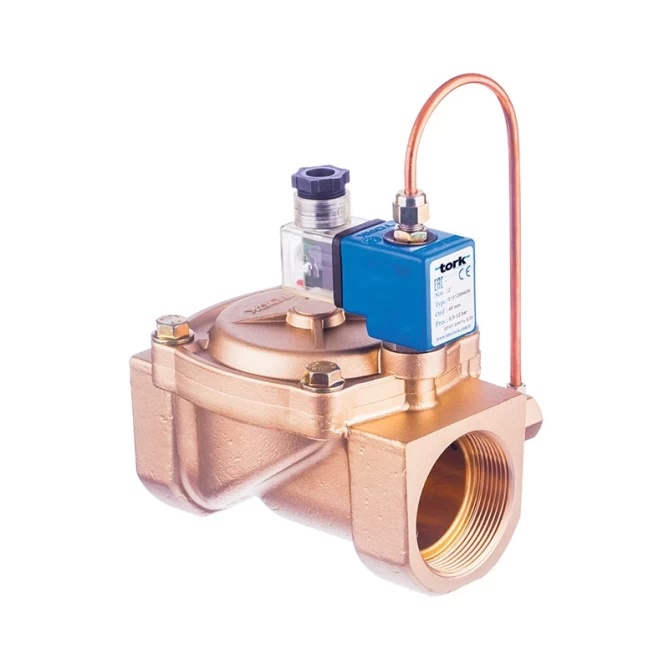

L’électrovanne vapeur Tork S2012.04 3/4" NO PTFE est une vanne 2/2 à commande assistée, conçue pour la régulation de la vapeur dans les réseaux industriels. En position de repos, elle est ouverte (Normally Open) et se ferme lorsque la bobine est alimentée. Température maximale du fluide : 140 °C, plage de pression : 0,5 à 5 bar. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 20 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0,5...5 bar |
| Taille de raccordement | 3/4" |
| Température du fluide | -30...160 °C |
| Poids | 0.90 kg |
Tork S2012.04 3/4" NO PTFE est une électrovanne à commande assistée de la série S2012, conçue exclusivement pour le service vapeur. La vanne est ouverte à l’état de repos (Normally Open) – elle ne se ferme qu’après alimentation de la bobine. Le joint en PTFE assure une excellente résistance à la vapeur et aux condensats. La vanne est fournie sans bobine ; le type de bobine est à choisir séparément selon la tension d’alimentation disponible.
La vanne de la série S2012 est utilisée partout où il est nécessaire de réguler automatiquement le débit de vapeur – dans les unités de production industrielle, les installations thermiques, les industries agroalimentaires et chimiques ou encore dans les systèmes de chauffage à vapeur. La fonction NO (Normally Open) convient particulièrement aux applications où, pour des raisons de sécurité ou d’exploitation, il est souhaitable que la vanne reste ouverte en cas de coupure d’alimentation. La vanne peut être montée dans n’importe quelle position sans incidence sur son bon fonctionnement.
Le corps de vanne est en laiton, les composants internes (siège, ressorts, noyau) sont en acier inoxydable et en laiton – cette combinaison garantit une bonne résistance à la vapeur haute température ainsi qu’aux condensats. La bague de déphasage est en cuivre selon EN 12735-1. Le joint est en PTFE en standard ; une version avec joint EPDM est disponible sur demande. La bobine de classe d’isolation H (180 °C selon IEC 85) est imprégnée de fibre de verre polyester et bénéficie d’un indice de protection IP65 (IP68 sur demande). Le raccordement électrique est assuré par un connecteur 3 pôles DIN 43650 / ISO 4400 (EN 175301-803 Form A) pour câble de diamètre 6–8 mm. Une version avec revêtement CR-Ni ou revêtement PTFE du corps, ainsi qu’une bobine ATEX (antidéflagrante), est disponible sur demande.
Caractéristiques techniques (S2012.04 – G3/4") :
Le corps de vanne et la bobine se commandent séparément, car les bobines sont disponibles dans différentes tensions d’alimentation (12 V DC, 24 V DC, 110 V DC, 12 V AC, 24 V AC, 110 V AC, 230 V AC) ainsi que dans différentes versions de puissance. Vous pouvez ainsi choisir précisément la combinaison correspondant à votre installation de commande électrique, sans devoir racheter la vanne complète en cas de changement d’alimentation.
Une vanne à commande assistée utilise la différence de pression du fluide lui-même pour déplacer la membrane – elle n’a donc pas besoin d’un solénoïde puissant pour ouvrir directement toute la section de passage. Il en résulte que la vanne ne fonctionne correctement qu’à partir d’une pression différentielle minimale ΔP = 0,5 bar. En cas de différence de pression nulle ou négative, la vanne peut ne pas commuter de manière fiable ; pour ce type d’application, il convient de choisir une vanne à commande directe ou semi-assistée.
Le PTFE (polytétrafluoroéthylène) est le choix standard pour la vapeur grâce à son excellente résistance chimique et à sa stabilité à des températures plus élevées. L’EPDM est disponible comme alternative sur demande pour les vannes de la série S2012, mais pour les applications vapeur avec des températures proches de 140 °C, le PTFE constitue un choix plus fiable avec une durée de vie du joint plus longue.
