L’électrovanne vapeur Tork T-BA203 1/2" 24VAC NO est une vanne 2/2 voies à commande assistée, à fonction normalement ouverte, destinée à la régulation du débit de vapeur saturée. En cas de coupure d’alimentation, elle reste ouverte – position de sécurité pour les systèmes de chauffage et les installations de process. Température max. du fluide 140 °C, pression 0,5–5 bar/min. 70 Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 15 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0,5...5 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -30...160 °C |
| Poids | 0.80 kg |

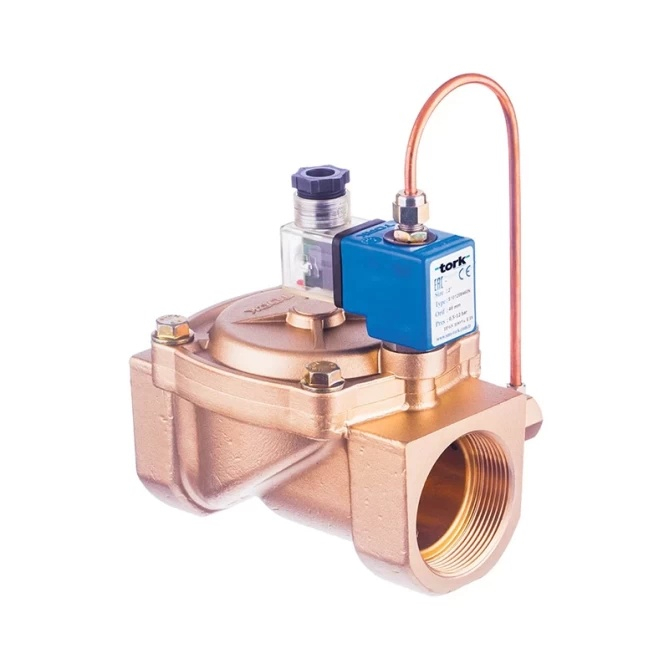

L’électrovanne vapeur Tork T-BA203 1/2" 24VAC NO est une électrovanne 2/2 voies à commande assistée de la série S2012, conçue pour la régulation du débit de vapeur saturée. La vanne est normalement ouverte (NO) au repos : en cas de coupure d’alimentation, elle reste ouverte, ce qui garantit une position de sécurité dans les circuits de chauffage et de process. Le corps est en laiton, le joint en PTFE, avec raccordement G 1/2" (BSP).
La vanne de la série S2012 est destinée aux applications industrielles et commerciales fonctionnant avec de la vapeur saturée, notamment le chauffage des bâtiments par échangeurs thermiques à vapeur, les procédés technologiques dans les industries agroalimentaire, chimique et textile, ainsi que les lignes de stérilisation et de nettoyage. La fonction normalement ouverte (NO) convient partout où une coupure d’alimentation ne doit pas interrompre l’alimentation en vapeur et où il est plus sûr de laisser la vanne en position ouverte. La commande assistée permet de piloter la vanne avec une faible puissance électrique, même à des pressions plus élevées dans la tuyauterie.
La bobine de la vanne est conçue pour un service continu (ED 100 %) et dispose d’une classe d’isolation H (180 °C) avec imprégnation en polyester renforcé de fibre de verre. L’alimentation standard de cette version est de 24VAC 15VA avec une tolérance de −15 % / +10 %. Le raccordement est assuré par un connecteur 3 pôles DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm ; le connecteur n’est pas inclus dans la livraison et doit être commandé séparément. Une version avec indication LED ou embase PWM est disponible sur demande. L’indice de protection de la bobine est IP65, IP68 sur demande.
Caractéristiques techniques (S2012.03 – G 1/2") :
La vanne de la série S2012 est à commande assistée : elle utilise la pression du fluide lui-même pour s’ouvrir ou se fermer. La bobine ne fait que commuter la vanne pilote, puis la pression dans la tuyauterie actionne l’obturateur principal. Une pression différentielle minimale de 0,5 bar entre l’entrée et la sortie est donc une condition indispensable à son bon fonctionnement. Dans les systèmes avec une pression différentielle plus faible ou nulle, il est nécessaire d’utiliser une vanne à commande directe (servo).
La version standard est équipée d’un joint PTFE, très résistant chimiquement et adapté à la vapeur, au condensat ainsi qu’à de nombreux fluides agressifs. Le joint EPDM est disponible sur demande et offre une meilleure élasticité à basse température, mais présente une résistance limitée aux hydrocarbures et aux huiles. Pour la vapeur propre, le PTFE est généralement le choix privilégié.
Oui. Le fabricant Tork indique expressément que les électrovannes de la série S2012 doivent toujours être utilisées avec un filtre. Les impuretés présentes dans la tuyauterie peuvent endommager l’orifice pilote ou le siège de la vanne, ce qui entraîne des fuites ou un dysfonctionnement. Le filtre s’installe en amont de la vanne, côté entrée du fluide.
La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement. La bobine doit toutefois être orientée verticalement (vers le haut) ; cette condition est indiquée dans la documentation technique du fabricant et doit être respectée lors de l’installation afin de garantir la commutation correcte du tiroir pilote.
Selon la documentation du fabricant, les vannes Tork de la série S2012 sont disponibles dans une version conforme à la directive européenne relative aux équipements sous pression 97/23/EC (PED) et à la directive basse tension 2006/95/EC (LVD). Si votre application nécessite une certification PED, veuillez préciser cette exigence lors de la commande.
