Électrovanne Tork S1000 sans bobine, NC, à commande assistée 2" avec raccordement à bride DN50. Pression différentielle nulle, pression max. 0–16 bar, Kv 3, joint EPDM, température de -30 à +130 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 50 |
| Fonction | Fermé sans tension |
| Joint | Viton, NBR, EPDM |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 2" |
| Température du fluide | -20...80 °C |
| Poids | 0.00 kg |

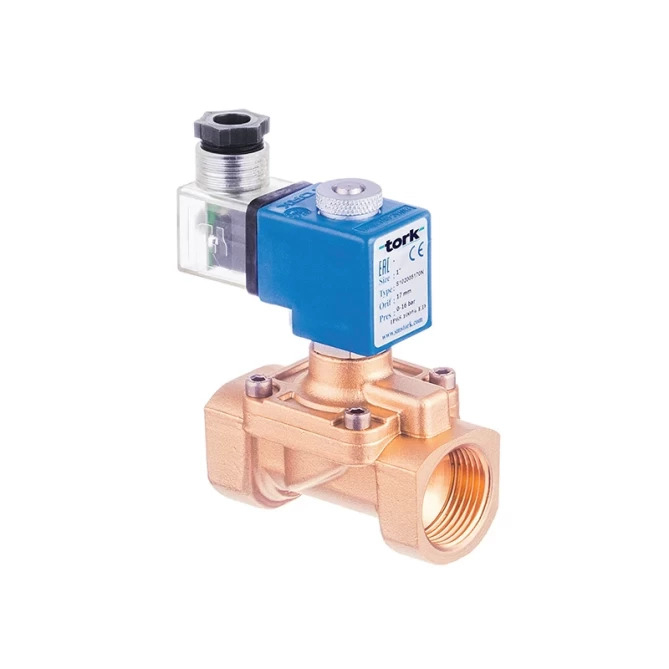

L’électrovanne Tork S1000 (modèle S1000.08.460E) sans bobine est une électrovanne 2/2 voies NF (normalement fermée) à commande assistée, avec raccordement à brides DN 50 (2 pouces). La vanne fonctionne sans exigence de pression différentielle et convient aux applications industrielles et techniques avec de l’eau, de l’air ou du gaz.
L’électrovanne de la série S1000 est utilisée dans les systèmes industriels pour contrôler le débit de liquides ou de gaz. Les applications typiques comprennent les systèmes de chauffage, les circuits de refroidissement, les réseaux de distribution d’eau, les accessoires pour stations de pompage ou les équipements pneumatiques. Elle est commandée sans bobine lorsque le client ne souhaite pas de solénoïde ou l’intègre séparément dans son propre système de commande. La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement.
Le corps de vanne est fabriqué en laiton, ce qui garantit résistance et longévité. Les composants internes (sièges, noyau, ressorts) sont en acier inoxydable. Le joint est en EPDM (Viton ou PTFE également disponibles sur commande). La vanne est équipée d’un connecteur DIN 46340 pour le raccordement de la bobine électromagnétique. Un anneau de blindage en cuivre est inclus. Le poids total de la vanne sans bobine est d’environ 10,7 kg.
Caractéristiques techniques :
La bobine de solénoïde (électroaimant) est commandée séparément si le client souhaite l’intégrer dans son propre panneau de commande ou système. De cette manière, vous pouvez choisir la conception exacte et les paramètres électriques de la bobine (tension, puissance, type de connecteur). La vanne sans bobine est moins chère et offre une plus grande flexibilité. La bobine peut ensuite être raccordée au connecteur DIN 46340 de la vanne.
La conception à commande assistée de la vanne signifie que l’électroaimant s’active sans nécessité de différence de pression entre l’entrée et la sortie. Sur les vannes standard, une certaine pression minimale est nécessaire pour assurer un fonctionnement correct. La série S1000 fonctionne dès une différence de pression nulle, ce qui rend cette vanne très flexible pour diverses applications, des systèmes basse pression aux réseaux industriels haute pression.
La vanne convient à l’eau, à l’air et aux gaz inertes. Elle est le plus souvent utilisée dans les circuits de chauffage et de refroidissement, les réseaux de distribution d’eau ou les systèmes pneumatiques. La viscosité du liquide ne doit pas dépasser 5°E (~37 cSt). Pour les huiles de chauffage, les fluides frigorigènes ou les liquides industriels spéciaux, il est nécessaire de consulter le fabricant. Le joint EPDM convient aux fluides industriels courants ; pour des environnements plus agressifs, il est possible d’opter pour du Viton ou du PTFE.
Le temps d’ouverture (temps de réponse) est de 400–1600 ms (millisecondes), le temps de fermeture de 1000–2000 ms. Ces valeurs sont typiques des électrovannes et dépendent de la conception ainsi que des conditions de pression dans le système. Pour les applications critiques nécessitant une réponse plus rapide, il est possible de consulter l’assistance technique du fabricant au sujet d’alternatives avec une cinématique optimisée.
Il est recommandé d’utiliser les électrovannes avec des filtres à l’entrée afin d’éviter le dépôt d’impuretés dans la partie de commande de la vanne. En cas d’installation correcte et de fluide propre, aucun entretien courant n’est nécessaire. En cas de panne ou d’usure du joint, il est facile de remplacer le joint ou les composants individuels. La vanne est conçue pour un fonctionnement à long terme avec des besoins de maintenance minimaux.
