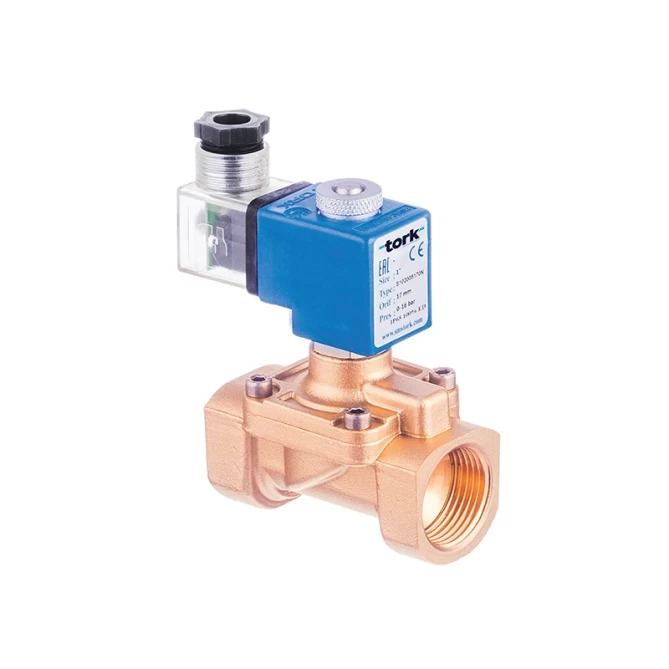

Électrovanne Tork T-ZR108 2" pour eau, air et gaz avec joint EPDM. Commande indirecte (servo-assistée), normalement fermée, fonctionne à partir de zéro pression. Débit Kv 450 l/min, pression max. 16 bar, bobine 24 V AC. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 50 |
| Fonction | Fermé sans tension |
| Joint | Viton, NBR, EPDM |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0...10 bar |
| Taille de raccordement | 2" |
| Température du fluide | -20...80 °C |
| Poids | 0.00 kg |
L’électrovanne Tork T-ZR108 2" est une électrovanne 2 voies à commande indirecte (servo-assistée) de la série S1000, avec corps en laiton et raccordement à bride DN50. Elle sert à l’ouverture et à la fermeture automatiques du débit de fluides liquides et gazeux. Hors tension, la vanne est normalement fermée (NC) et fonctionne dès une différence de pression nulle (ΔP=0).
La vanne est conçue pour des fluides liquides et gazeux neutres, typiquement l’eau, l’air et le gaz. Elle trouve sa place dans les réseaux industriels, les lignes technologiques, les installations de traitement d’air et partout où il est nécessaire de piloter le débit à distance ou automatiquement par signal électrique. La commande servo-assistée permet un fonctionnement même à pression d’entrée nulle, de sorte que la vanne fonctionne de manière fiable même dans les applications sans différentiel de pression. Il est recommandé d’installer un filtre en amont de la vanne. La vanne peut être installée dans n’importe quelle position, mais la bobine doit être orientée vers le haut.
Le corps de la vanne est en laiton, les pièces internes, les sièges, le tube noyau ainsi que les ressorts sont en acier inoxydable. La bague de déphasage est en cuivre. Le joint est en EPDM, adapté à l’eau et aux fluides chauds dans une plage de température de –30 °C à +130 °C. Le raccordement est réalisé par bride selon la norme DIN 2566. La bobine de classe d’isolation H (180 °C) présente un indice de protection IP65 (IP68 sur demande) et se raccorde par connecteur DIN 43650 (ISO 4400 / EN 175301-803 forme A). Le temps d’ouverture est compris entre 400 et 1600 ms, le temps de fermeture entre 1000 et 2000 ms.
Caractéristiques techniques :
Oui. Il s’agit d’une vanne à commande servo (indirecte) avec différence de pression requise nulle (ΔP=0), elle s’ouvre et se ferme donc même lorsqu’il n’y a aucune différence de pression entre l’entrée et la sortie.
La vanne peut être installée dans n’importe quelle position sans incidence sur son fonctionnement. La bobine doit toutefois être orientée verticalement vers le haut. Il est recommandé d’installer un filtre en amont de la vanne.
Le joint EPDM convient à l’eau et aux fluides neutres chauds dans une plage de température de –30 °C à +130 °C. Pour d’autres fluides (huiles, substances agressives), on utilise d’autres variantes de joints, comme le NBR ou le Viton.
Le raccordement à la tuyauterie est à bride DN50 selon la norme DIN 2566. Le raccordement électrique de la bobine est assuré par un connecteur DIN 43650 (ISO 4400 / EN 175301-803 forme A) pour câble de diamètre 6–8 mm.
