Électrovanne en acier inoxydable Tork T-SK603 G1/2" avec joint PTFE pour fluides agressifs, acides et produits chimiques. À action directe, normalement fermée, fonctionnement à partir de ΔP = 0. Température maximale 160 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...1 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |

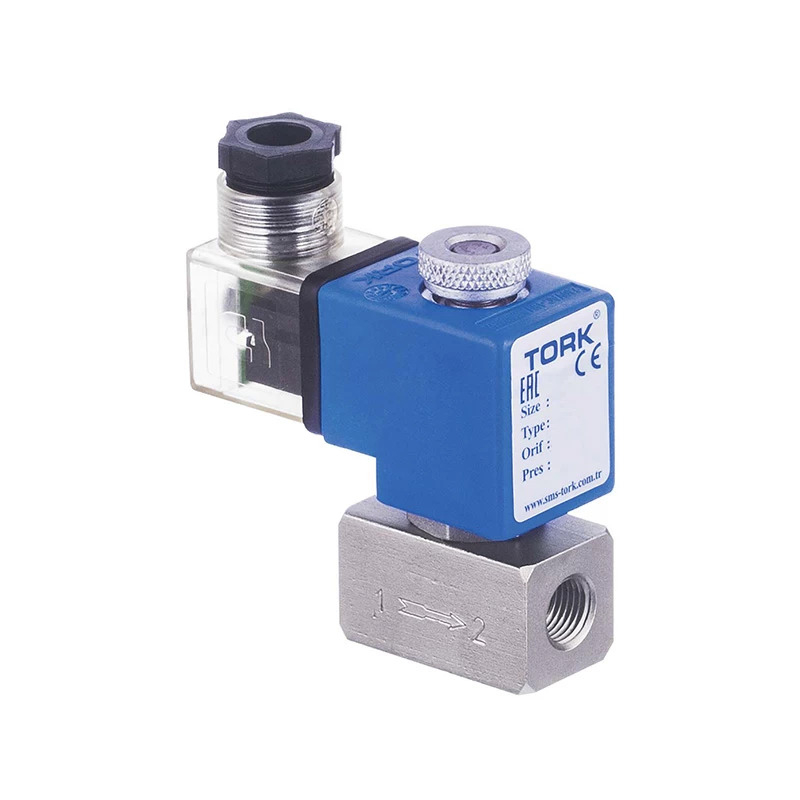

Tork T-SK603 est une électrovanne 2 voies à action directe en acier inoxydable (AISI 316) avec joint PTFE. La vanne est normalement fermée (NC) et fonctionne à partir d’une pression différentielle nulle (ΔP = 0), ce qui permet son utilisation également dans des systèmes sans surpression permanente. Elle est livrée sans bobine – le type de bobine et l’alimentation sont à choisir séparément selon l’application concernée.
La version en acier inoxydable AISI 316 avec joint PTFE destine cette vanne aux applications exigeantes dans l’industrie chimique et pharmaceutique, l’agroalimentaire, ainsi que partout où le fluide contient des acides, des bases ou d’autres substances agressives. La vanne convient également à l’air, aux gaz (gaz naturel, GPL, méthane, butane, propane) et à l’eau. Grâce à sa plage de températures de service de –10 à +160 °C, elle peut aussi être utilisée dans des procédés avec des fluides à température élevée. Le montage est possible dans n’importe quelle position (bobine verticale).
Le corps ainsi que les composants internes sont entièrement en inox (AISI 316), le siège, le tube de noyau et les ressorts étant également en acier inoxydable. La bague de déphasage est en cuivre (EN 12735-1). Le joint PTFE assure une résistance aux fluides chimiquement agressifs et à des températures allant jusqu’à 160 °C. Raccordement G1/2" (BSP) selon ISO 228-1 ; NPT sur demande. Raccordement électrique par connecteur DIN 43650 / ISO 4400 Form A (câble Ø 6–8 mm). Indice de protection standard IP65 ; version IP68 sur demande. Le temps de réponse de la vanne (ouverture et fermeture) est de 30 ms.
Caractéristiques techniques – Tork T-SK603 G1/2" NC PTFE (sans bobine) :
Le corps de vanne et la bobine se commandent séparément, car la tension d’alimentation (12 V DC, 24 V DC, 230 V AC et autres) varie selon le système de commande utilisé. Le corps T-SK603 est compatible avec la gamme standard de bobines Tork pour la série SS1050 – lors de la commande, choisissez la bobine correspondant à votre alimentation.
Le PTFE (polytétrafluoroéthylène) est un matériau chimiquement très inerte, résistant aux acides, aux bases, aux solvants organiques et à de nombreux produits chimiques agressifs. En combinaison avec le corps inox AISI 316, la vanne convient aux fluides corrosifs, aux procédés chimiques ainsi qu’aux applications agroalimentaires. La plage de température de service avec joint PTFE est de –10 °C à +160 °C.
Oui. La T-SK603 est une vanne à action directe (direct acting) avec une pression différentielle minimale ΔP = 0 bar. L’ouverture ne dépend pas de la pression différentielle du fluide, de sorte que la vanne fonctionne de manière fiable même en cas de pression nulle ou équilibrée des deux côtés – par exemple dans des systèmes gravitaires ou des branches basse pression.
La bobine se raccorde via un connecteur standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. Une bobine avec indicateur LED ou embase PWM est disponible sur demande. La vanne fonctionne en service continu ED 100 %, elle est donc conçue pour être alimentée en permanence pendant toute la durée d’ouverture.
