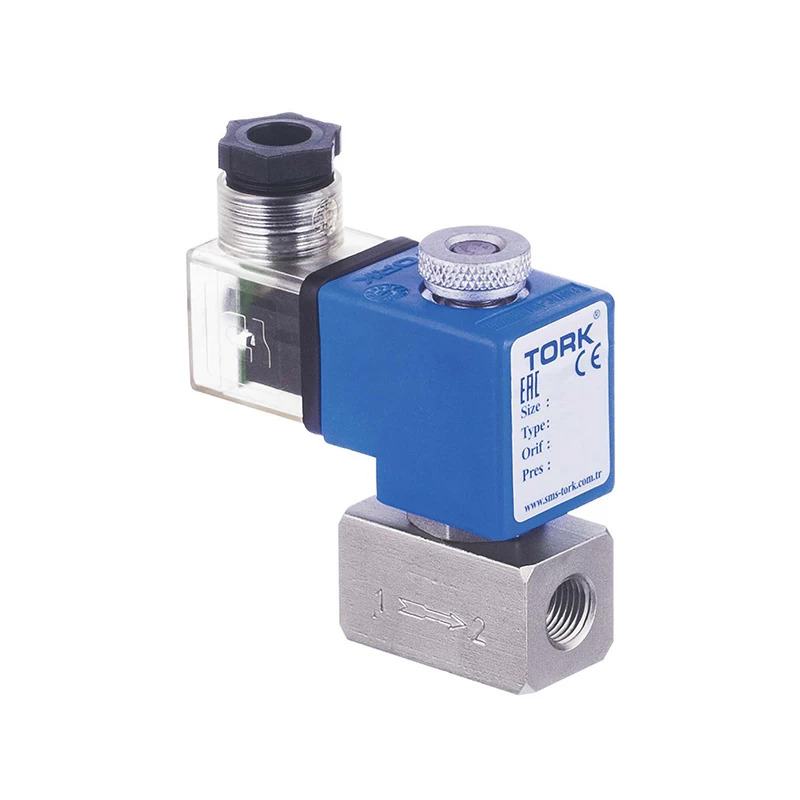

Électrovanne en acier inoxydable Tork T-SK603 G1/2" avec joint PTFE pour fluides agressifs, acides et produits chimiques. À action directe, 2/2 voies, normalement fermée. Température de service de –10 à +160 °C, indice de protection IP65. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Joint | PTFE |
| Médium | Matériau chimique, Gaz, Eau, Air, Acide |
| Plage de pression | 0...1 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...160 °C |
| Poids | 0.00 kg |
Tork T-SK603 (SS1050) est une électrovanne 2/2 à action directe avec corps en acier inoxydable AISI 316 et joint d’étanchéité en PTFE. La vanne est normalement fermée (NC) et ne nécessite aucune pression différentielle pour s’ouvrir – elle fonctionne dès une surpression nulle. Conçue pour les liquides agressifs, les acides, les produits chimiques et les gaz corrosifs en environnement industriel.
La vanne T-SK603 trouve son application partout où les parties de la vanne sont en contact avec le fluide et où aucune contamination ni corrosion ne doit se produire. Les applications typiques comprennent les installations chimiques et pharmaceutiques, l’industrie agroalimentaire, les équipements de laboratoire, les lignes de lavage industrielles, la gestion des liquides agressifs (acides, bases, solvants) et les réseaux industriels de distribution de gaz. La vanne convient également à l’air, à l’eau et aux gaz non corrosifs, y compris le gaz naturel, le GPL, le méthane, le butane et le propane.
Le corps de la vanne est fabriqué en acier inoxydable AISI 316, et les composants internes (siège, tube de noyau, ressorts) sont également en acier inoxydable. Le joint PTFE assure une résistance à une large gamme de fluides agressifs et fonctionne de manière fiable dans une plage de –10 à +160 °C. La bobine de classe d’isolation H (180 °C), avec imprégnation en fibre de verre, est encapsulée avec un indice de protection IP65. Le connecteur de câble est conforme à la norme DIN 43650 / ISO 4400 EN 175301-803 Form A pour un câble de diamètre 6–8 mm. La vanne peut être montée dans n’importe quelle position, mais la bobine doit être orientée verticalement.
Caractéristiques techniques :
Le joint PTFE est chimiquement résistant à la plupart des acides, des bases et des solvants organiques, et supporte des températures de –10 à +160 °C. Il est à privilégier partout où il existe un risque de dégradation chimique des joints en caoutchouc. Si vous travaillez avec de l’eau neutre ou de l’air jusqu’à +80 °C, une version NBR, plus économique, suffit. Pour la vapeur ou l’eau chaude jusqu’à +130 °C, l’EPDM est approprié. Le Viton (FKM) constitue une alternative au PTFE pour les liquides hydrocarbonés et les produits pétroliers.
Les vannes à action directe avec ΔP = 0 s’ouvrent directement par le noyau électromagnétique, indépendamment du fait que la pression d’entrée soit supérieure à la pression de sortie. La vanne fonctionne donc de manière fiable même avec une pression différentielle nulle ou très faible, par exemple dans des circuits gravitaires, des systèmes basse pression ou des applications sous vide. C’est la différence essentielle par rapport aux vannes à commande indirecte (pilotées), qui nécessitent une pression différentielle minimale.
La fiche technique indique la compatibilité avec le gaz naturel, le GPL, le méthane, le butane et le propane en tant que gaz non corrosifs. La version standard SS1050 n’est pas certifiée ATEX (ExProof) – pour une utilisation en atmosphère explosive, il est nécessaire de commander sur demande une vanne équipée d’une bobine ATEX. La bobine standard n’est pas destinée aux environnements explosibles.
Le corps de la vanne peut être installé dans n’importe quelle position par rapport à la tuyauterie. La seule condition est que la bobine soit orientée verticalement, c’est-à-dire placée au-dessus du corps de vanne ou en position haute. Cette condition garantit le bon fonctionnement du noyau électromagnétique et empêche le dépôt d’impuretés au niveau du siège.
Oui, le fabricant recommande l’installation d’un filtre en amont de la vanne. Les impuretés mécaniques présentes dans le fluide peuvent endommager le siège de la vanne ou provoquer un défaut d’étanchéité. La viscosité maximale recommandée du fluide est de 5 °E (~37 cST) ; au-delà, la vanne peut ne pas fonctionner de manière fiable.
