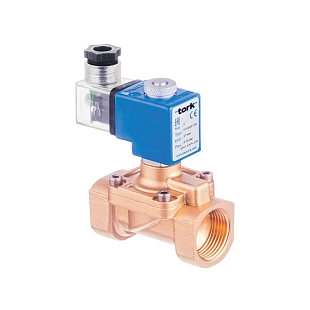

La version sans bobine (suffixe .170 dans la référence de commande) permet de choisir la tension d’alimentation en fonction de votre installation : les tensions disponibles sont AC 12, 24, 48, 110 et 230 V ainsi que DC 12, 24, 48 et 110 V. Les bobines de la série C400 avec connecteur DIN 43650 se commandent séparément. Lors de la commande de la bobine, indiquez toujours la tension requise.

Il s’agit d’une vanne à commande assistée : pour s’ouvrir, elle utilise la différence de pression entre l’entrée et la sortie. Le ΔP de service minimal est de 0,15 bar. Si la pression est identique des deux côtés ou si la pression de sortie est supérieure à la pression d’entrée, la vanne ne s’ouvrira pas. Pour les applications avec pression différentielle nulle ou variable, la version à action directe S1020.00 ou S1020.01 est recommandée.

Le joint EPDM convient à l’eau chaude (jusqu’à +130 °C), aux acides faibles, aux bases et à de nombreuses solutions aqueuses. Il n’est pas compatible avec les huiles minérales, l’essence ni les solvants chlorés. Si vous travaillez avec des produits pétroliers ou des fiouls, choisissez une version avec joint NBR ou Viton.

Le corps de la vanne peut être monté dans n’importe quelle position : la position de montage n’a aucune incidence sur le fonctionnement ni sur la durée de vie. Toutefois, la bobine doit être orientée verticalement (axe du noyau vertical), afin que la gravité n’influence pas le mouvement du noyau à basse pression. Nous recommandons d’effectuer le montage avec un filtre en amont de la vanne, comme l’indique le fabricant.

Oui, selon le fabricant, les vannes de la série S1020 sont disponibles dans une version conforme à la directive relative aux équipements sous pression (PED). La fiche technique fait référence à l’ancienne directive 97/23/CE ; la directive actuellement en vigueur est la 2014/68/UE. Avant toute utilisation dans une application réglementée, nous recommandons de vérifier le certificat en cours directement auprès du fournisseur.
