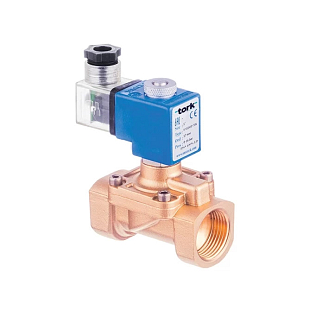

Électrovanne Tork T-GZ103 G1/2" à commande assistée, normalement fermée, sans bobine, joint d’étanchéité VITON. Pour eau, air et gaz jusqu’à 16 bar. Plage de fonctionnement –20 °C…+160 °C. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Joint | NBR |
| Médium | Gaz, Eau, Air |
| Plage de pression | 0,15...16 bar |
| Taille de raccordement | 1/2" |
| Température de fonctionnement | -20...80 °C |
| Poids | 0.00 kg |
Tork T-GZ103 G1/2" NC sans bobine est une électrovanne 2 voies à commande assistée, avec corps en laiton, livrée sans bobine électromagnétique. À l’état de repos, la vanne est fermée (normalement fermée) et s’ouvre lorsque la bobine est alimentée. Le joint en VITON permet une utilisation sur une large plage de températures ainsi qu’avec des fluides chimiquement plus agressifs. La bobine doit être commandée séparément selon la tension d’alimentation requise.
La vanne est conçue pour la régulation du débit d’eau, d’air et de gaz dans les réseaux industriels, la construction mécanique, les équipements agricoles et partout où une commutation à distance fiable du fluide est requise. Grâce au joint VITON, elle supporte un fonctionnement avec des fluides qui endommageraient un joint NBR standard – par exemple les hydrocarbures légers, les huiles ou les liquides légèrement agressifs. La pression différentielle minimale de 0,15 bar signifie que la vanne nécessite une pression d’entrée suffisante pour s’ouvrir ; pour les applications sans différentiel de pression, la version à commande directe (S1020.00/S1020.01) est prévue.
Le corps de la vanne est en laiton, les composants internes (siège, tube de noyau, ressorts) sont en acier inoxydable. La bague de déphasage est en cuivre selon EN 12735-1. Le raccordement est fileté G1/2" (BSP selon ISO 228-1), NPT disponible sur demande. Le connecteur de bobine est conforme à la norme DIN 43650 / ISO 4400 (EN 175301-803 Form A), pour câble de diamètre 6–8 mm. Le diamètre d’orifice de 14,5 mm assure un débit Kv de 62 l/min. Indice de protection IP65 (IP68 sur demande). La vanne peut être montée dans n’importe quelle position, mais la bobine doit être orientée verticalement.
Caractéristiques techniques :
La version sans bobine permet de choisir la tension d’alimentation exactement selon votre installation. Des bobines AC (12 V, 24 V, 48 V, 110 V, 230 V / 15 VA ou 24 VA) et DC (12 V, 24 V, 48 V, 110 V / 18 W) sont disponibles. Le connecteur est conforme à la norme DIN 43650 Form A, les bobines sont donc interchangeables. Une bobine avec indication LED ou avec connecteur PWM est également disponible sur demande.
Une vanne à commande assistée utilise la différence de pression entre l’entrée et la sortie pour déplacer la membrane ou le piston. Si la pression différentielle est inférieure à 0,15 bar (par exemple en cas de très faible pression d’entrée ou de pression équilibrée des deux côtés), la vanne peut ne pas s’ouvrir de manière fiable. Pour les applications sans différentiel de pression garanti – par exemple dans les systèmes gravitaires ou lorsque ΔP = 0 – les vannes à commande directe de la série S1020.00/S1020.01 sont prévues.
Le joint NBR convient à l’eau, à l’air et aux huiles minérales jusqu’à +80 °C. Le VITON (fluoroélastomère) supporte des températures jusqu’à +160 °C et résiste à une gamme plus large de fluides chimiques – par exemple les hydrocarbures aromatiques, les carburants, les huiles hydrauliques et de nombreux liquides industriels. Si vous travaillez avec un fluide qui attaquerait le NBR, ou si vous avez besoin d’une meilleure tenue en température, le VITON est le bon choix. Pour la vapeur et l’eau chaude au-delà de 130 °C, la série S2012 est alors recommandée.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur son fonctionnement. La seule condition concerne l’orientation de la bobine – celle-ci doit être montée verticalement (axe de la bobine vertical). Le montage sur une tuyauterie horizontale avec la bobine vers le haut ou sur le côté est acceptable ; la bobine ne doit pas être orientée vers le bas afin d’éviter une sollicitation thermique excessive de l’enroulement. Nous recommandons également d’utiliser la vanne avec un filtre (selon les recommandations du fabricant) afin que les impuretés n’endommagent pas le siège de la vanne.
