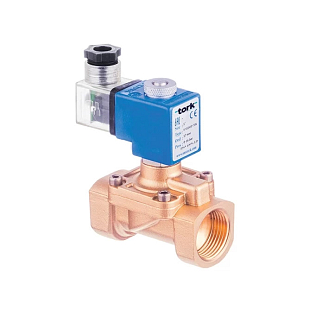

Électrovanne Tork T-GZ103 G1/2" pour eau, air et gaz. Normalement fermée, commandée par pilote, joint NBR. Livrée sans bobine. Pression max. 16 bar, min. 0,15 bar. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.00 kg |
Tork T-GZ103 G1/2" est une électrovanne 2 voies pour eau, air et gaz. Il s’agit d’une version à commande assistée, normalement fermée (NC), avec joint NBR, livrée sans bobine – la bobine doit être choisie séparément selon l’alimentation et le degré de protection requis.
La vanne série S1020 (T-GZ103) est destinée aux applications industrielles et commerciales nécessitant la commutation à distance du débit d’eau, d’air ou de gaz. Elle est typiquement utilisée dans les réseaux d’eau de process, les circuits pneumatiques, les systèmes d’irrigation ou comme organe d’arrêt dans les machines industrielles. Grâce au raccordement G1/2" BSP et à son corps compact en laiton, elle s’intègre facilement dans les réseaux de tuyauterie couramment utilisés.
Le corps de la vanne est en laiton, les composants internes (siège, noyau, ressorts) sont en acier inoxydable. Le joint NBR convient à des températures de service de –20 °C à +80 °C. La commande assistée permet un fonctionnement avec une pression différentielle minimale de 0,15 bar, avec un diamètre d’orifice de 14,5 mm et un coefficient de débit Kv = 62 l/min. La vanne est équipée d’un connecteur standard DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour le raccordement de toute bobine de la série C400. Le degré de protection sans bobine dépend de la bobine choisie – les bobines standard atteignent IP65.
Caractéristiques techniques :
La version sans bobine (suffixe .N dans la référence de commande) permet de choisir la bobine exactement en fonction de l’alimentation de votre installation et du degré de protection requis. Les bobines de la série C400 avec connecteur DIN 43650 conviennent à la vanne S1020.03 – elles sont disponibles pour une alimentation AC 12/24/48/110/230 V ou DC 12/24/48/110 V. Les bobines standard ont une puissance de 15 VA (AC) ou 18 W (DC), une classe d’isolation H et un indice de protection IP65. Commandez la bobine séparément et précisez la tension lors de la commande.
La vanne G1/2" et les tailles supérieures de la série S1020 sont à commande assistée – elles utilisent la pression du fluide elle-même pour s’ouvrir. Elles nécessitent donc une pression différentielle minimale d’au moins 0,15 bar entre l’entrée et la sortie. Pour les applications sans différence de pression permanente (ΔP = 0), les versions à action directe S1020.00 et S1020.01 (G1/8", G1/4") sont prévues.
Le joint NBR convient à l’eau neutre, à l’air et au gaz dans une plage de température de –20 °C à +80 °C. Pour l’eau chaude ou la vapeur, nous recommandons la version avec EPDM (jusqu’à +130 °C). Pour les fluides chimiques agressifs ou les hydrocarbures, une version avec Viton est disponible (jusqu’à +160 °C). Toutes ces options sont disponibles sur demande – il suffit d’indiquer le type de joint souhaité lors de la commande.
Le corps de la vanne peut être monté dans n’importe quelle position – la position de montage n’influence pas son fonctionnement. La bobine doit être orientée verticalement (axe de la bobine vertical), faute de quoi il existe un risque de dégradation du circuit magnétique et de la fiabilité de commutation. Il est également recommandé d’installer un filtre en amont de la vanne afin d’éviter que des impuretés n’atteignent le siège.
