L’électrovanne Tork T-GPA105 G1" est une électrovanne à commande assistée pour l’eau, l’air et le gaz. Normalement ouverte, joint EPDM, sans bobine. Pression 0,5–16 bar, Kv 90 l/min. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.00 kg |

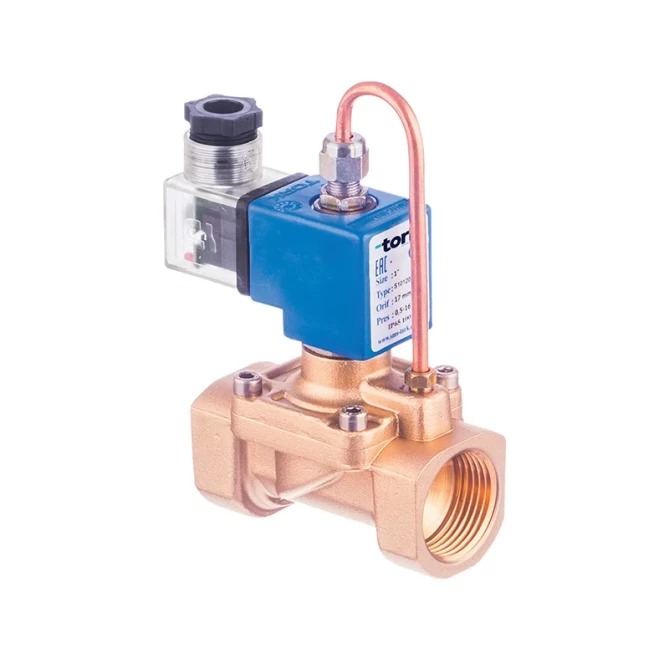

Tork T-GPA105 G1" NO EPDM est une électrovanne à commande assistée de la série S1012 destinée aux applications industrielles générales avec eau, air et gaz. La vanne est fournie sans bobine (version « sans bobine »), en exécution normalement ouverte (NO) avec joint EPDM. Conçue pour les systèmes de tuyauterie avec raccord fileté G1" et une pression de service de 0,5 à 16 bar.
La vanne T-GPA105 trouve sa place partout où il est nécessaire de contrôler de manière fiable le débit d’eau, d’air ou de gaz dans des réseaux industriels. Les applications typiques comprennent les systèmes d’irrigation, les installations de traitement de l’eau, les lignes de process industrielles, les équipements de machines et les circuits de ventilation. Grâce à son exécution normalement ouverte (NO), la vanne reste ouverte en cas de coupure d’alimentation, ce qui constitue une caractéristique essentielle pour les applications où il est nécessaire de maintenir le débit même en cas de perte d’alimentation électrique. Le joint EPDM assure la compatibilité avec l’eau chaude et la vapeur basse pression jusqu’à +130 °C.
Le corps de vanne est en laiton, les composants internes (siège, piston, ressorts) sont en acier inoxydable et en laiton. Le joint d’étanchéité est en EPDM, adapté à l’eau (y compris tiède et chaude), à la vapeur basse pression et à l’air. La vanne est à commande assistée avec une pression différentielle minimale de 0,5 bar – le débit du fluide assure le maintien du piston. Le diamètre de passage est de 17 mm. Le raccordement est un filetage BSP G1" (ISO 228-1), NPT sur demande. La bobine n’est pas incluse dans la livraison – elle peut être commandée séparément selon l’alimentation choisie (AC/DC, 12–230 V). Connecteur de bobine selon DIN 43650 / ISO 4400 Form A. Indice de protection IP65 en standard, IP68 sur demande.
Caractéristiques techniques :
La version « sans bobine » permet de choisir la bobine en fonction de l’alimentation de votre installation – la vanne de la série S1012 prend en charge les tensions alternatives 12, 24, 48 et 230 V (AC) ainsi que les tensions continues 12, 24, 48 et 110 V (DC). Les bobines Tork de la série C400 se montent sur le corps et sont fixées par un écrou de retenue. Lors de la commande de la bobine, indiquez la tension et la fréquence (50 ou 60 Hz). Le connecteur est le standard DIN 43650 / ISO 4400 Form A.
Une vanne normalement ouverte laisse passer le fluide sans alimentation de la bobine et se ferme dès que la bobine est alimentée. Choisissez cette version lorsque la coupure d’alimentation ne doit pas interrompre le débit – par exemple dans les circuits de refroidissement, l’irrigation ou les liaisons de secours. Si vous avez besoin de la logique inverse (fermée sans alimentation), utilisez la version S1012 NC.
La commande assistée utilise la pression du fluide lui-même pour déplacer le piston principal – la bobine n’ouvre qu’un petit orifice pilote et la pression différentielle (différence de pression avant et après la vanne) fait le reste. Un ΔP minimal de 0,5 bar est une condition nécessaire au bon fonctionnement. Si votre système fonctionne avec une pression différentielle nulle ou très faible, utilisez une vanne à action directe de la série S1010/S1011.
L’EPDM est généralement compatible avec l’eau potable, l’eau chaude, la vapeur basse pression, l’air et de nombreuses solutions aqueuses. La plage de température du joint est de –30 °C à +130 °C. L’EPDM ne convient pas aux huiles minérales, aux carburants hydrocarbonés ni aux solvants organiques – pour ces applications, choisissez un joint NBR ou Viton. La conformité aux exigences sanitaires pour l’eau potable doit être vérifiée pour chaque installation spécifique.
Le corps de vanne peut être monté dans n’importe quelle position sans incidence sur le fonctionnement. La bobine doit être orientée verticalement (vers le haut ou latéralement) – la position horizontale de la bobine n’est pas recommandée. Le fabricant recommande d’installer un filtre à impuretés en amont de la vanne afin d’éviter l’encrassement de l’orifice pilote et du siège, ce qui pourrait compromettre l’étanchéité ou le fonctionnement.
