L’électrovanne Tork T-GLH100 2½" est une vanne électromagnétique à commande assistée pour l’eau, normalement fermée (NC). Diamètre d’orifice 65 mm, Kv 1 266 l/min, pression de service 3,7 à 16 bar, température du fluide –10 à +80 °C. Alimentation 24 VAC. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 65 |
| Fonction | Fermé sans tension |
| Médium | Eau |
| Plage de pression | 1,5...16 bar |
| Taille de raccordement | 2 1/2" |
| Température de fonctionnement | -10...80 °C |
| Poids | 0.00 kg |

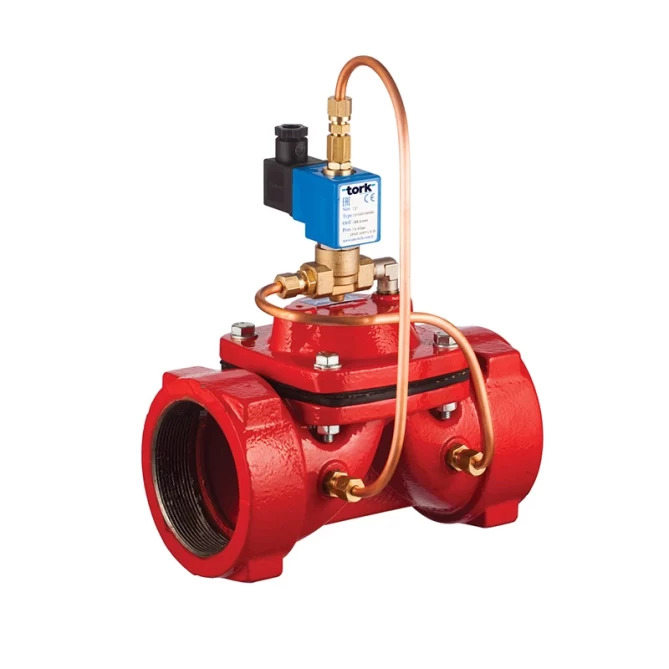

Tork T-GLH100 G 2½" NC 24 VAC est une électrovanne à commande assistée de la série S1033 pour l’eau, avec un grand diamètre de siège. Il s’agit d’une vanne 2 voies (2/2) normalement fermée, à membrane. Lors de la mise sous tension, la vanne s’ouvre ; en cas de coupure ou d’arrêt de l’alimentation, elle reste ou revient en position fermée. Conçue pour les réseaux industriels avec raccord fileté G 2½" et un débit nominal allant jusqu’à 1 266 l/min.
La vanne convient aux réseaux industriels et technologiques d’eau lorsqu’il est nécessaire de commander à distance ou automatiquement le débit dans des conduites de grand diamètre. Elle trouve sa place dans les installations de production industrielle, les stations de traitement de l’eau, les systèmes d’irrigation, les systèmes de protection incendie, les stations de pompage et partout où une commande d’arrêt fiable est requise pour des tuyauteries de diamètre 2½". La vanne peut être installée dans n’importe quelle position ; un montage vertical avec la bobine orientée vers le haut est toutefois recommandé.
La vanne fonctionne selon un principe assisté par membrane : en position fermée, le pilote applique la pression du côté amont (P1) sur la membrane qui, associée au ressort, maintient la vanne hermétiquement fermée. Lors de l’ouverture, le pilote libère la chambre de commande, la pression d’entrée soulève la membrane par dessous et la vanne s’ouvre complètement. Ce mode de commande assure une fermeture étanche même à haute pression et ne nécessite pas de force électromagnétique importante – c’est pourquoi la bobine reste relativement compacte même pour un diamètre G 2½". La pression différentielle minimale de service pour un fonctionnement fiable est de 3,7 bar.
Caractéristiques techniques :
La vanne est à commande assistée : pour s’ouvrir, elle utilise la pression différentielle du fluide lui-même, et non la force directe de l’électroaimant. L’électroaimant ne commute qu’un petit pilote ; le soulèvement de la membrane de grande section (65 mm) est assuré par la force hydraulique de la pression d’entrée. Si la pression différentielle (différence P1 – P2) n’atteint pas la valeur minimale de 3,7 bar, la membrane ne s’ouvrira pas de manière fiable. Pour des réseaux à pression plus faible, il convient d’envisager une vanne à commande directe ou assistée par ressort.
Oui, le fabricant l’exige explicitement. Le canal pilote comme la membrane sont sensibles aux impuretés : même une petite particule solide peut bloquer le pilote et provoquer un dysfonctionnement de la commande. Il est recommandé d’installer en amont de la vanne un filtre à tamis, en tenant compte d’une viscosité maximale du fluide de 5 °E (~37 cSt). Pour les réseaux industriels d’eau, on utilise généralement un filtre avec une finesse de maille de 100 à 200 µm.
En principe, la vanne peut être montée dans n’importe quelle position sans perte de fonctionnalité. Le fabricant recommande toutefois un montage vertical avec la bobine orientée vers le haut – cette position est la plus favorable à la dissipation thermique de la bobine et minimise le risque de dépôt d’impuretés dans le canal pilote.
Oui, la fiche technique indique qu’une bobine ATEX (antidéflagrante) est disponible sur demande. La version standard du produit n’est pas certifiée ATEX – il faut la spécifier explicitement lors de la commande. Pour plus d’informations sur la disponibilité et la référence de commande de la variante ATEX, contactez le service technique ou le distributeur.
Oui, les bobines sont interchangeables sur le plan mécanique – elles peuvent être remplacées sans démonter la vanne de la tuyauterie. La série S1033 prend en charge des bobines AC et DC en tensions 12 V, 24 V, 48 V, 110 V et 230 V. Lors du remplacement, il faut toujours vérifier que la nouvelle bobine correspond à l’alimentation du système de commande, et préciser explicitement la tension de la bobine lors de la commande.
