L’électrovanne pour eau Tork T-GLH100 G 2½" est une vanne à commande assistée, normalement fermée, avec corps en fonte et joint NBR. Alimentation 12 V DC, pression max. 16 bar, Kv 1266 l/min. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 12 VDC |
| Diamètre nominal | DN 65 |
| Fonction | Fermé sans tension |
| Médium | Eau |
| Plage de pression | 1,5...16 bar |
| Taille de raccordement | 2 1/2" |
| Température de fonctionnement | -10...80 °C |
| Poids | 0.00 kg |

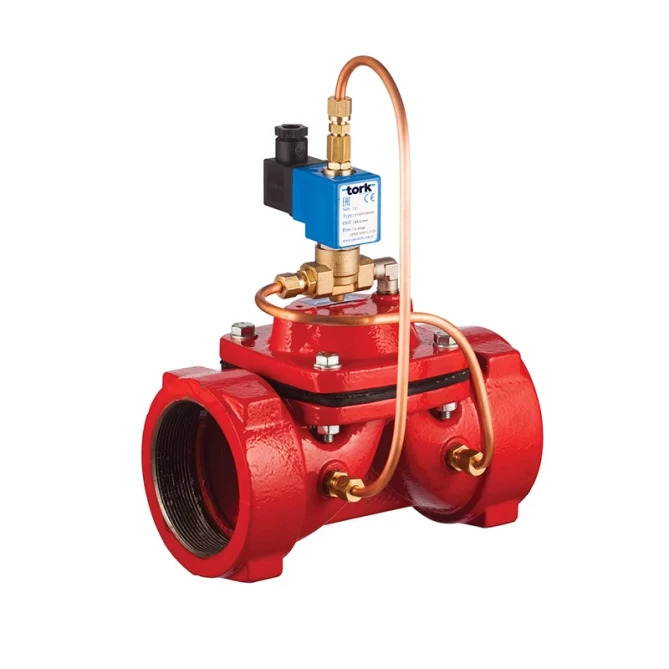

Tork T-GLH100 G 2½" 12 V DC NC est une électrovanne 2 voies à commande assistée pour l’eau, à fonction normalement fermée (NC). La vanne est conçue pour les grands diamètres de tuyauterie – raccordement G 2½" avec un diamètre de siège de 65 mm – et est commandée par une bobine en 12 V DC. Le corps est en fonte, les composants internes en acier inoxydable et en laiton, et le joint en NBR.
La vanne T-GLH100 G 2½" est destinée aux réseaux industriels et technologiques d’eau à grands débits, lorsqu’une commutation à distance ou automatique du flux est nécessaire. Elle trouve sa place dans les stations de pompage, les réseaux d’eau de service, les systèmes d’irrigation, les lignes de lavage industrielles ou les circuits technologiques avec eau filtrée. Avec son raccordement G 2½", elle couvre les applications pour lesquelles des vannes plus petites n’offrent pas une capacité de débit suffisante.
La vanne fonctionne selon le principe de la commande assistée : un petit solénoïde pilote le mouvement de la membrane, qui ouvre ou ferme l’orifice de passage. Lors de la fermeture, la vanne pilote amène la pression du fluide sur la membrane, qui, avec le ressort, la maintient fermée. Lors de l’ouverture, la chambre de pression au-dessus de la membrane est mise à l’évent et la pression de ligne (P1) soulève la membrane et ouvre le passage. Le bon fonctionnement exige une pression différentielle de service minimale de 3,7 bar (pour G 2½").
Caractéristiques techniques :
Oui, la vanne T-GLH100 G 2½" est à commande assistée, ce qui signifie qu’elle utilise la pression du fluide lui-même pour ouvrir la membrane. La pression différentielle de service minimale est de 3,7 bar. Si la pression est inférieure ou nulle, la vanne ne s’ouvrira pas ou ne se fermera pas de manière fiable. Pour les applications à pression nulle ou très faible, il faut choisir une vanne à commande directe ou une vanne fonctionnant à partir de 0 bar d’une autre série.
Oui, le fabricant indique explicitement que la vanne doit être utilisée avec des fluides filtrés. Les impuretés présentes dans le liquide peuvent obstruer le canal pilote ou endommager la membrane et le siège, ce qui entraîne des fuites ou un dysfonctionnement. Nous recommandons d’installer en amont de la vanne un filtre à tamis avec une maille adaptée.
La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement. Le fabricant recommande toutefois de privilégier un montage vertical avec la bobine orientée vers le haut, car cette position réduit les contraintes sur la membrane et prolonge la durée de vie des composants internes.
Les bobines de la série S1033 sont interchangeables et disponibles en versions 12 V, 24 V, 48 V, 110 V et 230 V, en courant alternatif comme en courant continu. Une bobine ATEX (antidéflagrante) est disponible sur demande. Le raccordement est standard DIN 43650 / ISO 4400, ce qui permet un remplacement facile de la bobine sans devoir démonter la vanne de la tuyauterie.
Les vannes de la série Tork S1033 sont fabriquées conformément à la directive relative aux équipements sous pression 97/23/EC (PED) et à la directive basse tension 2006/95/EC (LVD). Le raccordement est conforme à la norme ISO 228-1 (filetage G BSP), le connecteur répond à la norme ISO 4400 / EN 175301-803. L’indice de protection IP65 est vérifié selon la norme ISO 60529.
