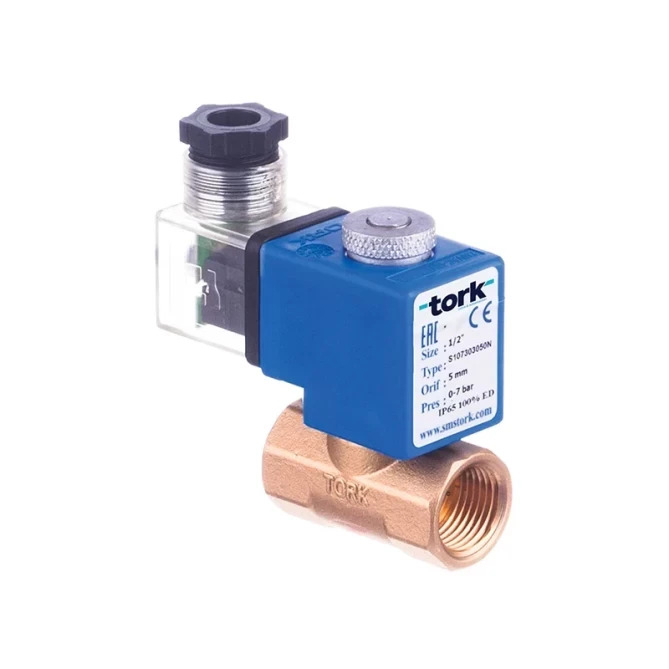

Électrovanne pour vapeur Tork S2073 1/2" 24 V DC NC pour la régulation de la vapeur et des fluides caloporteurs dans les réseaux industriels. Vanne 2/2 voies à action directe avec fonction normalement fermée et joint EPDM. Température max. du fluide 130 °C, indice de protection IP65. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Alimentation | 24 VDC |
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0...5 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -30...160 °C |
| Poids | 0.80 kg |
Tork S2073 – électrovanne pour vapeur 1/2" 24 V DC NC est une électrovanne 2/2 voies à action directe conçue pour la régulation de la vapeur et des fluides chauds dans les réseaux industriels. À l’état de repos, la vanne est fermée (NC – normalement fermée) et s’ouvre lorsque la bobine est alimentée. Le corps de vanne est en laiton, les pièces internes et le siège sont en acier inoxydable, le joint est en EPDM.
La vanne est destinée aux applications industrielles nécessitant une commande électrique de l’ouverture et de la fermeture de l’alimentation en vapeur ou en fluides chauds. Elle convient aux réseaux technologiques de vapeur, aux systèmes de chauffage et de réchauffage, à l’industrie agroalimentaire ou chimique, ainsi qu’à toutes les applications où le fluide de service atteint des températures allant jusqu’à 130 °C. La vanne peut être installée dans n’importe quelle position sans affecter son fonctionnement – la position de la bobine doit être verticale.
Le corps de vanne est fabriqué en laiton, les pièces fonctionnelles internes – noyau, siège, ressorts ainsi que tube de noyau – sont en acier inoxydable pour résister à la vapeur et aux fluides chauds. Le joint est en EPDM, la bague de déphasage en cuivre (EN 12735-1). La bobine de classe d’isolation H (180 °C selon IEC 85) est imprégnée de fibre de verre polyester et fonctionne en service continu (ED 100 %). Le raccordement électrique est assuré par un connecteur standard 3 pôles DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. L’indice de protection IP65 est standard ; une version IP68 est disponible sur demande.
Caractéristiques techniques (S2073.03.030 – 1/2", diamètre d’orifice 3 mm) :
La vanne peut être montée dans n’importe quelle position sans incidence sur son fonctionnement. La bobine doit être orientée verticalement – c’est la seule condition de montage indiquée par le fabricant.
La vanne est équipée d’un connecteur standard 3 pôles DIN 43650 (ISO 4400 / EN 175301-803 Form A) pour câble de diamètre 6–8 mm. Une version avec indication LED ou connecteur PWM est disponible sur demande.
Oui. Les vannes de la série S2073 satisfont aux exigences de la directive relative aux équipements sous pression 97/23/EC (PED) et de la directive basse tension 2006/95/ECC (LVD). Le raccord fileté G (BSP) est conforme à la norme ISO 228-1.
Oui, le fabricant recommande d’utiliser les électrovannes de la série S2073 avec un filtre sur l’alimentation du fluide. Le filtre protège le siège et le joint contre les impuretés et prolonge la durée de vie de la vanne.
L’indice de protection standard est IP65. Une version IP68 est disponible sur demande, ainsi qu’une exécution avec bobine ATEX (Ex) pour une utilisation en atmosphères explosives. Il est également possible de commander une version avec traitement de surface Cr-Ni.
