Électrovanne pour vapeur Tork S2012.06 5/4" (NO, EPDM) pour la régulation du débit de vapeur et de fluides chauds. Vanne 2/2 à commande assistée, normalement ouverte, sans bobine. Température max. du fluide 140 °C, pression 0,5–3 bar, Kv 250 l/min. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 32 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0,5...3 bar |
| Taille de raccordement | 1 1/4" |
| Température du fluide | -30...130 °C |
| Poids | 1.75 kg |

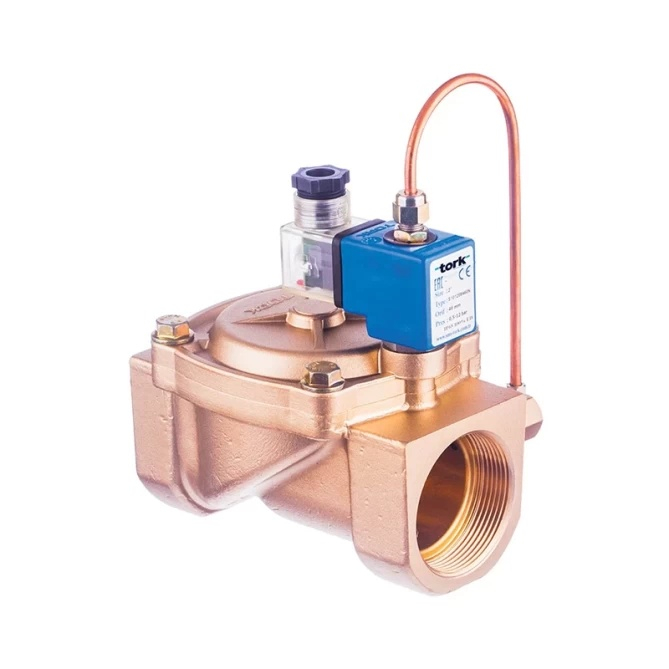

Tork S2012.06 est une électrovanne de la série S2012 conçue pour la régulation du débit de vapeur et d’autres fluides chauds. Il s’agit d’une vanne 2/2 à commande assistée, normalement ouverte (NO), avec raccord fileté G 1¼" (BSP), livrée sans bobine – la bobine doit être choisie et commandée séparément selon l’alimentation requise. Le joint en EPDM la prédestine à une utilisation avec la vapeur et avec des fluides non compatibles avec le PTFE.
La vanne S2012 est utilisée dans les réseaux industriels de vapeur, dans les systèmes de chauffage urbain et les installations technologiques, ainsi que partout où il est nécessaire de commander à distance ou automatiquement le débit de vapeur ou de liquides chauds. Elle trouve sa place dans l’industrie agroalimentaire et chimique, dans les blanchisseries, les ateliers de peinture, ainsi que dans les procédés industriels exigeant un dosage précis et l’arrêt du fluide vapeur. La température admissible du fluide jusqu’à 140 °C et la plage de pression de 0,5 à 3 bar couvrent la majorité des applications vapeur standard pour ce diamètre de tuyauterie.
Caractéristiques techniques – S2012.06 (G 1¼", NO, EPDM) :
La bobine se choisit en fonction de la tension d’alimentation de votre système. Des versions AC et DC sont disponibles en 12 V, 24 V, 48 V, 110 V et 230 V. La puissance standard est de 15 VA (AC) ou 18 W (DC) ; pour le 230 V, une variante 24 VA est également disponible. Les bobines disposent d’un raccordement par connecteur DIN 43650 Forme A, elles sont donc interchangeables. Sur demande, une bobine avec indicateur LED ou avec embase PWM peut être fournie.
Une vanne normalement ouverte laisse passer le fluide sans alimentation et se ferme dès que la bobine est alimentée. Cette version convient aux applications où une coupure d’alimentation ne doit pas interrompre le débit de vapeur, par exemple dans les circuits de chauffage ou de process, où la fermeture de la vanne pourrait provoquer une surchauffe ou endommager l’équipement. Si vous avez besoin du comportement inverse (fermée sans alimentation), choisissez une version NC (normalement fermée).
La vanne S2012 est à commande assistée : elle utilise la différence de pression (ΔP) sur la membrane pour s’ouvrir et se fermer. Une différence de pression minimale de 0,5 bar est nécessaire pour garantir un fonctionnement fiable ; en dessous de cette valeur, la vanne peut ne pas fonctionner correctement. Si votre système fonctionne à une pression plus faible ou avec une pression différentielle nulle, il est nécessaire de choisir une vanne à commande directe (servo-assistée).
Le fabricant recommande d’utiliser les électrovannes S2012 systématiquement avec un filtre sur l’arrivée du fluide. Les impuretés présentes dans le réseau vapeur peuvent endommager le siège de la vanne ou empêcher une étanchéité correcte. Le filtre doit être installé en amont de la vanne, dans le sens de l’écoulement.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur son fonctionnement. En revanche, la bobine doit toujours être orientée verticalement. Un montage horizontal ou inversé de la bobine n’est pas autorisé, car il pourrait nuire au bon fonctionnement de l’électroaimant.
