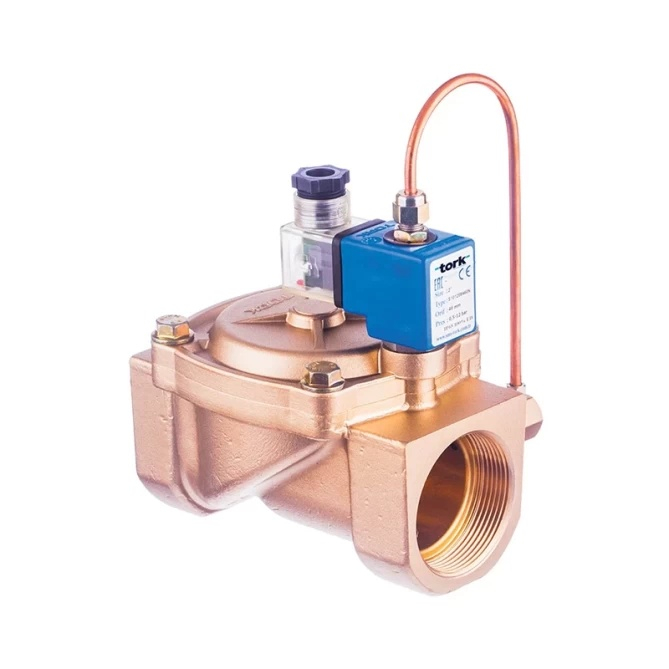

L’électrovanne vapeur Tork S2012 1" (NO) est une vanne 2/2 voies à commande assistée, destinée à la régulation du débit de vapeur dans les réseaux industriels. La fonction normalement ouverte assure l’écoulement sans alimentation, le joint PTFE résiste à une température jusqu’à 140 °C. Coefficient de débit Kv 90 l/min, pression maximale 5 bar. Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 25 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0,5...5 bar |
| Taille de raccordement | 1" |
| Température du fluide | -30...160 °C |
| Poids | 1.00 kg |
Tork T-BA205 1" NO PTFE (S2012.05.250T) est une électrovanne à commande assistée de la série S2012, conçue pour la régulation du débit de vapeur et de liquides chauds. La vanne est normalement ouverte (NO) : à l’état de repos, sans alimentation de la bobine, elle laisse passer le fluide ; lorsqu’une alimentation électrique est appliquée, elle se ferme. Raccord fileté G1" (BSP), joint d’étanchéité PTFE, vendue sans bobine.
La vanne Tork série S2012 est utilisée dans les réseaux industriels de vapeur, les lignes de process de l’industrie agroalimentaire et chimique, ainsi que partout où une ouverture ou une fermeture à distance de la vapeur ou de liquides chauds jusqu’à 140 °C est nécessaire. La fonction normalement ouverte convient aux applications où une coupure d’alimentation ne doit pas interrompre le débit, par exemple les circuits de chauffage, la stérilisation à la vapeur ou les procédés de chauffe industriels. La vanne peut être montée dans n’importe quelle position et fonctionne avec des fluides d’une viscosité allant jusqu’à 5 °E (env. 37 cSt).
Le corps de la vanne est en laiton, les composants internes (siège, tube de noyau, ressorts) sont en acier inoxydable et en laiton. La bague de déphasage est en cuivre selon EN 12735-1. L’étanchéité des surfaces de contact est assurée par du PTFE, qui résiste mieux à la vapeur et aux fluides plus agressifs que le NBR standard. Un joint EPDM est disponible sur demande. La bobine de classe d’isolation H (180 °C) est imprégnée de fibre de verre polyester et atteint l’indice de protection IP65 ; pour les environnements plus exigeants, une version IP68 peut être commandée. Le raccordement de la bobine se fait via un connecteur normalisé DIN 43650 Form A.
Caractéristiques techniques (S2012.05 – G1", NO, PTFE) :
La vanne est fournie sans bobine ; la bobine doit être commandée séparément en fonction de la tension d’alimentation requise. Le fabricant propose des bobines de la série C400 pour tensions DC 12 V, 24 V, 110 V (18 W), ainsi que pour tensions AC 12 V, 24 V, 110 V, 230 V (15 VA ou 24 VA). Le raccordement est au standard DIN 43650 Form A. Une bobine avec indication LED ou connecteur PWM est disponible sur demande.
La vanne S2012 est principalement conçue pour la vapeur (STEAM) et les liquides chauds jusqu’à 140 °C. Le type exact de vapeur (saturée / surchauffée) n’est pas précisé dans la fiche technique ; pour les applications avec vapeur surchauffée, vérifiez auprès du fabricant si les conditions de service spécifiques (température, pression) restent dans les limites autorisées. Il est recommandé d’installer un filtre en amont de la vanne.
Une vanne à commande assistée utilise la différence de pression entre l’entrée et la sortie (ΔP) pour s’ouvrir ou se fermer. Pour la vanne S2012.05, la pression différentielle minimale requise est de 0,5 bar. En dessous de cette valeur, la vanne peut ne pas fonctionner de manière fiable. Si cette pression ne peut pas être garantie dans l’application, il faut choisir une vanne à commande directe ou semi-assistée.
Oui – les vannes Tork de la série S2012 sont disponibles dans une version conforme à la directive relative aux équipements sous pression 97/23/EC (PED) et à la directive basse tension 2006/95/ECC (LVD). Si votre commande nécessite une certification PED, veuillez préciser cette exigence lors de la commande.
