Électrovanne pour vapeur et eau chaude, normalement ouverte, sans tension. DN 40 Plus d'informations
Rupture de stock - peut être demandé
| Diamètre nominal | DN 40 |
| Fonction | Ouvert sans tension |
| Médium | Vapeur, Eau chaude |
| Plage de pression | 0,5...3 bar |
| Taille de raccordement | 1 1/2" |
| Température du fluide | -30...130 °C |
| Poids | 2.60 kg |

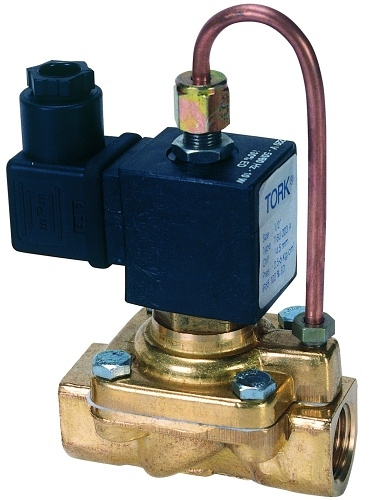

L’électrovanne pour vapeur Tork S2012.07 6/4" NO EPDM est une électrovanne 2 voies à commande assistée de la série S2012, conçue pour la vapeur et l’eau chaude. La vanne est ouverte au repos (NO – Normally Open) et se ferme lorsque la bobine est alimentée. Elle est fournie sans bobine – le type de bobine se choisit séparément selon l’alimentation requise. Le corps est en laiton, le joint en EPDM, et les composants internes en acier inoxydable et en laiton.
La vanne S2012.07 est utilisée dans des applications industrielles et d’exploitation où il est nécessaire de commander à distance le débit de vapeur ou d’eau chaude. Elle convient aux réseaux de vapeur, aux procédés technologiques des industries agroalimentaire, chimique ou textile, aux systèmes de chauffage à vapeur et partout où le fluide atteint des températures jusqu’à 140 °C. Grâce à sa commande assistée et à sa faible pression différentielle minimale de 0,5 bar, elle convient également aux réseaux de tuyauterie plus étendus avec pression variable.

Caractéristiques techniques – S2012.07 G1½" NO EPDM :
La bobine se choisit en fonction de l’alimentation disponible. Le fabricant propose des versions AC et DC : 12 V, 24 V, 48 V, 110 V ou 230 V (AC 15 VA ou 24 VA ; DC 18 W). La bobine se raccorde via un connecteur standard DIN 43650 / ISO 4400 Form A – le même que celui couramment utilisé sur la plupart des électrovannes industrielles. Sur demande, un connecteur avec indication LED ou une embase PWM est disponible.
Une vanne à commande assistée utilise la pression du fluide lui-même pour ouvrir ou fermer le siège principal – la bobine ne commande qu’un petit orifice pilote. Cela permet de concevoir la vanne pour de grands diamètres de siège (ici 39 mm) sans nécessiter une bobine puissante. La condition est une pression différentielle minimale ΔP = 0,5 bar entre l’entrée et la sortie. Si la pression dans la tuyauterie est plus faible ou équilibrée (ΔP < 0,5 bar), la vanne peut ne pas fonctionner de manière fiable – dans ce cas, il faut choisir un modèle à commande directe.
La fiche technique du fabricant indique une température maximale du fluide de 140 °C. La vapeur saturée à une pression de 3 bar (pression de service maximale de la vanne) a une température d’environ 133 °C, elle reste donc dans la plage autorisée. La vapeur surchauffée à une température supérieure à 140 °C dépasse déjà la spécification – dans ce cas, nous recommandons de vérifier auprès du fournisseur l’adéquation à l’application concernée.
Oui. Le fabricant indique expressément que les électrovannes de la série S2012 s’utilisent avec des filtres. Le filtre protège l’orifice pilote et le siège de la vanne contre les impuretés présentes dans le fluide, qui pourraient provoquer des fuites ou un blocage. Il est recommandé d’installer un filtre (crépine) directement en amont de la vanne sur l’arrivée du fluide.
